Модуль RP098. Повышающий DC-DC на LM2577S. 4...30 В (2,5 А)
Код товара: CTTL13447Бренд: DIY
Есть в наличии| 130 c 280 c |
| 130 c 280 c |
 |
Обратите внимание на близкий |
|||
|
Модуль RP070. DC-DC преобразователь повышающий и понижающий на LM2577S LM2596S |
Описание
Технические характеристики
Модуль преобразователя напряжения постоянного тока с чипом LM2577S спроектирован в бескорпусном исполнении, предназначенным для упрощения способа интеграции платы в конструкцию любого электроприбора. Плата включает в себя только повышающий импульсный асинхронный ШИМ-регулятор с неизолированным входом/выходом, преобразующий характеристики электроэнергии. Какого-либо вспомогательного или расширяющего возможности инструментария у настоящей модели не представлено.
Преобразователь LM2577S функционирует в низковольтовом сегменте постоянного тока с напряжением от 3.0В до 34В, обеспечивая на выходе напряжение в эквивалентном диапазоне. LM2577 содержит силовой MOSFET-транзистор, контроллер управления ШИМ-модуляцией, частотный генератор, и управляющую логику. Однокристальный чип регулятора, совместо с сопутствующими микроэлектронными компонентами платы, сформированы в схему повышающего стабилизатора с всегда бoльшим выходным напряжением. Модуль предусматривает исключительно регулировку выходного напряжения, ограничителя силы тока на плате нет.
Конструктивные особенности
В условиях естественного охлаждения (t 25°C), DC-DC преобразователь LM2577S хорошо выдерживает 1.5-амперные нагрузки с невысоким входным/выходным напряжением, и 1-амперные нагрузки с напряжением 15-20В. Мощный интегрированный МОП-транзистор, образующий импульсы выходного напряжения ШИМ-переключением с фиксированной частотой 52 кГц, требует дополнительного усиленного охлаждения, когда нагрузка выходит за рамки потребления тока 1.5А или мощности 20 Вт. Граничащая с максимальными характеристиками мощность 20-25Вт, вырабатываемая на выходе преобразователя, обязывает к использованию LM2577S в паре с теплоотводящим радиатором, и принудительным охлажденим остальных компонентов платы. Тем не менее, предельная мощность преобразователя доступна внешней нагрузке в режиме кратковременного (импульсного) потребления электроэнергии.

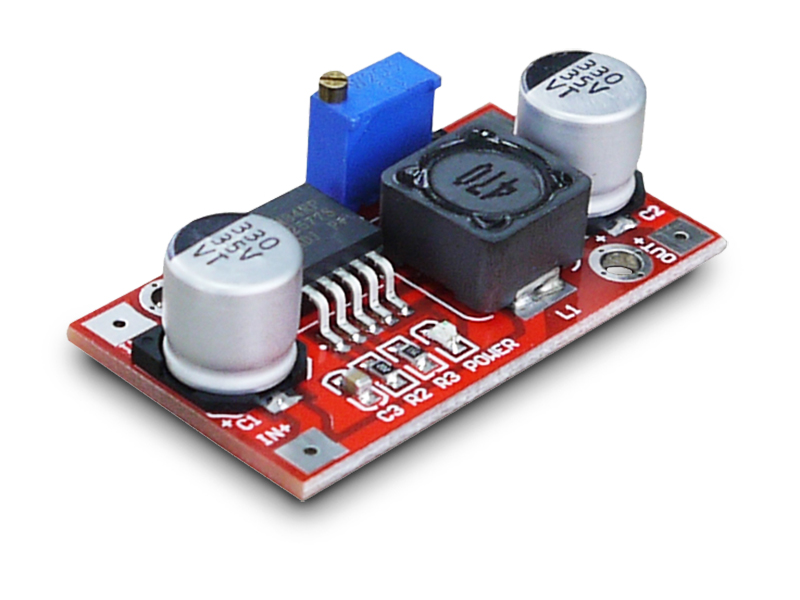

Плата с LM2577S оснащена единственным светодиодным индикатором, извещающим о рабочем состоянии регулятора.
Подключение и настройка платы регулятора LM2577S
 |

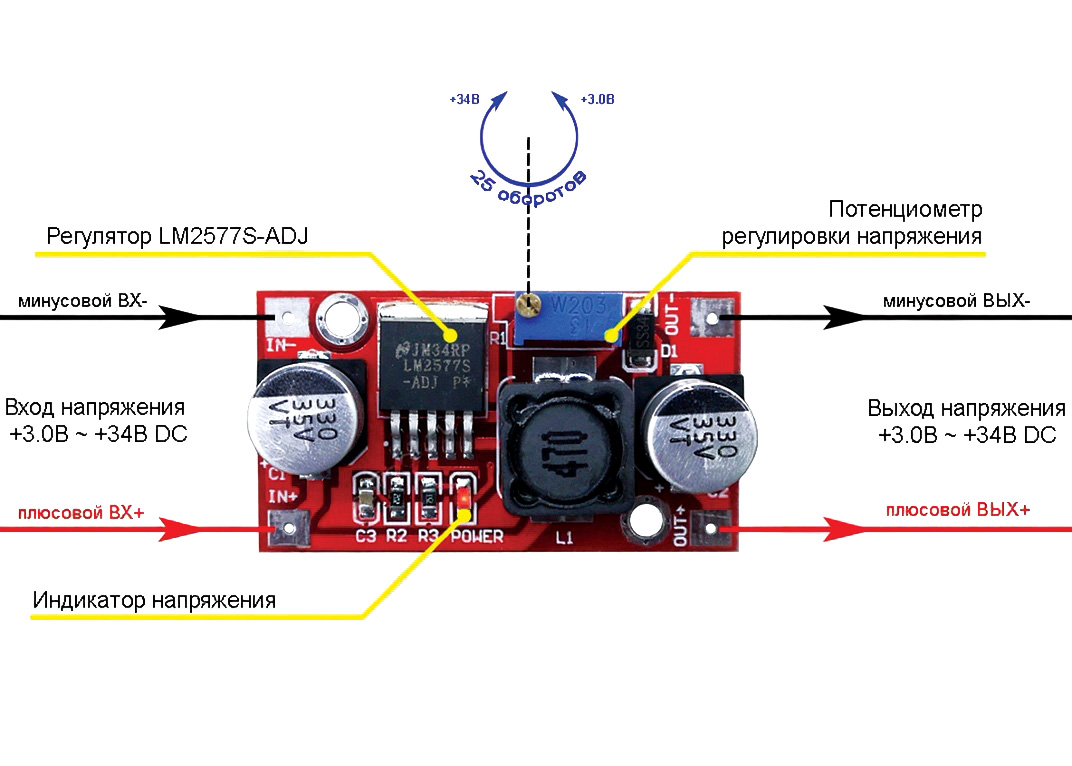

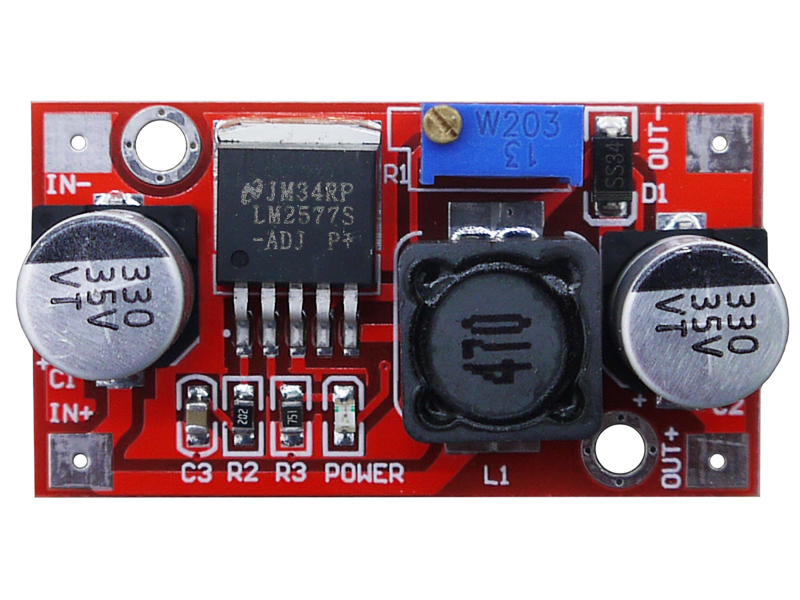

Первичный источник электроэнергии подключается со стороны входа преобразователя. Его контакты припаиваются к специальным площадкам IN+ (плюс) и IN-(минус). Со стороны выхода преобразователя присоединяется нагрузочная цепь (прибор), контакты которой распределяются по площадкам OUT+/OUT-. Максимальное внимание к соблюдению полярности крайне важно, защита от переполюсовки у преобразователя отсутствует.

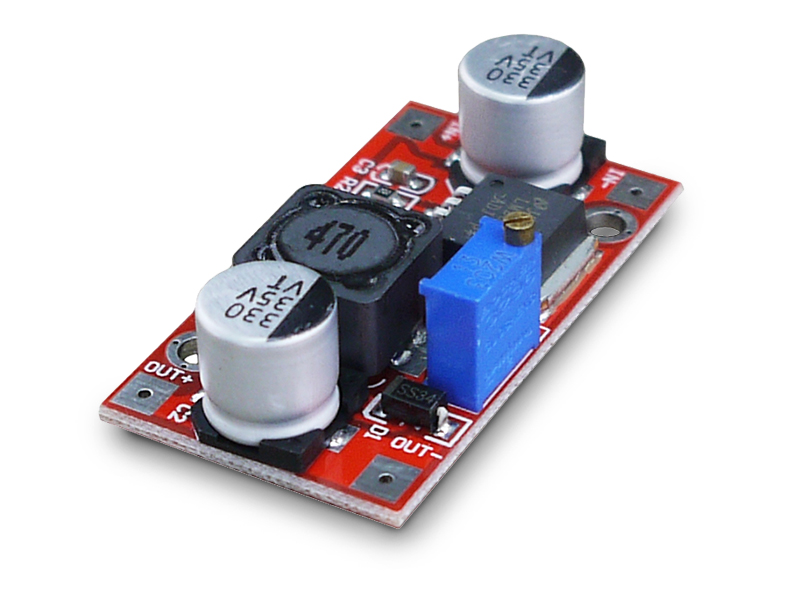

Ручная регулировка выходного напряжения реализована подстроечным потенциометром с винтовым механизмом. Требуемый уровень выходного напряжения устанавливается вращением винта по часовой или против часовой стрелке. Напряжение на выходе преобразователя, от наименьшего его значения 3.0В, до максимально наибольшего уровня 32В, настраивается за 25 ± 3 полных оборотов винта потенциометра вокруг своей оси. Установка выходного напряжения осуществляется без подключения нагрузки, замерами контактной группы OUT на выходе преобразователя с помощью произвольного вольтметра.

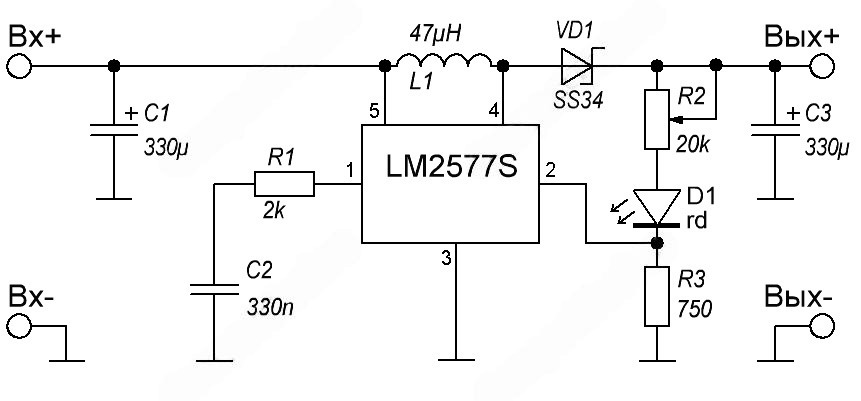

Электрическая принципиальная схема модуля преобразователя LM2577S-ADJ
 |
Техническая документация
- Спецификация повышающего DC-DC регулятора LM2577S NS (англ., PDF, Datasheet);
------------------
