Преобразователь USB-TTL UART на чипе CP2102 с 5-ю пинами / КРАСНЫЙ

Обратите внимание на близкий по назначению товар: Переходник USB - COM-порт TTL/CMOS (RS232) (CP2102-v2.0) Модуль RC0149 / HW-409 / Преобразователь уровней USB-TTL UART на CP2102

Описание

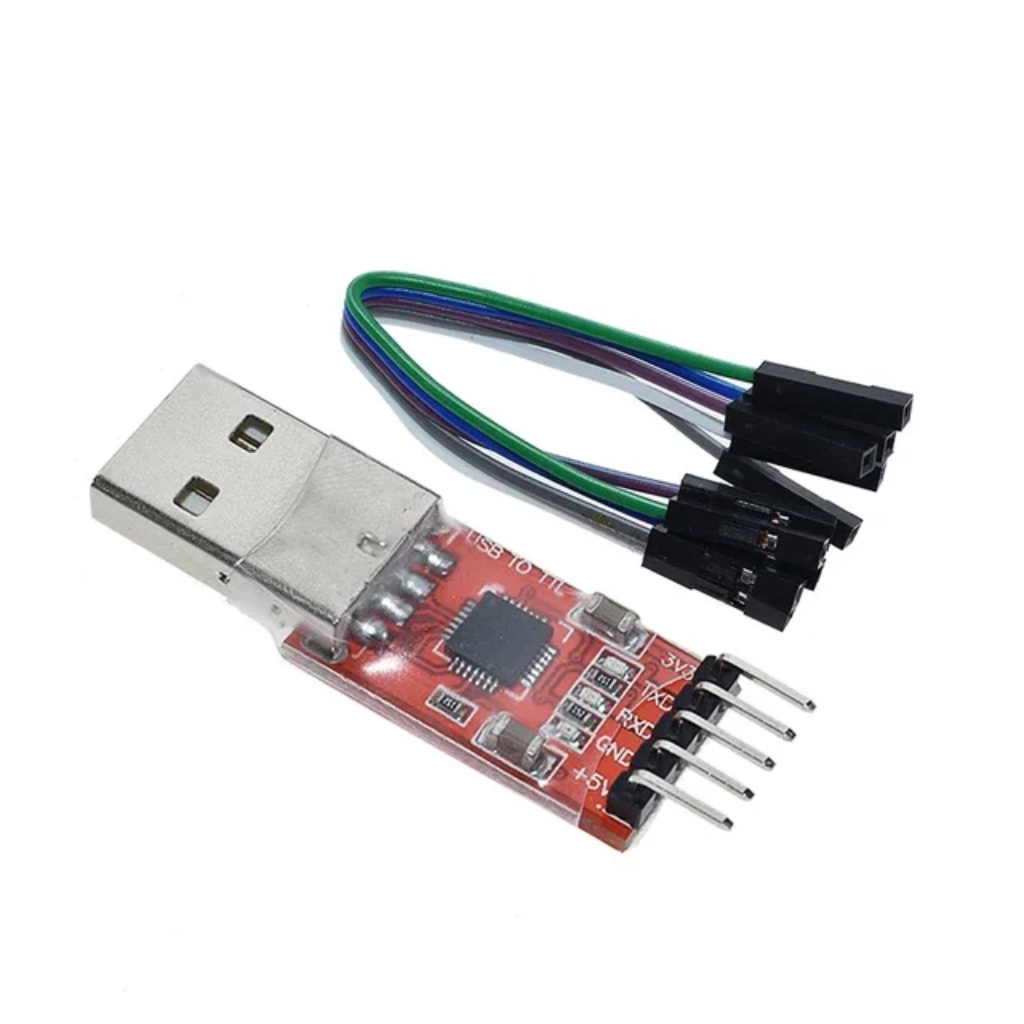

Преобразователь интерфейсов USB в UART-TTL CP2102 5пин

Модуль преобразования интерфейсов USB/UART-TTL основан на популярном чипе CP2102 Silicon Labs. Он обеспечивает одноканальную двухстороннюю связь между USB и UART-TTL со скоростью передачи данных от 300 бит/с до 1 Мбит/с. После установки драйвера в операционной системе ПК, генерирует виртуальный последовательный порт, которому в ОС назначается свободный номер (COM2, COM3 и т.д). Конвертер поддерживает следующие коммуникационные форматы: биты данных — 5, 6, 7 или 8, стоповые биты — 1, 1.5 или 2, бит чётности — без проверки, чётный, нечётный, маркер, пробел. Преобразователь совместим с подавляющим большинством версий операционных систем Windows, Mac OS, Linux и другими. Этот полностью готовый компонент преобразователя USB/UART-TTL может быть интегрирован в схему любого оборудования на этапе производства.

Комплектация

Назначение выводов

• TXD — передатчик UART, транслирующий сигналы от CP2102(USB) в подключенное UART-устройство. Соединяется по перекрёстной схеме с RXD входом UART-устройства;
• RXD —  приёмник UART, принимающий сигналы от подключенного UART-устройства в CP2102(USB). Соединяется по перекрёстной схеме с TXD выходом UART-устройства;
• GND — общий, заземление;
• 3V3 — выход напряжения +3.3В для питания подключенного UART-устройства (ток не более 40мА);
• +5V — выход напряжения +5.0В для питания подключенного UART-устройства;

Линии связи TXD и RXD позволяют провести быструю проверку исправности шины UART для любого устройства, в том числе и для модуля преобразователя CP2102. Диагностика осуществляется сравнением полученного и отправленного пакетов данных (например, простого текстового сообщения) при прямом соединении собственных линий RXD и TXD.

Индикация в модуле преобразователя




На плате перобразователя встроено три LED-индикатора. Один индикатор отображает рабочее состояние модуля конвертера. Два других индикатора иллюстрируют аквтиность каналов RXD и TXD. Скорость приёма или передачи сопровождается интенсивностью включения соответствующего индикатора.




Интерфейс UART-TTL, логические уровни сигналов





Стандарт UART-TTL использует метод сигнальной передачи двоичных данных с изменением уровней напряжения 0~5В. Высокий уровень +5В эквивалентен логической единице "1", низкий уровень 0В эквивалентен логическому нулю "0". Стандарт UART-TTL отличается от стандарта UART-RS232 на физическом уровне, последний использует дифференциальную логику с плюсовым и мунисовым уровнями напряжения (обычно от ±3В до ±12В).




Техническая документация



1. Спецификация CP2102/9 (англ., PDF);



Программное обеспечение




1. Драйвер CP210x;

------------------
