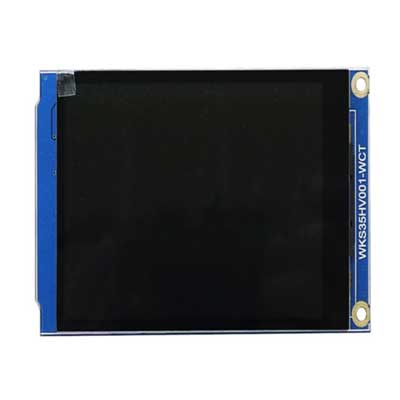

Дисплей 3.5 WKS35HV001-WCT
Код товара: CTTL14645
Есть в наличии| 3190 c |
| 3190 c |
 |
Обратите внимание на близкий |
|||
|

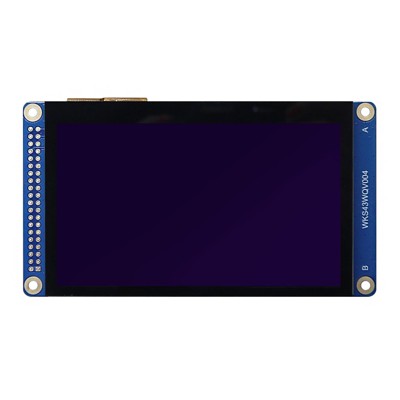

Цветной IPS TFT LCD экран 4.3" с разрешением 800*480 точек |
Описание
Технические характеристики

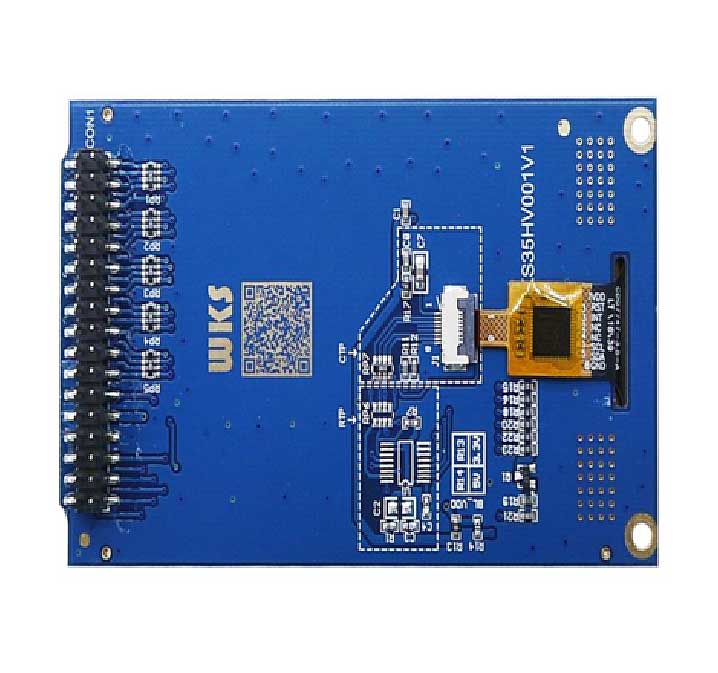

Внешний 34-контактный интерфейс CON1 экранного модуля WKS35HV001-WCT
| № контакта | Обозначение | Назначение | Описание |
| 1 | CS | Вход | Сигнал выбора микросхемы |
| 2 | RS | Вход | Сигнал переключения между данными/командами |
| 3 | WR | Вход | Сигнал записи стробированных данных |
| 4 | RD | Вход | Сигнал чтения стробированных данных |
| 5 | RESET | Вход | Сигнал сброса LCD RESET, активен на низком уровне |
| 6-21 | D0-D15 | Вход/Выход | Шина данных (D0:LSB; D15:MSB) |
| 22 | GND | Питание | Заземление |
| 23 | BL_CTRL | Вход | Управление подсветкой |
| 24-25 | VCC | Питание | Входное напряжение модуля 3.3 В |
| 26-27 | GND | Питание | Заземление |
| 28 | OPEN | - | Нет подключения |
| 29 | NC | - | Нет подключения |
| 30 | CTP_SDA | Вход/Выход | Cенсорная панель. Ввод/вывод данных I2C |
| 31 | CTP_INT | Вход | Cенсорная панель. Внешнее прерывание на хост |
| 32 | NC | - | Нет подключения |
| 33 | CTP_RST | Вход | Cенсорная панель. Внешний сигнал сброса, активен на низком уровне |
| 34 | CTP_SCL | Вход | Cенсорная панель. Сигнал тактирования I2C |

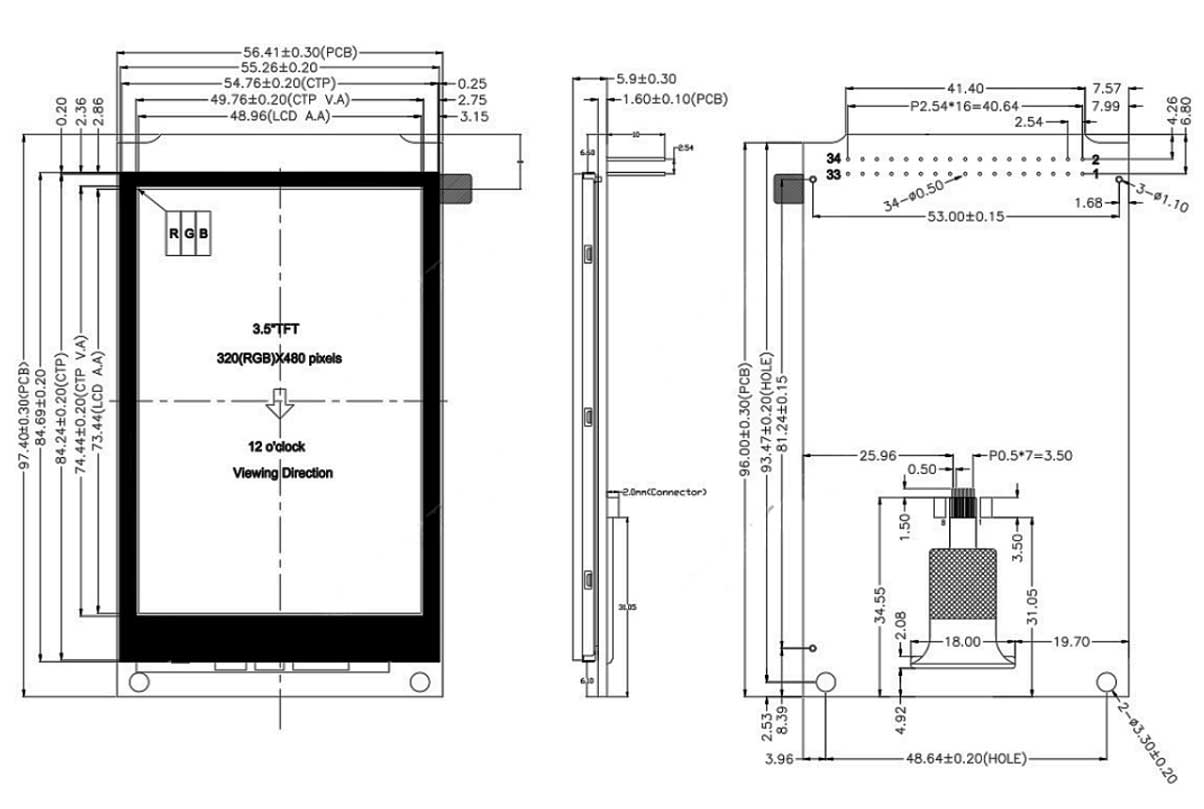

Физические размеры модуля, мм
Документация модуля с экраном 3.5" WKS35HV001-WCT
------------------
