Дисплей 7 TFT LCD 800х480 сенсорный MIPI DSI WKS70WV059-WCT
Код товара: CTTL16145
Есть в наличии| 5620 c |
| 5620 c |
 |
Обратите внимание на близкий |
|||
|

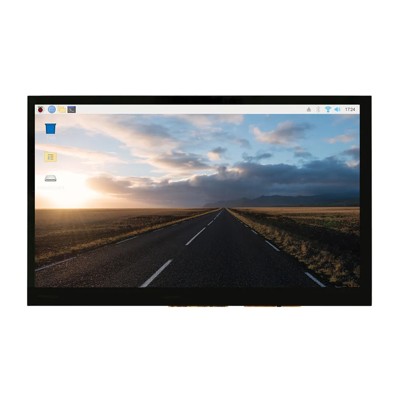

Сенсорный ЖК-экран 7 дюймов 800*480 MIPI DSI WKS70WV055-WCT для Raspberry Pi |
Внимание!
Важно: Дисплей 7" WKS70WV059-WCT не комплектуется платой Raspberry Pi. Приобретается отдельно.
Обзор 7-дюймового дисплейного модуля WKS70WV059-WCT для Raspberry Pi

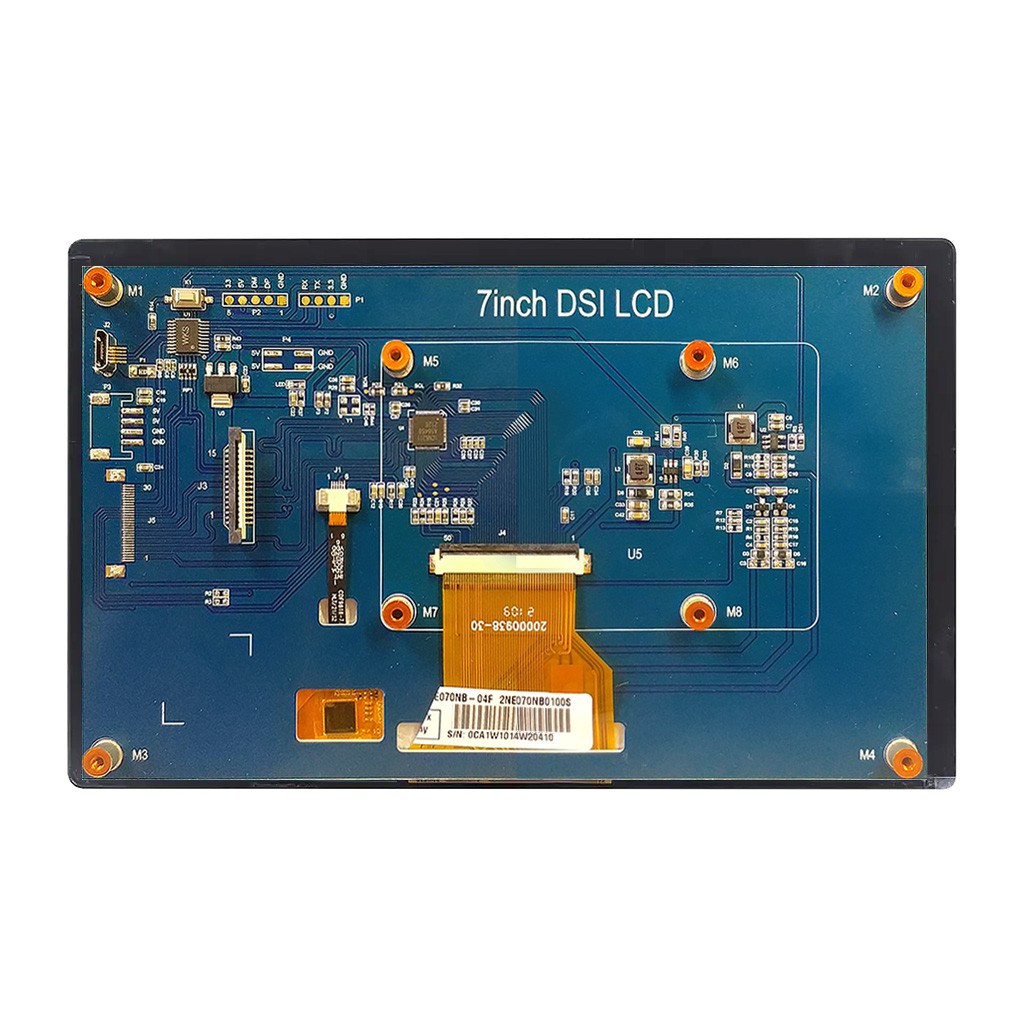

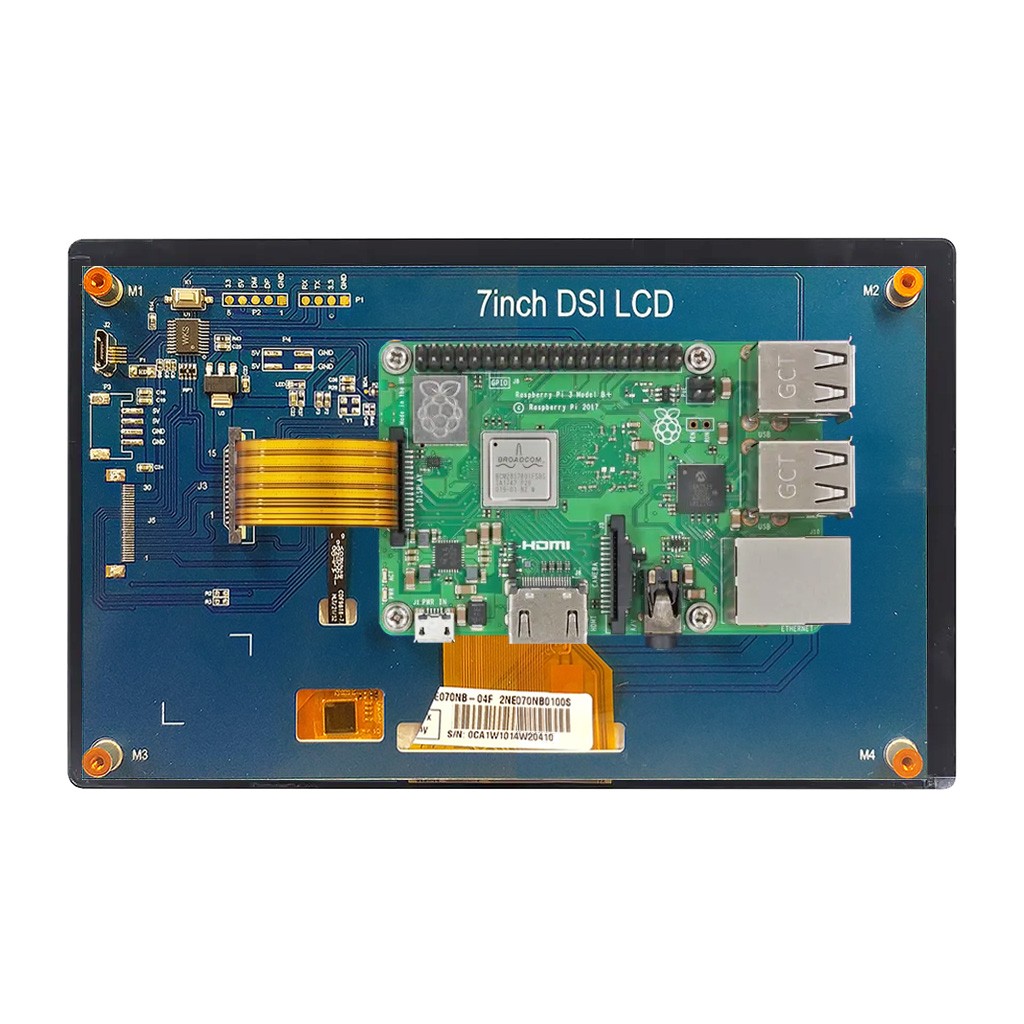

Экранный модуль с 7-дюймовой TFT ЖК-панелью — это идеальное решение для создания встраиваемых многоцелевых систем на базе современной, сверхкомпактной и мощной платформы Raspberry Pi. Дисплей WKS70WV059-WCT построен на связке микросхем графических драйверов вертикальной и горизонтальной развёртки, обрабатывающих сигналы в 24-битном формате RGB. Для полной совместимости с внутренней шиной MIPI DSI 15pin одноплатника RPi модуль дополнен чипом преобразователя интерфейсов и соответствующим разъёмом. В комплекте идёт тонкий плоский соединительный шлейф FPC15*1.0мм. Модуль WKS70WV059-WCT поддерживает подключение к любым другим источникам графики с аналогичной шиной MIPI DSI. На обратной стороне платы предусмотрены стойки винтового крепления для удобного размещения полноразмерного контроллера Raspberry Pi версий 3B/B+ или 4B.
Конструкция и сенсорная панель

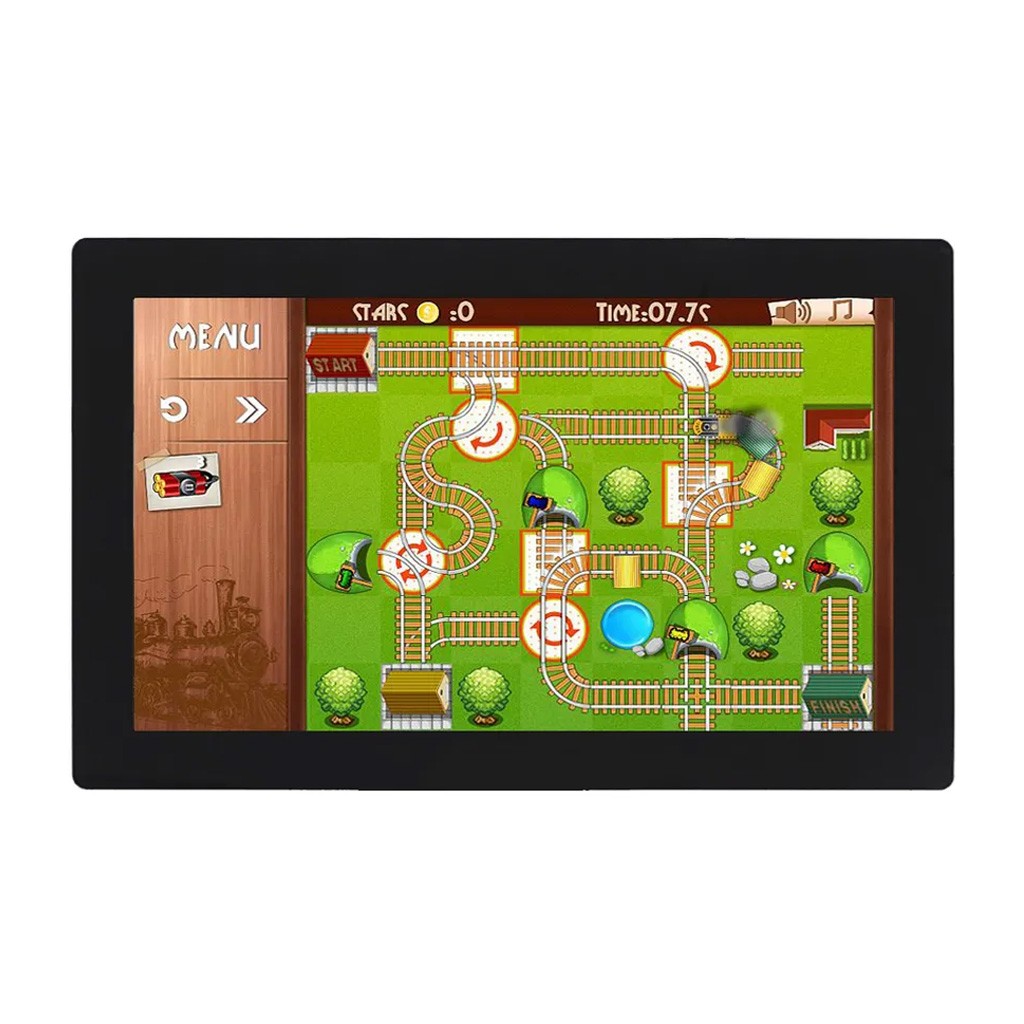

Стеклянная лицевая панель имеет широкие боковые рамки чёрного цвета со скруглёнными углами — они скрывают неровности и щели в установочном проёме. Под прозрачной частью, равной видимой области TFT ЖК-экрана, расположен ёмкостный мультитач-сенсор с поддержкой до 5 одновременных касаний. Разрешение ЖК-матрицы с откликом 25 мс составляет 800?480 точек. Углы обзора по всем направлениям достигают 70°, за исключением верхнего (на 12 часов), где угол ограничен 50°. В пределах заявленной области обзора картинка сохраняет чёткость и точную цветопередачу в палитре из 16,7 млн оттенков.
Технические характеристики
Интерфейс MIPI DSI: расположение и назначение выводов (распиновка)
| Номер | Обозначение | Назначение |
| 1 | GND | Питание, общий (минусовой) |
| 2 | DSI_DN1 | MIPI DSI минусовой вход дифференциального канала данных data1 (-) |
| 3 | DSI_DP1 | MIPI DSI плюсовой вход дифференциального канала данных data1 (+) |
| 4 | GND | Питание, общий (минусовой) |
| 5 | DSI_СN | MIPI DSI минусовой вход дифференциального канала стробирования clock(-) |
| 6 | DSI_СP | MIPI DSI плюсовой вход дифференциального канала стробирования clock(+) |
| 7 | GND | Питание, общий (минусовой) |
| 8 | DSI_DN0 | MIPI DSI минусовой вход дифференциального канала данных data0 (-) |
| 9 | DSI_DP0 | MIPI DSI плюсовой вход дифференциального канала данных data0 (+) |
| 10 | GND | Питание, общий (минусовой) |
| 11 | SCL | Вход синхронизации шины I2C сенсорной панели |
| 12 | SDA | Вход данных шины I2C сенсорной панели |
| 13 | GND | Питание, общий (минусовой) |
| 14 | 3.3V | Напряжение питания 3,3 В DC |
| 15 | 3.3V | Напряжение питания 3,3 В DC |
Физические размеры экранного модуля (мм)
Документация к модулю 7" WKS70WV059-WCT
Примечания к настройке Raspbian OS
Для Raspberry Pi 4 с операционной системой Raspbian OS (образ после 30.10.2021, например Bullseye) в файле config измените строку dtoverlay = vc4-kms-v3d на dtoverlay = vc4-fkms-v3d. В исходном значении может возникнуть ошибка запуска. В Raspbian OS Buster необходимо закомментировать dtoverlay = vc4-fkms-v33, добавив символ # в начало строки.
------------------
