Набирающая популярность молодая и перспективная технология беспроводной связи LoRa функционирует в безлицензионных субгигагерцовых радиочастотных диапазонах, таких как 433 МГц, 868 МГц (Европа), 915 МГц (Северная Америка), и в ряде других территориальных зон, среди которых присутствуют Китай, Россия, Индия, Австралия, Корея и Азия). Технология LoRa подарила миру возможность передачи радиосигналов на большие расстояния, а это до 10 км и даже более в сельской местности, а также до 2 км в городских условия с высокой плотностью застройки. Обладая столь внушительными показателями дистанции, с учётом бюджетного ценового диапазона клиентского оборудования с низким энергопотреблением (менее 10 мкА), гораздо более эффективна в спектре IoT-решений по сравнению с повсеместно распространёнными аналогами WiFi и Bluetooth. Технология представлена в двух частях: LoRa (физический уровень), и LoRaWAN (Long Range Wide Area Network) верхние уровни. LoRa - это технология физического уровня, использующая модуляцию с расширенным спектром частот (CSS). Это первая недорогая реализация CSS для коммерческого использования.

Коммутационная плата RAK4260 Breakout Board спроектирована специально для задач разработки и тестирования с лёгким доступом к выводам на плате. Дизайн и посадочное место на коммутационной плате визуально очень похоже на форм-фактор XBee, в тоже время с ним не совместимо. Главная цель коммутационной платы исполнения заключается в переносе выводов модуля RAK4260 на штыревые контакты с шагом 2.54 мм.

Главным компонентом платы выступает независимый чип-модуль RAK4260, построенный на основе микроконтроллера ATSAMR34J1B. Он содержит в себе ядра 32-битного ARM Cortex M0+ и LoRa-трансивера SX1276. Высокий уровень интеграции помог добится впечатляющих результатов: энергопотребление у RAK4260 Breakout Board в режиме сна всего 860 нА, а также высокая выходная мощность радиочастотного сигнала LoRa (20 дБм) в рабочем режиме. В дополнение ко всему, коммутационная плата содержит криптографический сопроцессор ATECC608A, позволяющий на аппаратном уровне хранить и управлять идентификационными ключами, применяемыми для защиты конфиденциальности, целостности, и подлинности данных в сеансах связи между интеллектуальными устройствами IoT. Именно этим средством защиты коммутационная плата RAK4260 отличается от других (в сравнении с RAK4200 и RAK4600), гарантируя в будущем совершенно иной, значительно более надёжный уровень безопасности в используемых электронно-вычислительных платформах.

RAK4260 совместим со спецификацией LoRaWAN 1.0.2 и поддерживает связь в режиме точка-точка (Point-to-Point). Низкое энергопотребление и широкие возможности связи LoRa делают её подходящей для множества приложений в области Интернета вещей (IoT), таких как домашняя автоматизация, сети из датчиков и сенсоров, автоматизация зданий, приложения для персональных сетей (датчики и мониторы для здоровья / фитнеса и т. д.)

Технические характеристики

Комплектация

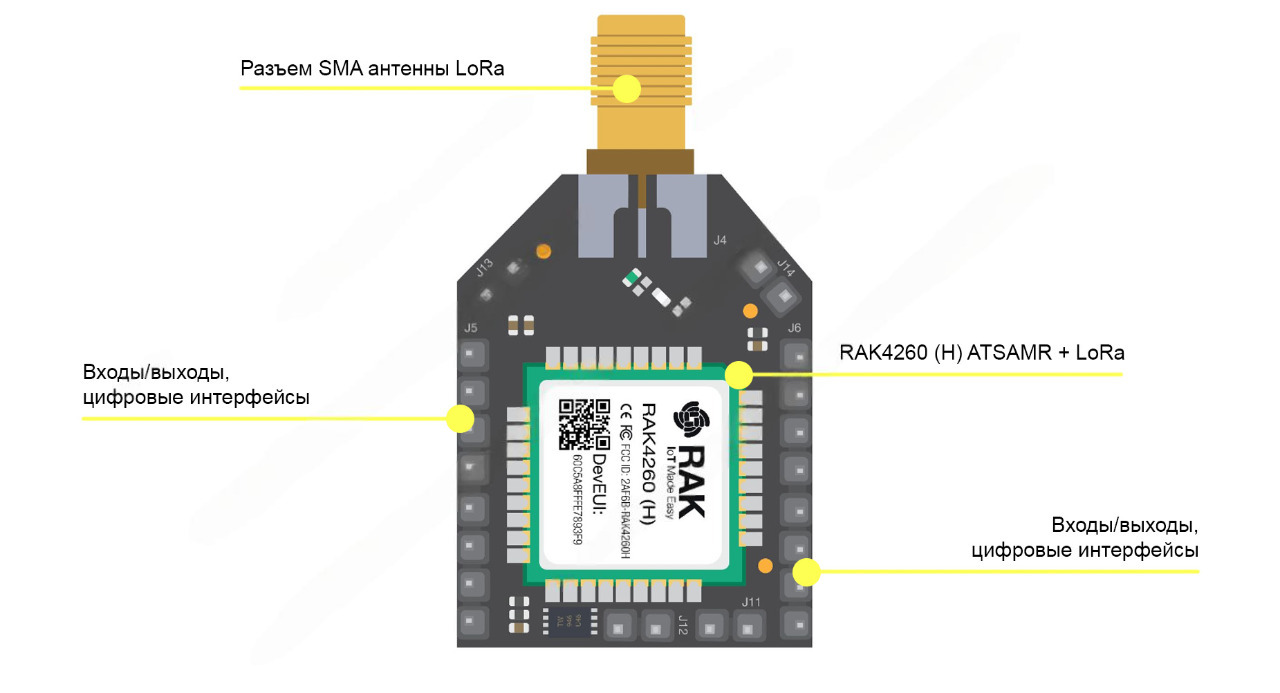

Расположение элементов RAK4260 (H) WisDuo

Цифровые интерфейсы

Радиочастотные интерфейс

J4 — припаянный к плате антенный разъём SMA для внешней антенны LoRa.

Предупреждение. Не рекомендуется включать питание RAK4260 WisDuo Lora без установленной SMA-антенны LoRa, иначе плата может быть повреждена.

Функциональное назначение выводов RAK4260 (распиновка)

J5 определение выводов

J6 определение выводов

J11 определение выводов

J13-J14 определение выводов

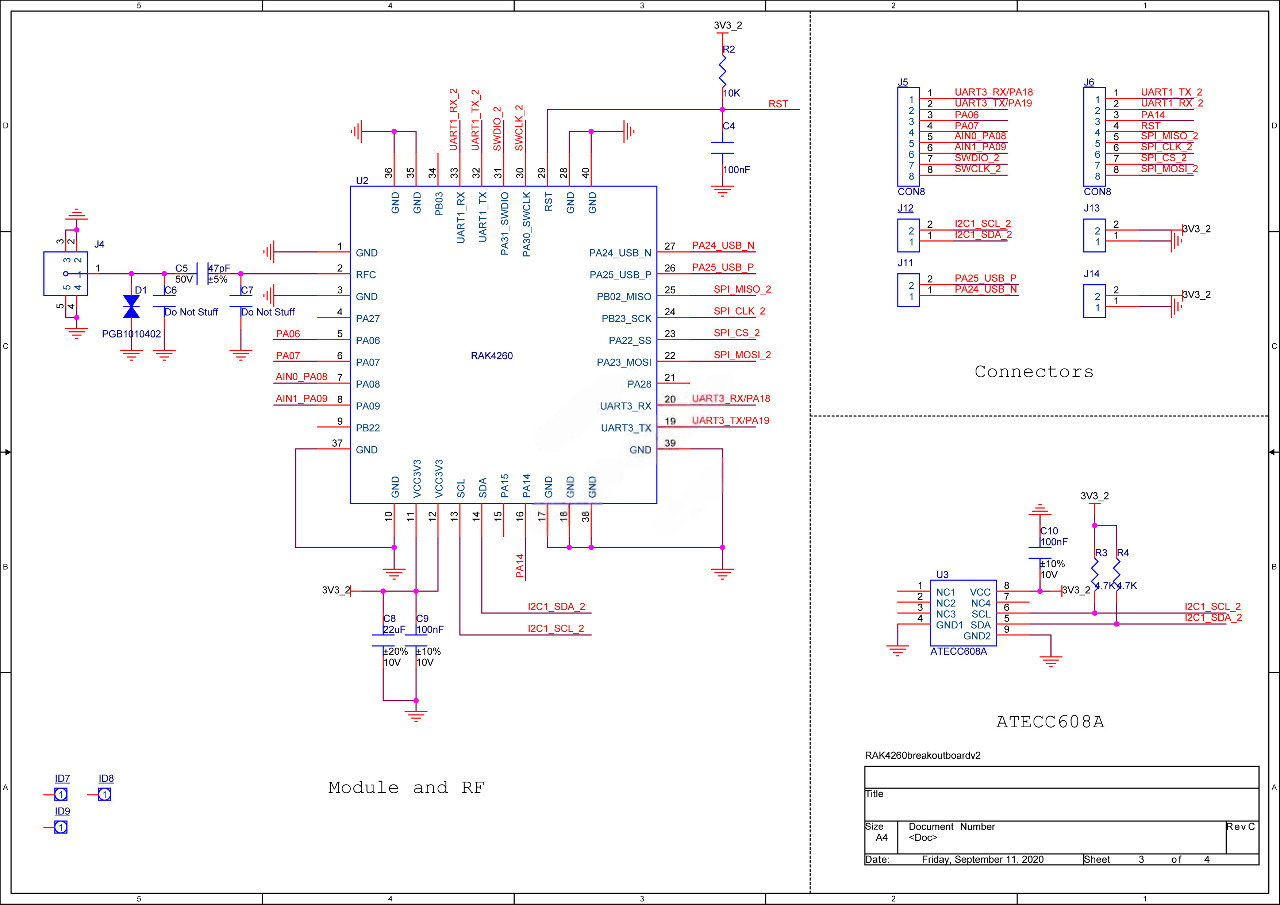

Принципиальная схема RAK4260 Breakout Board

Техническая документация

1. Модуль RAK4260 описание продукта (англ., PDF);
2. Модуль RAK4260 WisDuo LoRa спецификация (англ., PDF);

Программное обеспечение

1. Прошивка RAK4260 (rar архив);

Полезные ссылки

1. Краткое руководство пользователя RAK4260 Breakout Board;
2. Чипы серии SAM R34/R35 Microchip;
