RAK4260/H EVB Оценочная плата разработчика LoRa EU868.

Код товара: CTTL15266

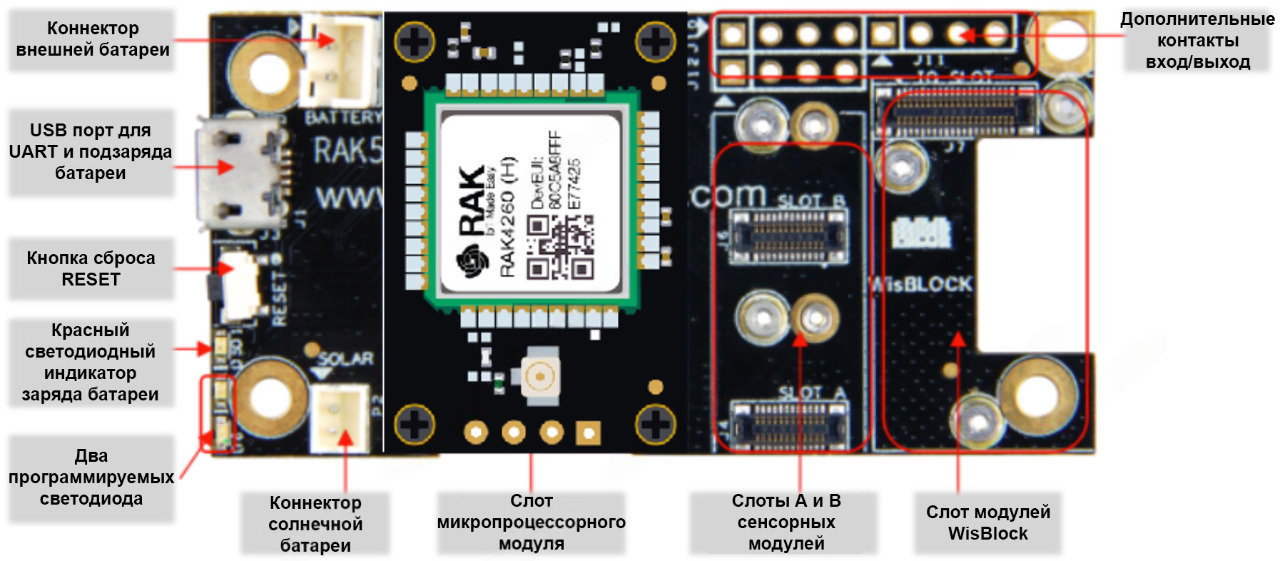

Оценочная плата RAK4260 Evaluation Board — это продукт линейки WisBlock, состоящий из модуля RAK4260 WisDuo LPWAN и базовой платы разработки проектов RAK5005-WisBlock Board. Оценочная плата RAK4260 Evaluation Board оснащена доступом ко всем имеющимся в модуле LPWAN RAK4260 портам последовательных интерфейсов (I2C/SPI/UART) и портам GPIO с простой настройкой, для их прямого использования в LoRa-приложениях. Центральный процессор Microchip ATSAMR34J18 SiP включает в себе ядра 32-битного ARM микроконтроллера Cortex M0+ и радиочастотного LoRa-приёмопередатчика SX1276, а также поддерживает единый интерфейс RAK (RUI), способствующий быстрой и лёгкой разработке персональной версии ПО (прошивки). Система в упаковке (SiP) из двух интегрированных чипов имеет сверхнизкое энергопотребление, всего 790 нА в спящем режиме, и высокую выходную мощность LoRa (до 20 дБм макс) в рабочем режиме. Модуль совместим со спецификацией LoRaWAN 1.0.2, поддерживает коммуникацию между конечными устройствами Точка-Точка (P2P LoRa, Point-to-Point).

Модуль RAK4260 предоставляет разработчику возможность быстрого старта и изучения мира LoRA/LPWAN. Модуль RAK4260 считается одним из самых востребованных в приложениях, требующих сбор данных на больших расстояниях, с одновременным сверхэкономичным энергопотреблением и продолжительной работоспособностью. Он может работать от питания через USB, 3.7-вольтового LiPo аккумулятора, или от 5-вольтовой солнечной батареи.

Технология беспроводной связи LoRa функционирует в безлицензионных субгигагерцовых радиочастотных диапазонах, таких как 433 МГц, 868 МГц (Европа), 915 МГц (Северная Америка), и в ряде других территориальных зон, среди которых присутствуют Китай, Россия, Индия, Австралия, Корея и Азия). Технология LoRa подарила миру возможность передачи радиосигналов на большие расстояния, а это до 10 км и даже более в сельской местности, а также до 2 км в городских условия с высокой плотностью застройки. Обладая столь внушительными показателями дистанции, с учётом бюджетного ценового диапазона клиентского оборудования с низким энергопотреблением (менее 10 мкА), гораздо более эффективна в спектре IoT-решений по сравнению с повсеместно распространёнными аналогами WiFi и Bluetooth. Технология представлена в двух частях: LoRa (физический уровень), и LoRaWAN (Long Range Wide Area Network) верхние уровни. LoRa - это технология физического уровня, использующая модуляцию с расширенным спектром частот (CSS). Это первая недорогая реализация CSS для коммерческого использования.

Технические характеристики:
Модель: RAK4260-E EVB Evaluation Board (SKU:315008)
Напряжение питания: 3.7В ~ 4.2В (аккумуляторная батарея), 5В (солнечная батарея)
Потребление тока: 10мкА ~ 130мА
Ядро: ARM 32-бит Cortex M0+ с компонентом защиты памяти, LoRa приёмопередатчик SX1276
256 КБ флеш-памяти, 40 КБ оперативной памяти
Частотный диапазон: 868МГц (регион EU868)
Модуляция: LoRa, (G)FSK, (G)MSK
Ультранизкое энергопотребление, до 790нА в режиме сна (до 126.3мА в режиме LoRa TX@20дБм)
Мощность LoRa-передатчика (Tx) до 20 дБм
Чувствительность приёмника: до -148 дБм
Кварцевый резонатор 32 МГц с технологией TXCO, 3.3-вольтовая логика/питание
Аппаратная поддержка UART/I2C/GPIO/ADC/SPI
Модуляция ШИМ: на всех цифровых выходах
Встроенные программируемые светодиоды

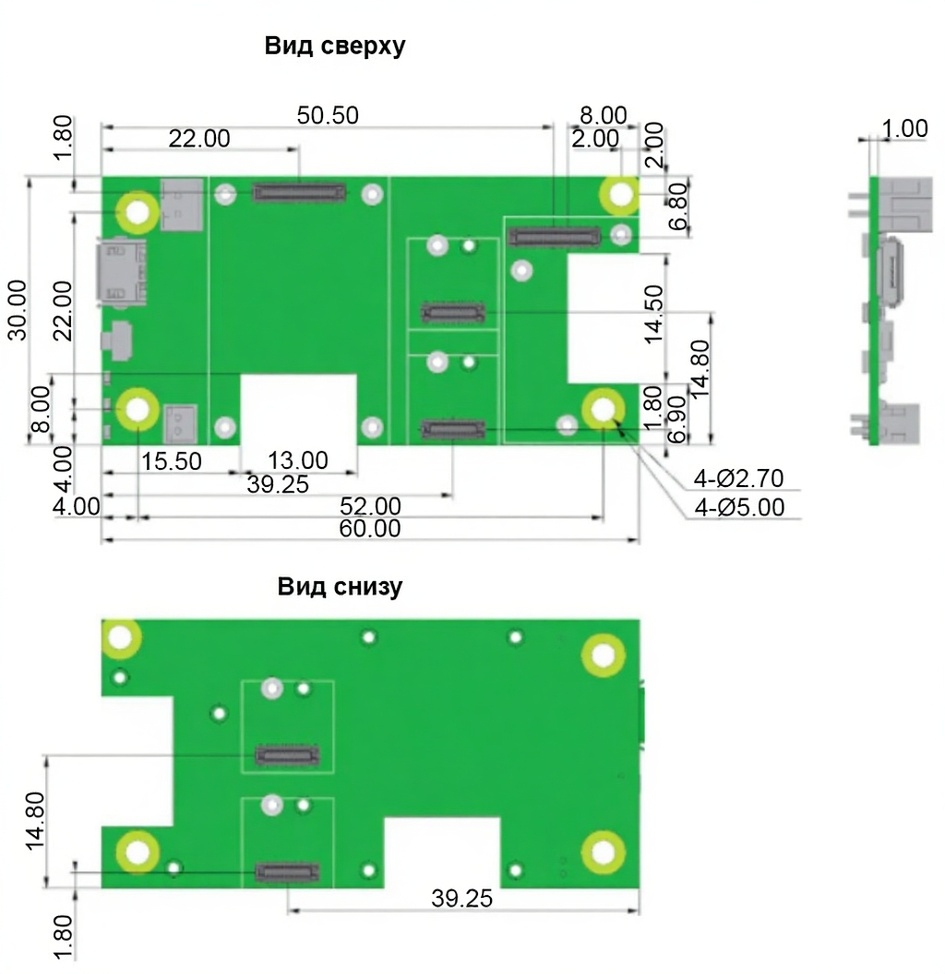

Размеры платы: 60 х 30 мм
Температурный диапазон: -40°C to +85°C
Технология беспроводной связи LoRa (Long Range)

Комплектация:
Оценочная плата RAK4260 (H) Evaluation Board;
LoRa антенна 868МГц (iPEX);
4-контактный разъём (2 штуки);
Кабель Micro USB;
Провода Dupont (9 штук).
------------------
