RAK4600/H EVB Оценочная плата разработчика LoRa 868МГц / BLE5.0.

Код товара: CTTL15269

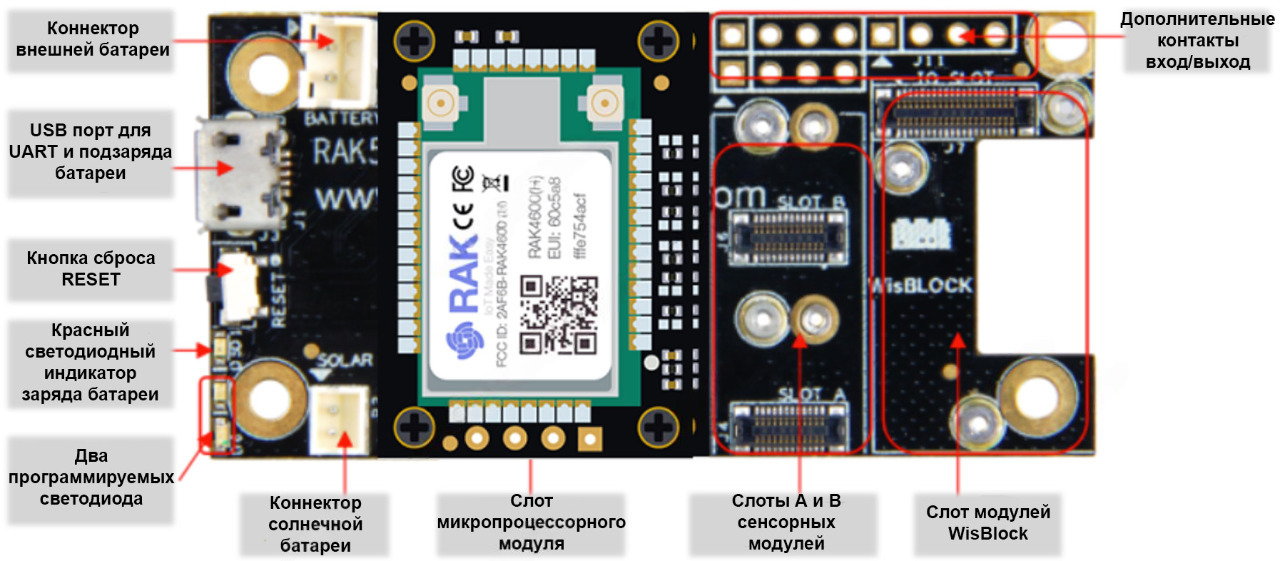

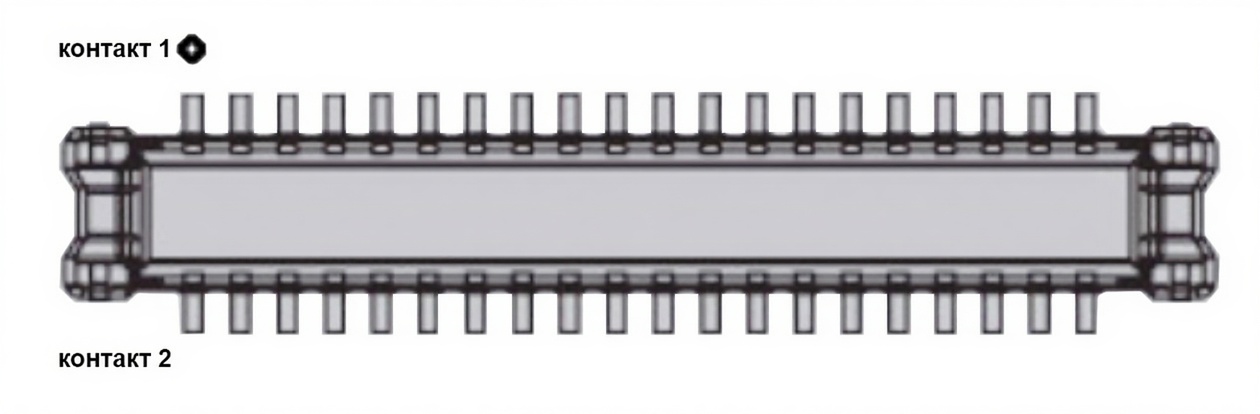

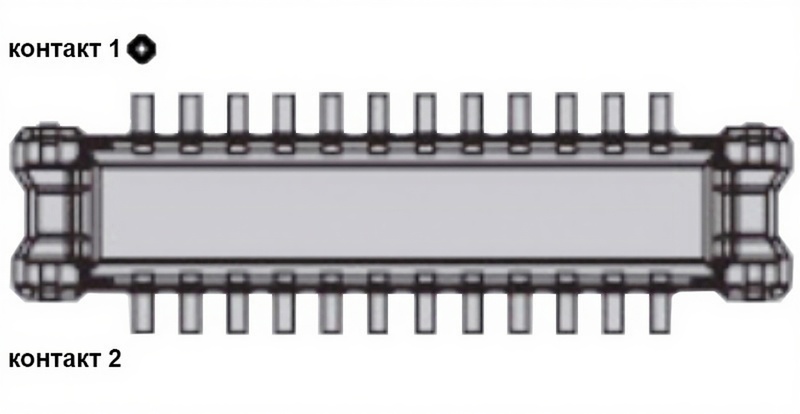

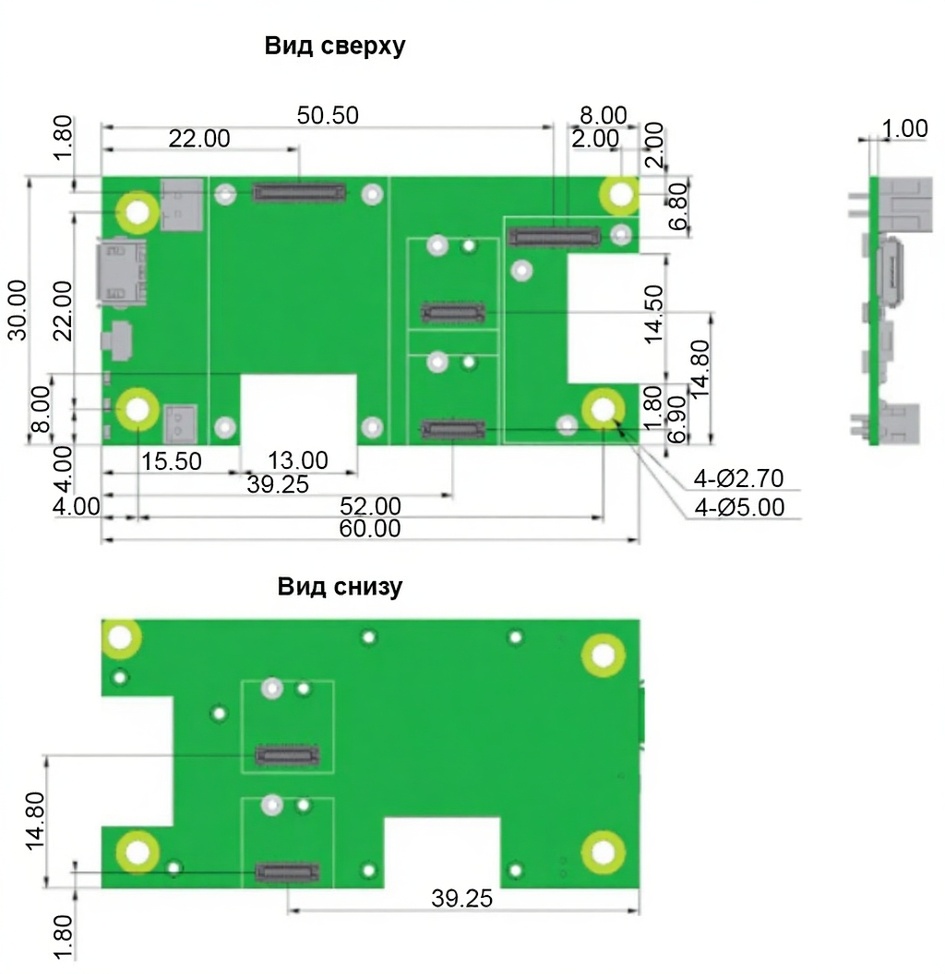

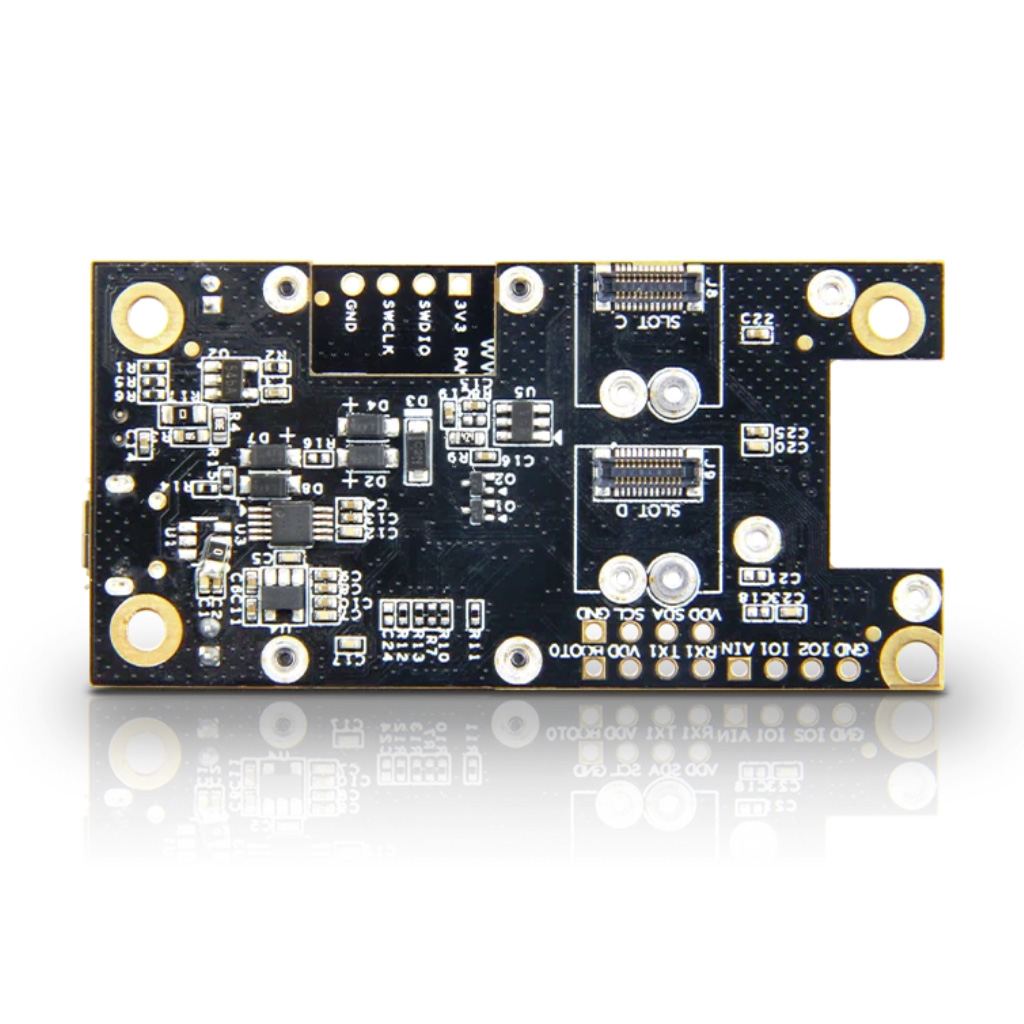

Оценочная плата RAK4600 Evaluation Board — это продукт линейки WisBlock, состоящий из модуля RAK4600 WisDuo LPWAN / BLE5.0 и базовой платы разработки проектов RAK5005 WisBlock Base Board. Оценочная плата RAK4600 Evaluation Board оснащена доступом ко всем имеющимся в модуле LPWAN RAK4600 портам последовательных интерфейсов (I2C/UART) и портам GPIO с простой настройкой, для их прямого использования в LoRa- и Bluetooth приложениях. Опционально поддерживается антенна NFC, её активация возможна через переназначение функций в аппаратной части.

Центральный процессор включает в себе чипы 32-битного ARM микроконтроллера Nordic Semt. nRF52832 (Cortex M4F) и радиочастотного LoRa-приёмопередатчика SX1276, а также поддерживает единый интерфейс RAK (набор библиотек открытого исходного кода RUI), способствующий быстрой и лёгкой разработке персональной версии ПО (прошивки). Система из двух интегрированных чипов имеет крайне низкое энергопотребление, всего 2 мкА в спящем режиме, и высокую выходную мощность LoRa (до 20 дБм макс) в рабочем режиме. Модуль совместим со спецификацией LoRaWAN 1.0.2 и Bluetooth BLE 5.0, поддерживает организацию коммуникаций между конечными устройствами Точка-Точка (P2P LoRa, Point-to-Point).

Модуль RAK4600 предоставляет разработчику возможность быстрого старта и изучения мира LoRA/LPWAN. Модуль RAK4600 считается одним из востребованных в приложениях, требующих сбор данных на больших расстояниях, с одновременным экономичным энергопотреблением и продолжительной работоспособностью. Он может работать от питания через USB, 3.7-вольтового LiPo аккумулятора, или от 5-вольтовой солнечной батареи.

Технические характеристики:
Модель: RAK4600-HF (связка nRF52832 + SX1276) в SMD-корпусе
Питание: 3.3 В (2.0 ~ 3.45 В)

Энергопотребление:
125 мА в режиме передачи сигнала LoRa на мощности 20 дБм (Bluetooth отключен)
17 мА в режиме приёма сигнала LoRa на скорости 35.7Кб (Bluetooth отключен)
9.0 мА в режиме передачи сигнала Bluetooth на мощности 4 дБм (LoRa отключен)
11.5 мА в режиме приёма сигнала Bluetooth на скорости 2 Мб (LoRa отключен)
2.0 мкА в режиме сна

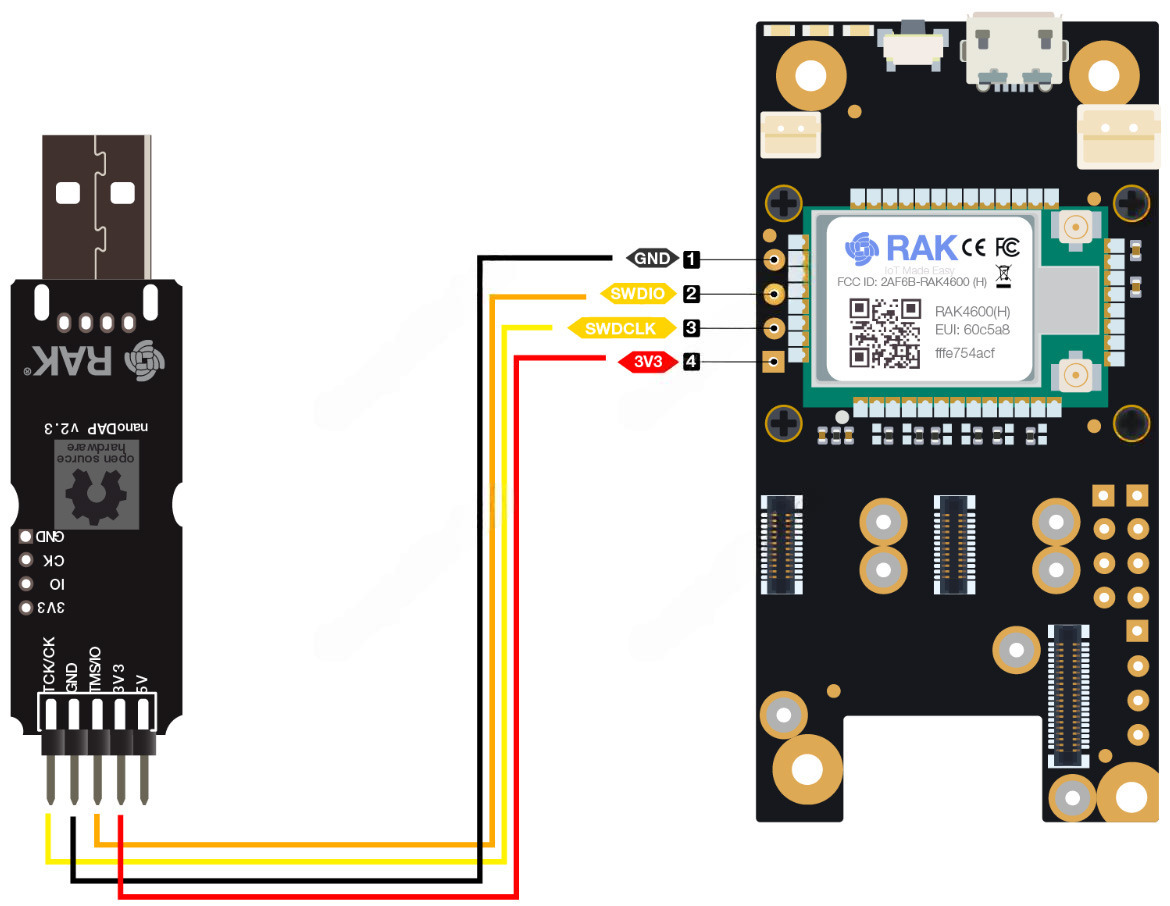

Программные интерфейсы: USART, GPIO, I2C, SWD
Поддержка NFC (опционально)
Открытое ПО со встроенными АТ командами
Сертификация: TELEC CE, FCC, KCC, MIC, RoHC
Эксплуатационная температура: -40?С ~ +80?С

LoRa
Процессор: SX1276 с ультра-низким энергопотреблением
Частотный диапазон: 863 ~ 870 МГц, Европейский регион EU868
Модулируемый сигнал: LoRa/FSK/GFSK/OOK, двунаправленный полудуплексный режим
Протокол канального уровня: LoRaWAN, спецификации классов А и С конечных устройств
Мощность передатчика, макс.: 100мВт (20 дБм)

Чувствительность приёмника
Показатель уровня принимаемого сигнала, мин. (RSSI): -130 дБм
Отношение сигнал/шум, мин. (SNR): -15 дБ

Интермодуляционные искажения IIP3: -11 дБм
Дистанция связи LoRa: до 2 км в городской зоне, до 15 км на открытой местности
Поддержка сетевой топологии: звезда, точка-точка (Point to Point)
Поддержка активации: по воздуху (OTAA) / персонализация (ABP)
Скорость передачи данных по воздуху, макс.: 300 кбит/с

Bluetooth BLE 5.0
Процессор: nRF52832 с ультра-низким энергопотреблением
Ядро: 32-битный ARM Cortex M4F
Память: 64КБ ОЗУ, 512 КБ ПЗУ флеш
Частотный диапазон: 2.36 ~ 2.4835 ГГЦ
Модулируемый сигнал: GFSK
Мощность BLE5.0: от -20 до +4 дБм, с шагом 4 дБ
Чувствительность приёмника: до -96 дБм
Скорость передачи данных по шине UART: 1200-115200 бит/с

Комплектация:
Оценочная плата RAK4600(H) WisDuo;
Кабель Micro USB;
Антенна LoRa iPEX;
Антенна Bluetooth iPEX;
Набор проводов Dupont (1 комплект);
4-контактный штыревой разъём PLS-4 (2 штуки).
------------------
