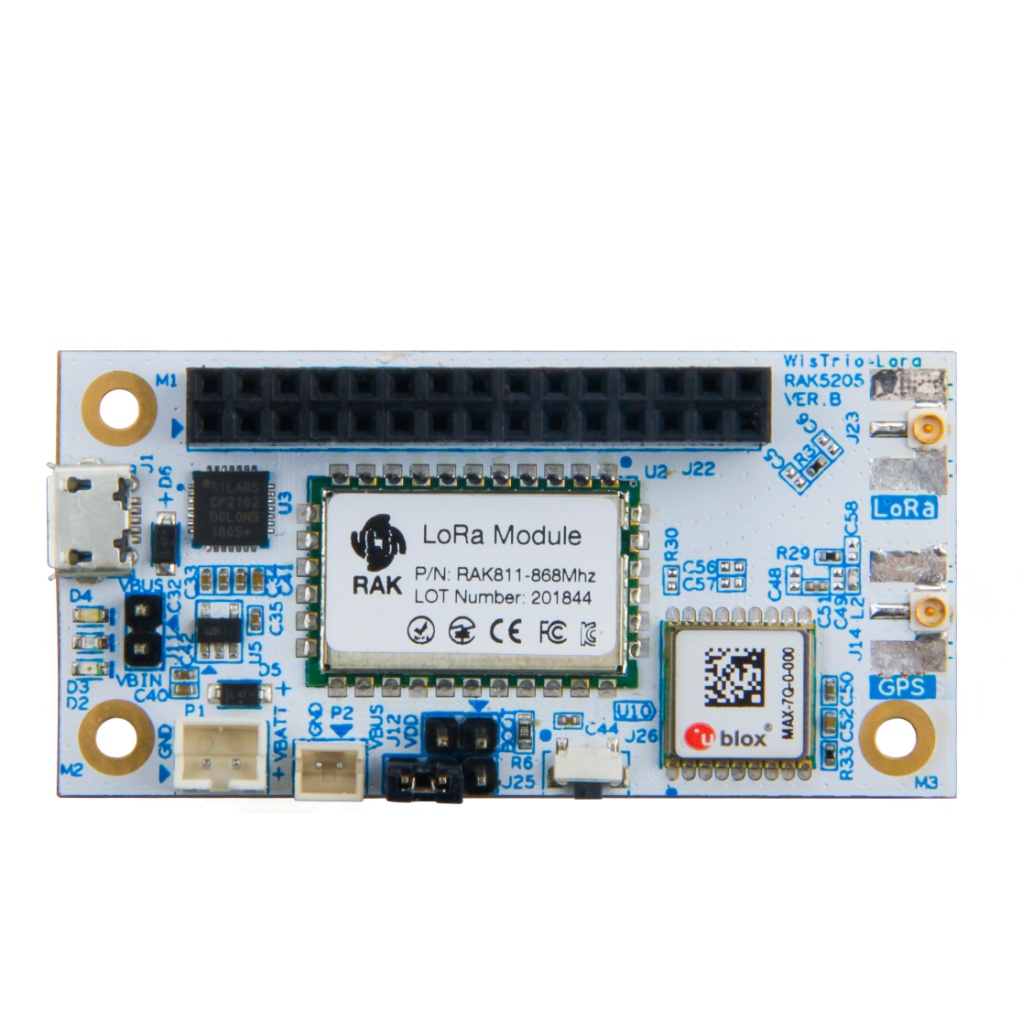

Плата RAK5205 WisTrio LPWAN Tracker построена на модуле RAK811, в основе которого лежат высокопроизводительный микроконтроллер STM32L1 и чип Semtech SX1276. Это многофункциональная сенсорная плата с беспроводной связью большого радиуса действия LoRa, со встроенным GPS-приёмником и различными интерфейсами, упрощающими разработку приложений. Представляя собой одно из наилучших решений на мировом рынке, плата идеально подходит в качестве инструмента быстрого прототипирования сетевых интеграций LoRaWAN и Интернет вещей (IoT). В сфере устройств Интернета вещей, RAK5205 WisTrio LPWAN Tracker отлично справляется в приложениях отслеживания активов, интеллектуального управления транспортными средствами, в услугах геолокации и др. И что не менее важно, благодаря поддержке многих программных сред разработки приложений, таких как CooCox IDE или Kiel, пользователи могут быстро разрабатывать собственные приложения.

Главные особенности

• Совместимость со спецификацией плат на базе чипов X96 IoT Edition;
• Модемы SX1276 LoRa и Ublox Max 7Q GPS, разрешающие режим пониженного энергопотребления GPS;
• Поддержка глобального безлицензионного диапазона (ISM) EU433, 433 МГц;
• Микроконтроллер ARM Cortex-M3 STM32L1 со сверхнизким энергопотреблением;
• Встроенные датчик окружающей среды BME680 (органические летучие вещества, давление, влажность, температура) и 3-осевой МЭМС-датчик LIS3DH (акселерометр);
• Разъемы iPEX для антенн LoRa и GPS;
• Поддержка протокола LoRaWAN 1.0.2, активацию по OTAA / ABP;
• Поддержка программируемой скорости передачи данных до 300 кбит/с;
• Поддержка перезаряжаемой батареи с возможностью заряда через Micro USB или 5-вольтовый порт солнечной батареи;
• Поддержка спящего режима со снижением энергопотребления до 14.5 мкА;
• Поддержка интерфейсов I2C, GPIO, UART и ADC;

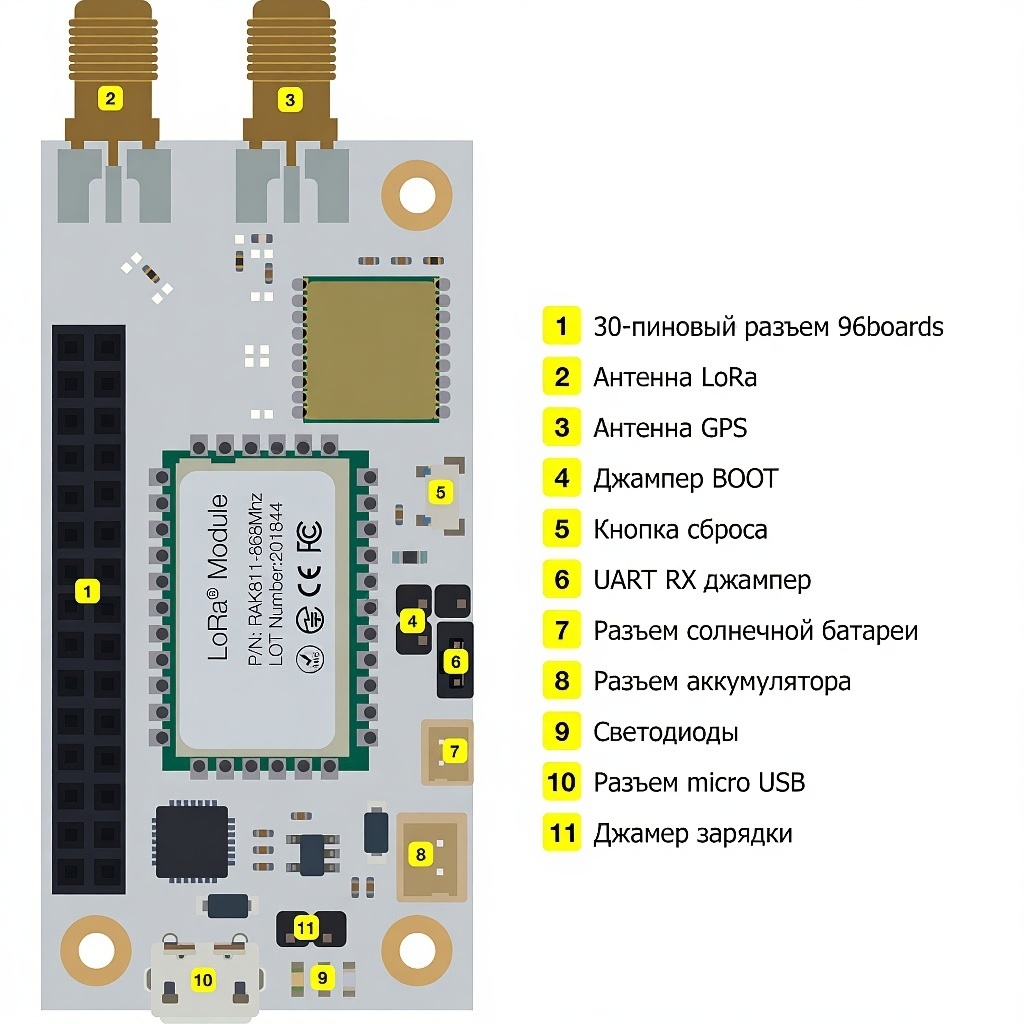

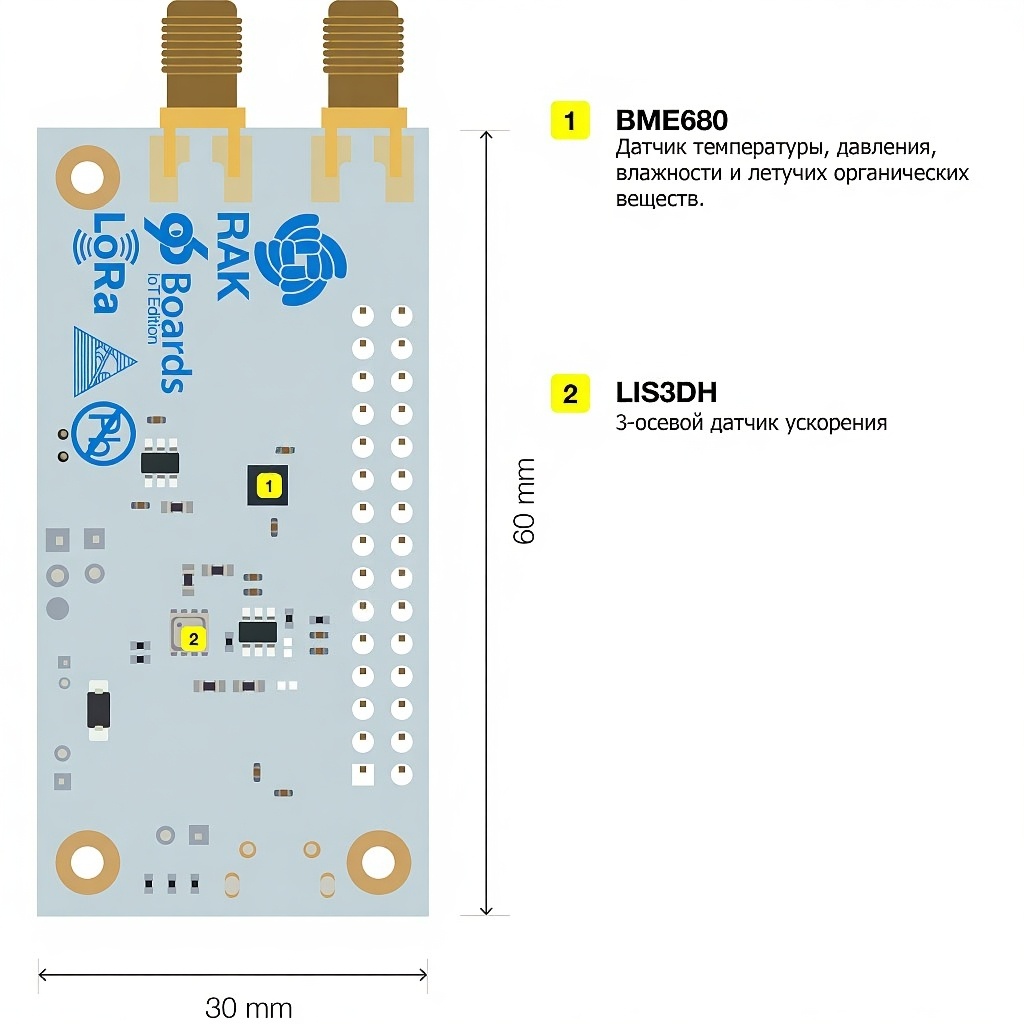

Расположение компонентов на лицевой части:	Расположение компонентов на обратной части:

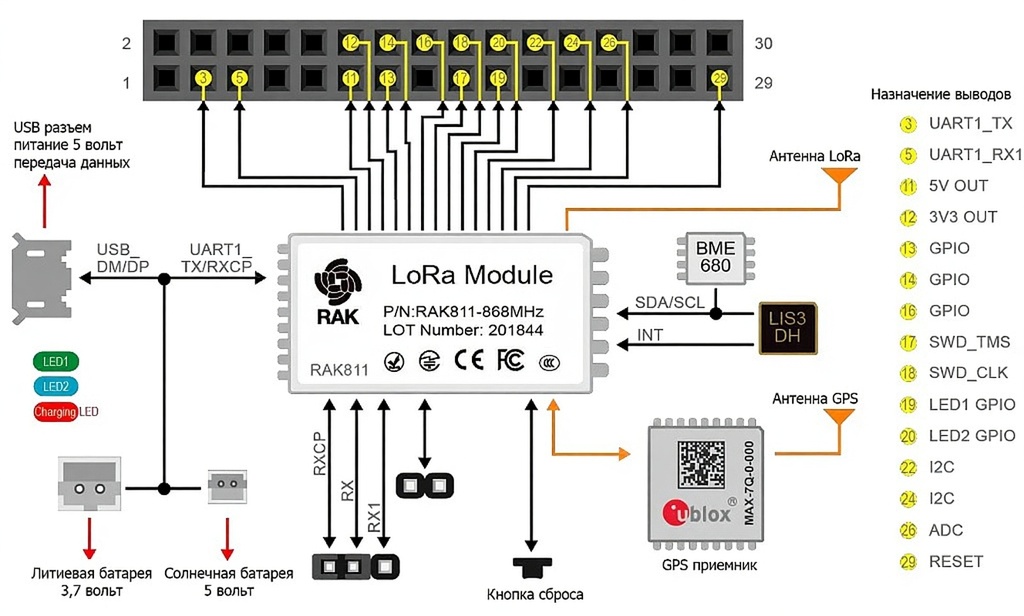

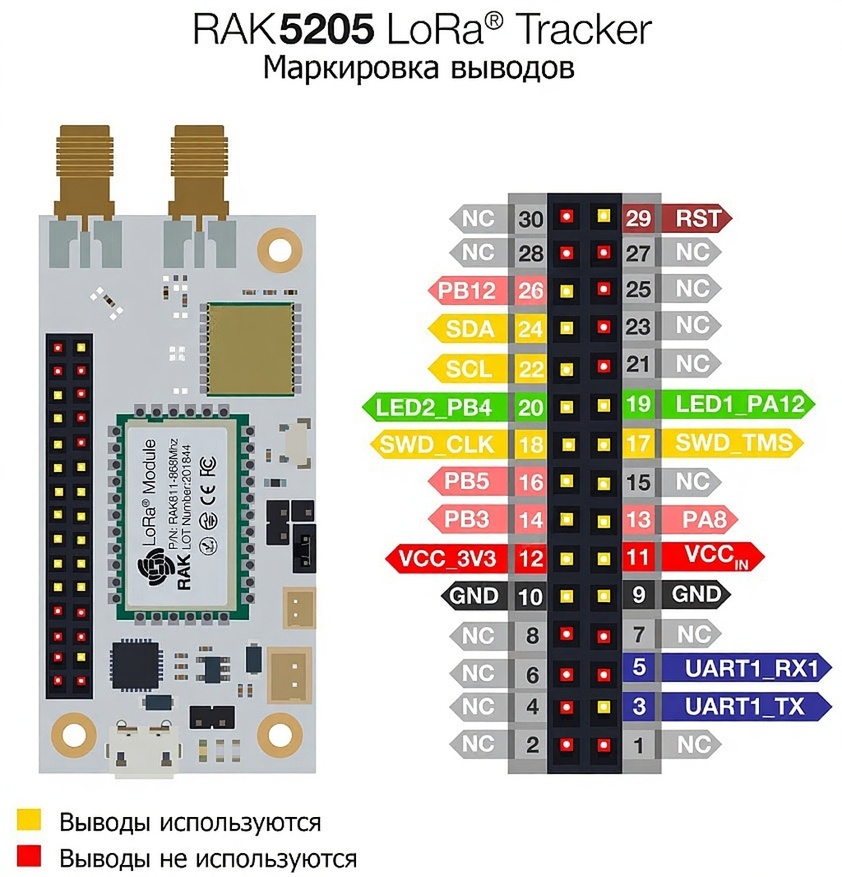

Структурная схема:	Маркировка разъема:

Принципиальная схема (pdf)


------------------
