«RUIDENG DPS8005-USB-BT» - это реобразователь напряжения постоянного тока. Такие преобразователи являются одним из самым популярных устройств, применяемым сообществом радиолюбителей для конструирования новой, модернизации и ремонта существующей электроники любой сложности.
  Преобразователи помогают видоизменить ключевые параметры доступной электроэнергии из одних её значений в другие.
  Благодаря своим главным способностям и умениям, устройства преобразователей предлагают возможность запитывать схемы различных приборов или гаджетов от широкого спектра унифицированных источников питания, любых первичных источников электроэнергии со статичными или изменяющимися параметрами напряжения и тока.
  В современном мире без подобных преобразователей не обходится почти ни одно разноцелевое электронное устройство.

  Представитель серии DPS, модель DPS8005-USB-BT олицетворяет уникальный вариант импульсного DC-DC преобразователя, представленного в подклассе маломощных понижающих источников питания от китайского разработчика Hangzhou Ruideng Technology.
  Устройство DPS8005 сочетает широкий спектр применения и современные аналогово-цифровые технологии.
  Объединяет высокую эффективность и компактные размеры изделия.
  Выделяется среди конкурентов простым удобным управлением, грамотным подбором компонентов, весьма достойным подходом к качеству сборки и комплектации продукта.
  Построенный по классической схеме понижающего DC-DC преобразователя, DPS8005 оборудован многоуровневой системой самоконтроля и защиты, может гарантировать индивидуальную надёжность, стабильность и долговечную работоспособность при соблюдением правил его технической эксплуатации.

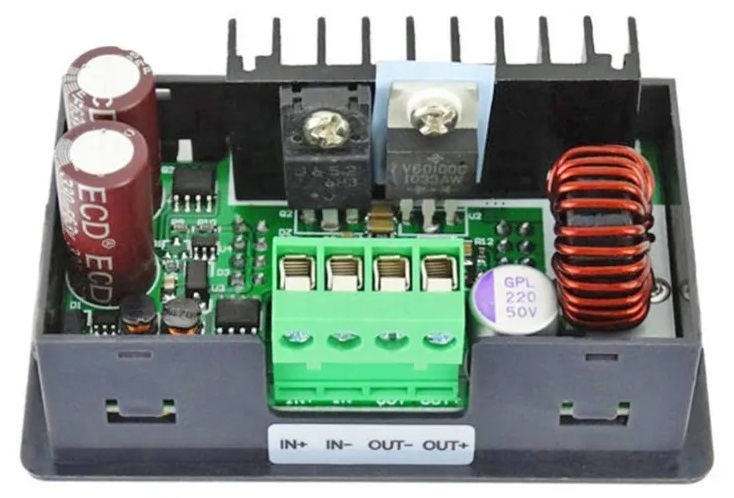

  Внутреннее устройство преобразователя RuiDeng DPS8005-USB-BT

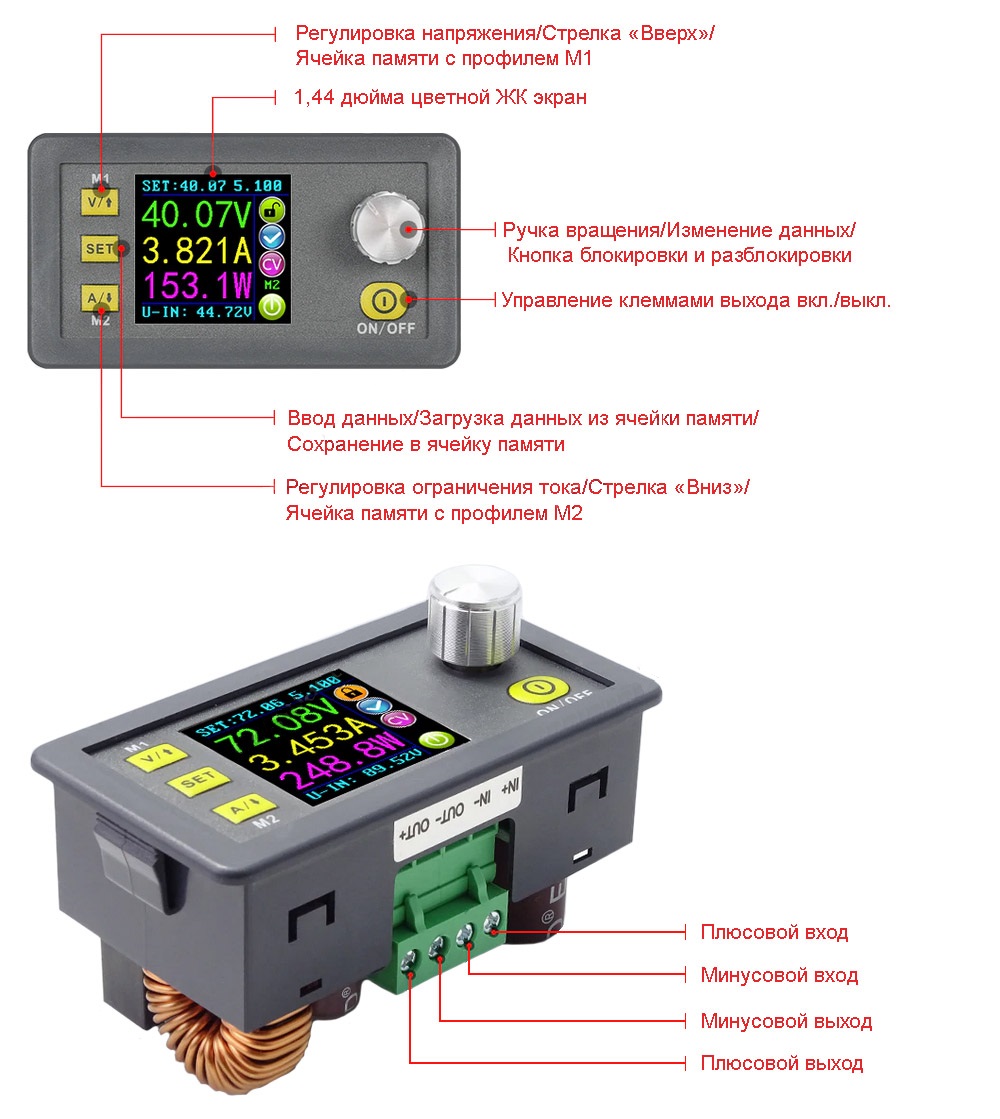

  Моноблочный преобразователь из серии DPS оснащяется большим 38-мм цветным TFT-дисплеем четырёхзначного вольтметра-амперметра-ваттметра, мягкой и плавной поворотной ручкой подстроечного энкoдepa с чётко ощущаемым шагом вращения, набором многофункциональных кнопок настройки параметров и переключения активных режимов прибора.

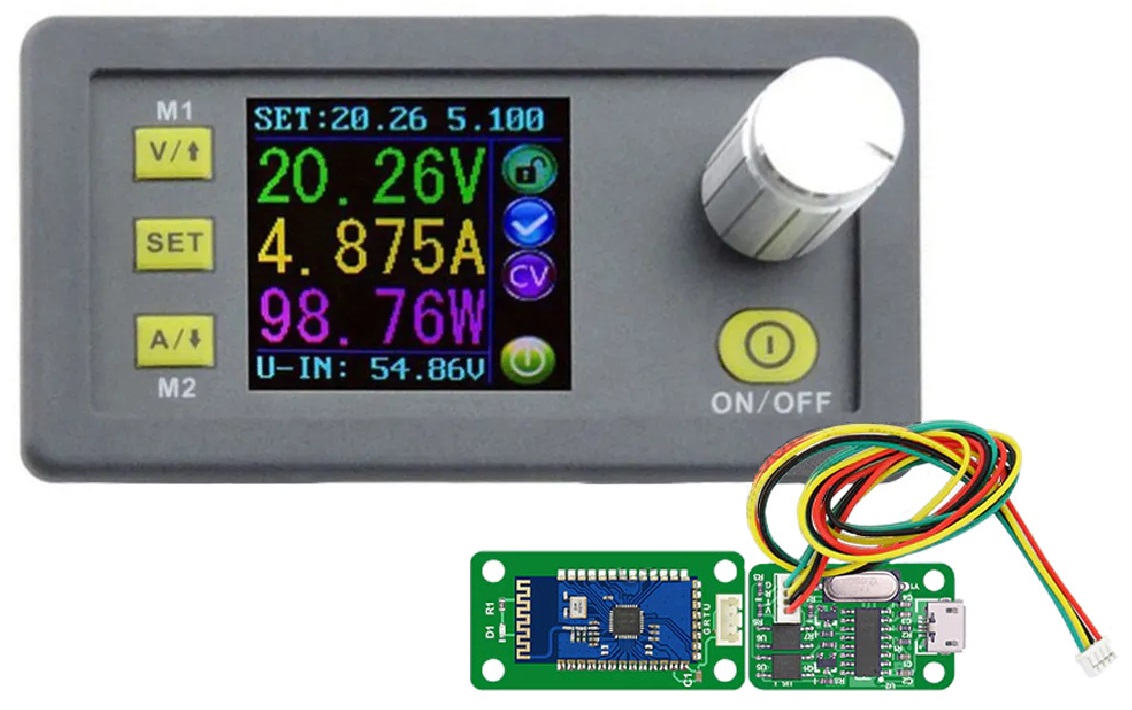

  Модель DPS8005-USB-BT дистанционно управляется по каналам беспроводной связи Bluetooth 2.1+EDR через приложение, поддерживает интерфейс USB для обмена данными между прибором и программным обеспечением удалённого ПК по проприетарному протоколу.
  Собранный в едином компактном корпусе c интуитивно простым подключением, RD-DPS8005 легко интегрируется в состав любого промышленного или бытового оборудования.

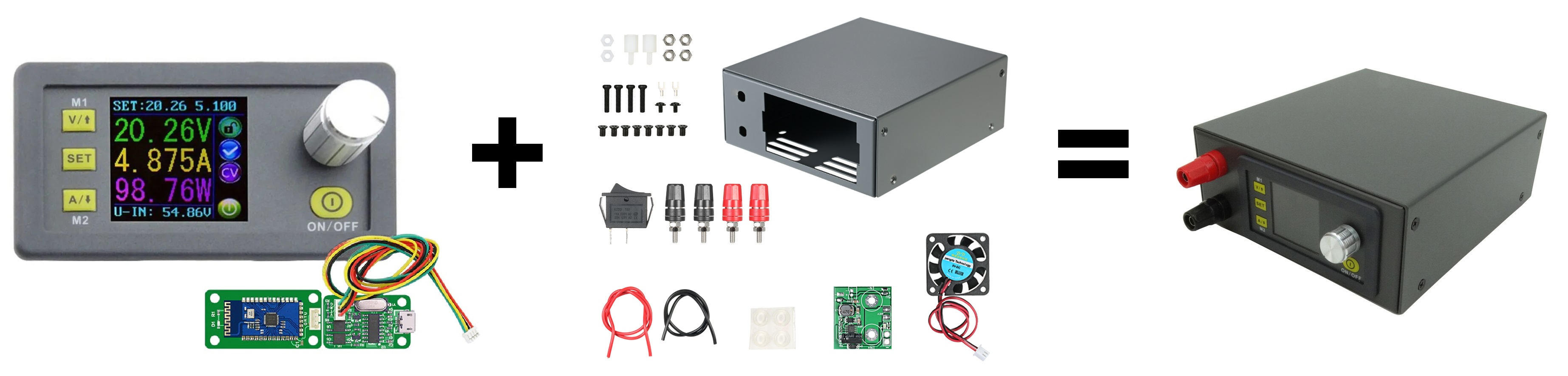

  Может быть установлен в металлический корпус (RD DP/DPS Case C1 »»») индивидуально конструируемого лабороторного источника питания, с обязательной системой контролирования температуры внутреннего пространства.
  DC-DC преобразователь RIDEN DPS8005 условно (физически) совместим с корпусами, специально разработанными производителем Ruideng для серии DPS, придающих форму и внешний вид полноценного законченного устройства, имеющего двухсторонние наружные клеммы подключения первичного источника питания и нагрузки.



  Импульсный DC-DC преобразователь допускает работу с любым видом нерегулируемых источников напряжения от 10 В до 90 В и постоянного тока до 10 А.
  На выходе преобразователь DPS8005 вырабатывает регулируемое напряжение в диапазоне 0...80 В, предельная сила нагрузочного тока ограничена значением 5.1 А.
  Топология понижающего преобразователя характеризует необходимость подачи на вход более высокого напряжения относительно получаемого на выходе.
  Минимальная разница составляет 1 В или 10 %. В понижающем преобразователе уровень входного напряжения и тока определяет верхнюю границу доступных выходных параметров.

  Встроенный мощный 32-разрядный процессор STM32F100 Cortex-M3 с архитектурой ARM обеспечивает максимальную производительность и точность вычислений.
  Погрешность измеряемых значений не превышает 0,05 единицы любого параметра.
  На программное обеспечение контроллера возложена обработка результатов измерения характеристик электроэнергии интегрированных вольтметра и амперметра, с выводом актуальных данных на экран устройства.
  Вложенными в процессор алгоритмами ведётся подсчёт величины суммарного значения мощности.
  Во внутренней памяти понижающего DC-DC преобразователя реализован банк с доступом к 10 адресуемым ячейкам М0...М9, вовлечённых в функцию быстрого сохранения и загрузки профилей с выбранными значениями напряжения/тока.



  Эффективность преобразователя RIDEN DPS8005

  Мощность потребления от источника первичного питания в универсальном преобразователе выше чем на выходе — сказываются затраты энергии, необходимые для нормальной работы силовой части преобразователя.
  Вычитаемые 10...11 % именуются эффективностью преобразования или КПД преобразователя, образуются от деления значений выходной мощности на входную.
  Величина КПД не постоянна, и может увеличиваться в зависимости от условий использования устройства.
  Пиковая выходная мощность DC-DC преобразователя DPS8005 составляет 400 Вт, для достижения которой рекомендован внешний источник электроэнергии с выходом не менее 440 Вт.

  Меню и настройки RuiDeng DPS8005-USB-BT

  Программное меню RuiDeng DPS8005-USB-BT позволяет настраивать прибор в различные удобные для работы режимы.
  В списке содержатся настройки стартовых параметров напряжения и тока, максимально разрешённых значений напряжения, тока и мощности, регулировка яркости экрана, управление ячейками памяти для обычных или быстросохраняемых/быстрозагружаемых профилей, управление активацией клемм выхода на момент включения питания или при выборе одного из профилей.
  Скрытое меню выбора вида коммуникации и настройки параметров сетевого подключения, запускается сочетанием определённых клавиш, указанных в руководстве.

  Защитные функции DPS8005-USB-BT

  Надёжность и стабильность работы DPS8005-USB-BT обеспечивается многоуровневой защитой прибора.
  • Ручное и программное управление включением/отключением подачи электроэнергии на клеммы выхода;
  • Блокировка ручного управления в сессиях дистанционной проводной или беспроводной связи;
  • Ручная/программная регулировка со стабилизацией пограничных параметров напряжения (OVP), тока (OCP), и мощности (ОРР), с отключением клемм выхода для защиты устройства нагрузки.

  Предупреждение!

  Контур выхода импульсного DC-DC преобразователя DPS8005 лишён защиты от переполюсовки. Следует обращать особое внимание на безошибочность подключения плюсовых и минусовых контактов нагрузки или перезаряжаемой батареи.
  Преобразователь DPS8005 не имеет персональной системы контроля за перегревом компонентов силовой системы. В нагрузках с мощностью более 300 Вт необходимо включение дополнительного активного охлаждения.

  Дистанционное управление RIDEN DPS8005-USB-BT

  Цифровой преобразователь DPS8005-USB-BT поддерживает дистанционное управление множеством параметров и функций.

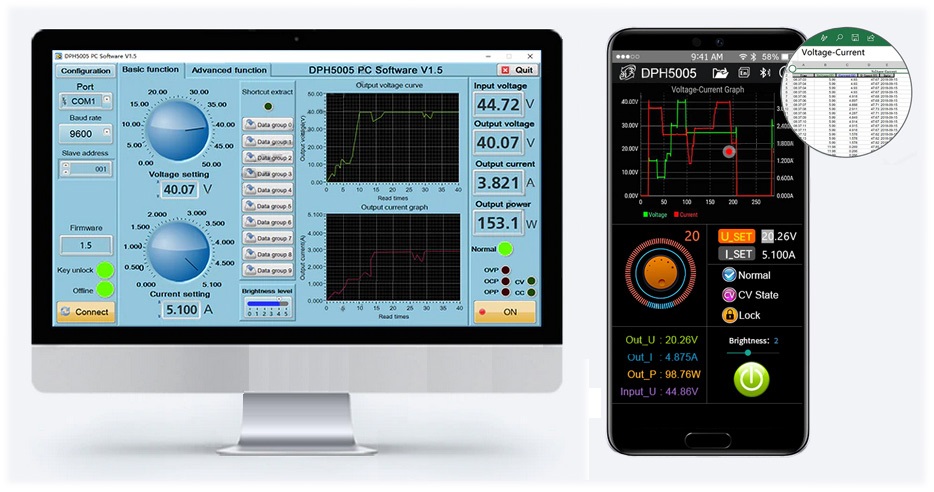

  Удалённая коммуникация с прибором DC-DC регулятора RIDEN RuiDeng DPS8005-USB-BT осуществляется из приложения DPS8005 PC Software через проводное подключение к порту USB персонального компьютера на ОС Windows 7+.
  Или по радиочастотным каналам 2,4 ГГц безпроводной связи Bluetooth стандарта 2.1+EDR со смартфонов или планшетных ПК под управлением ОС Android 5.0+ с загруженным приложением Ruideng DPS(H) Series.
  И мобильное приложение, и ПК-программа обладают дружественным интерфейсом, поддерживают английский и китайский языки, отображают текущие параметры электроэнергии в графиках и таблицах, могут вести журналы происходящих изменений с экспортом данных.

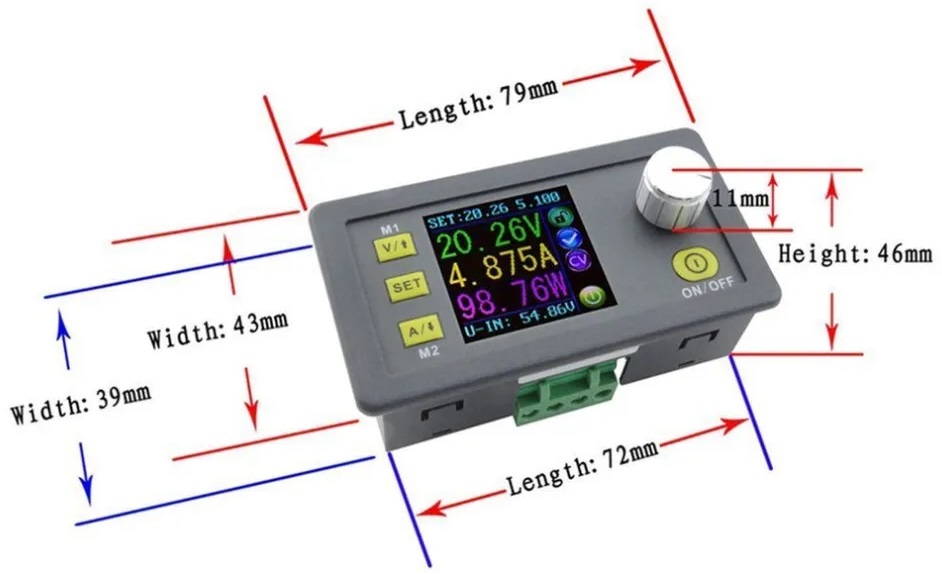

  Физические размеры DPS8005-USB-BT



 Технические характеристики:
  • Модель: RuiDeng Riden RD-DPS8005-USB-BT;
  • Вид преобразователя: Понижающий, импульсный, неизолированный, асинхронный;
  • Параметры входа:
    ¤ Напряжение: DC 10...90 В;
    ¤ Ток потребления: 0...10 А;
  • Параметры выхода:
    ¤ Напряжение: DC 0...80 В;
    ¤ Ток нагрузки: 0...5,1 А;
    ¤ Мощность: 0...400 Вт;
    ¤ Пульсация (размах амплитуды): 150 мВ (средняя);
  • Эффективность (КПД): До 97 %;
  • Частота преобразования: 50 кГц;
  • Функции измерения:
    ¤ Напряжение: Шаг 0,01 В;
    ¤ Сила тока: Шаг 0,001 А;
    ¤ Мощность: Шаг 0,01 Вт (0...10 Вт) / 0,1 Вт (10...400 Вт);
  • Погрешность:
    ¤ Выходное напряжение: ±0,5 % (+2 знака);
    ¤ Выходной ток: ±0,8 % (+3 знака);
  • Экран: 1,44" цветной HD LCD;
  • Подсветка дисплея: 6 уровней яркости;
  • Управляющий контроллер: ARM Cortex-M3 STM32F100C8T6B;
  • Память: 10 ячеек для сохранения/загрузки профилей напряжения/тока (две с быстрым доступом);
  • Защита:
    ¤ Превышение выходных параметров напряжения (OVP), силы тока (OCP), мощности (ОРР);
    ¤ Ошибочная полярность источника электроэнергии на входе;
  • Управление прибором: Многофункциональные кнопки, поворотный энкoдep;
  • Дистанционная связь:
    ¤ Безпроводная, Bluetooth 2.1+EDR 2,4 ГГц (BK3432), приложение RuiDeng DPS (H) Series;
    ¤ Проводная, порт Micro-USB 2.0 (CH340G), программное приложение DPS8005 PC Software;
  • Поддерживаемые языки: Китайский, английский;
  • Поддерживаемые платформы: Android 5.0+, Windows 7+;
  • Интерфейсы подключения:
    ¤ Источника питания и нагрузки: Винтовые клеммы ø2,5 мм;
    ¤ Внешних модулей mUSB-TTL или BT2.1 к силовой плате: Соединительный кабель 1 х 4 pin;
  • Рабочая температура: -10...+45 °C;
  • Размеры: ~79 х 43 х 54 мм;
  • Масса: ~138 грамм.

 Комплектация изделия:
  • Модуль питания Ruideng RIDEN DPS8005-USB-BT;
  • Модуль Bluetooth (BK3424);
  • Модуль USB (CH340G);
  • Соединительный кабель 1х4pin;
  • Вкладыш-инструкция.

---

 Программное обеспечение:
  • Программа DPS8005 PC Software для ПК ОС Windows 7+ (ZIP-архив, 19,1 МБ) ;
  • Приложение RuiDeng DPS(H) Series для Android 5.0+ (ZIP-архив, 15,8 МБ) .

 Техническая документация:
  • Руководство пользователя преобразователя DPS3003/DPS3005/DPS5005/DPS8005 (англ., PDF, 2,13 МБ).
------------------
