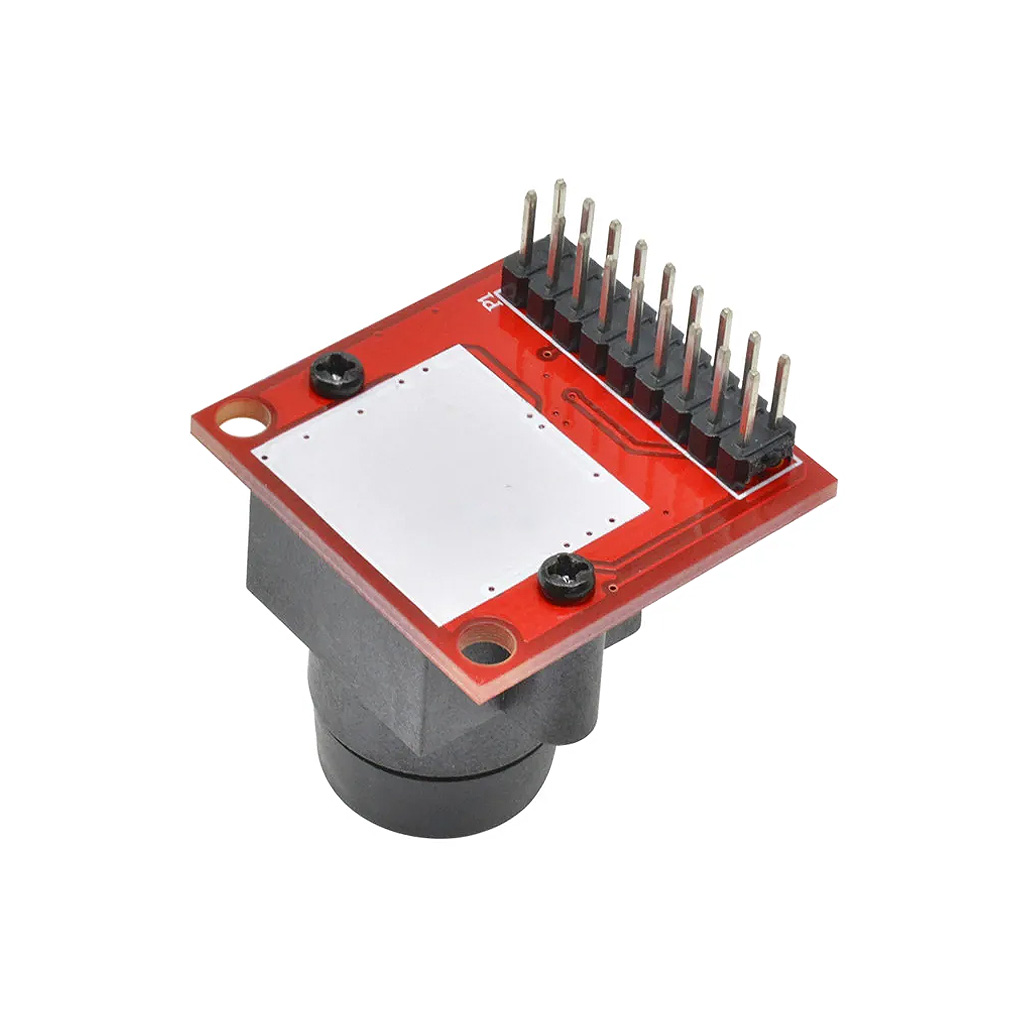

Модуль UXGA-камеры с матрицей OV2640 в пластиковом корпусе предназначен для разработки приложений с элементами фото- и/или видеосъёмки. Чип OV2640 имеет разрешение 1632х1232 точек, эквивалентное значению 2.0 Мпикс. Модуль оборудован 2-рядным 18-контактным (2x9) разъёмом подключения с шагом выводов 2.54мм. Коммуникационный разъём платы OV2640 включает интерфейс последовательной шины управления камерой (Serial Camera Control Bus, сокр. SCCB) — 2-проводный аналог шины IIC/I2C (TWI). А также содержит 8-битную шину параллельной передачи данных. Внутри монокристального сенсора Omni Vision OV2640 располагается процессор обработки изображений, отвечающий за функции управления экспозицией, корректировки гаммы и баланса белого цвета, корректировки уровня чёрного, регулировки насыщенности цвета, масштабирования по двум осям (независимое), помехоподавления, переворота, сжатия данных JPEG-кодеком и др. Высокое качество изображения в разрешении UXGA, со сниженными или полностью устранёнными постэффектами шума, смазывания или размытия (блума), обеспечивают проприетарные технологии OmniPixel2. Камера OV2640 может делать снимки с частотой до 15 кадров в секунду с разрешением 1600х1200 (UXGA) или с более высокой частотой до 30 кадров в секунду для разрешения 800х600 (SVGA). Поддерживаются несколько форматов вывода данных цвета изображения: RGB, YUV или YCbCr.

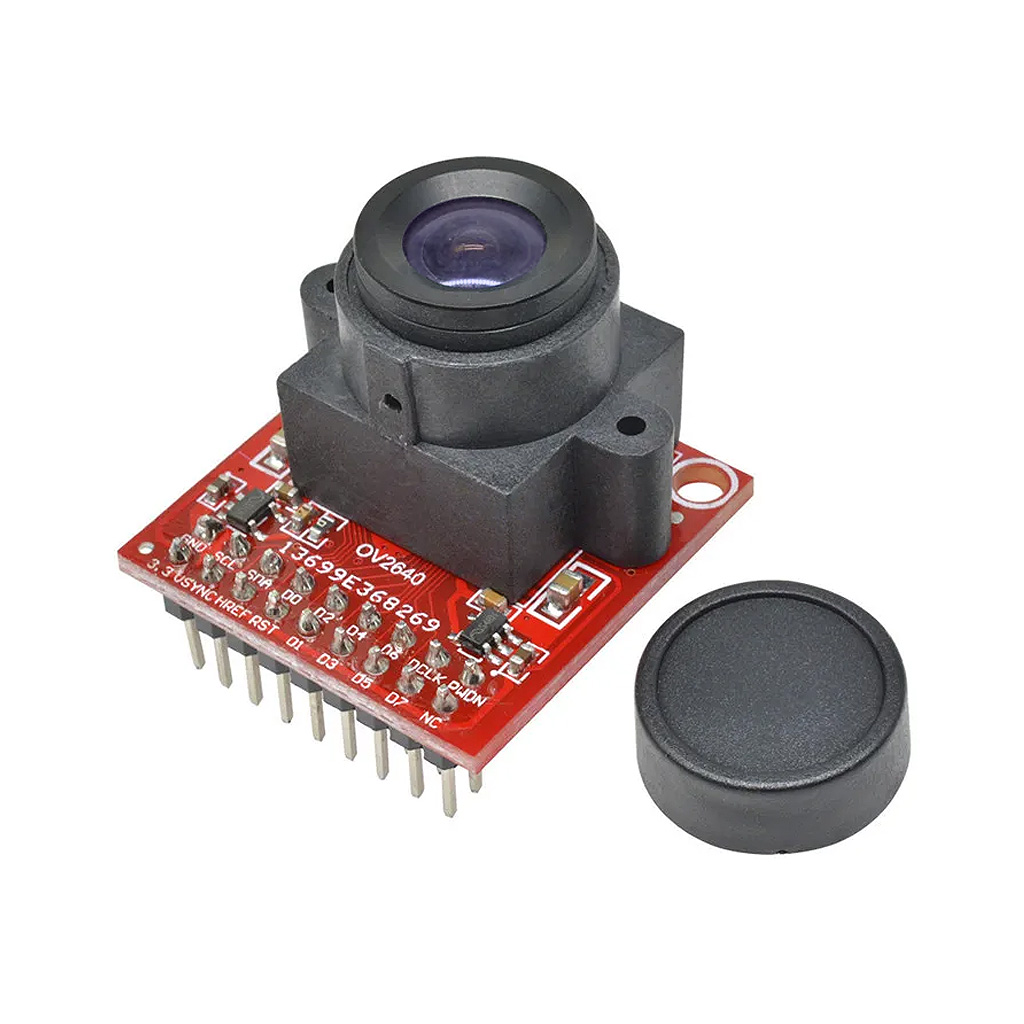

Выводы разъёма подключения

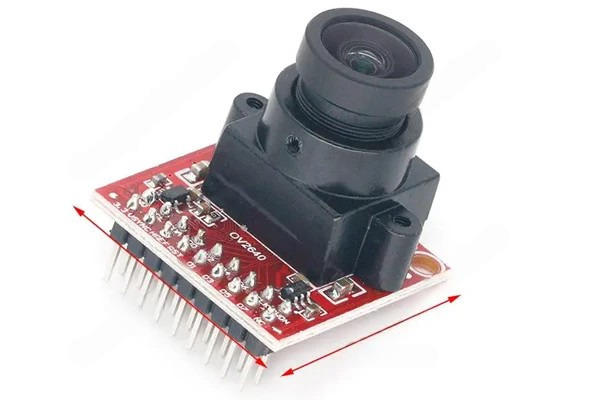

Физические размеры, мм

Документация

1. Спецификация на матрицу OV2640 OmniVision (англ., PDF);
2. Спецификация последовательной шины управления камерой SCCB (англ., PDF);
