Датчик переменного тока однофазный трансформаторный 5А
Код товара: CTTL15538
Есть в наличии| 130 c |
| 130 c |
 |
|
|

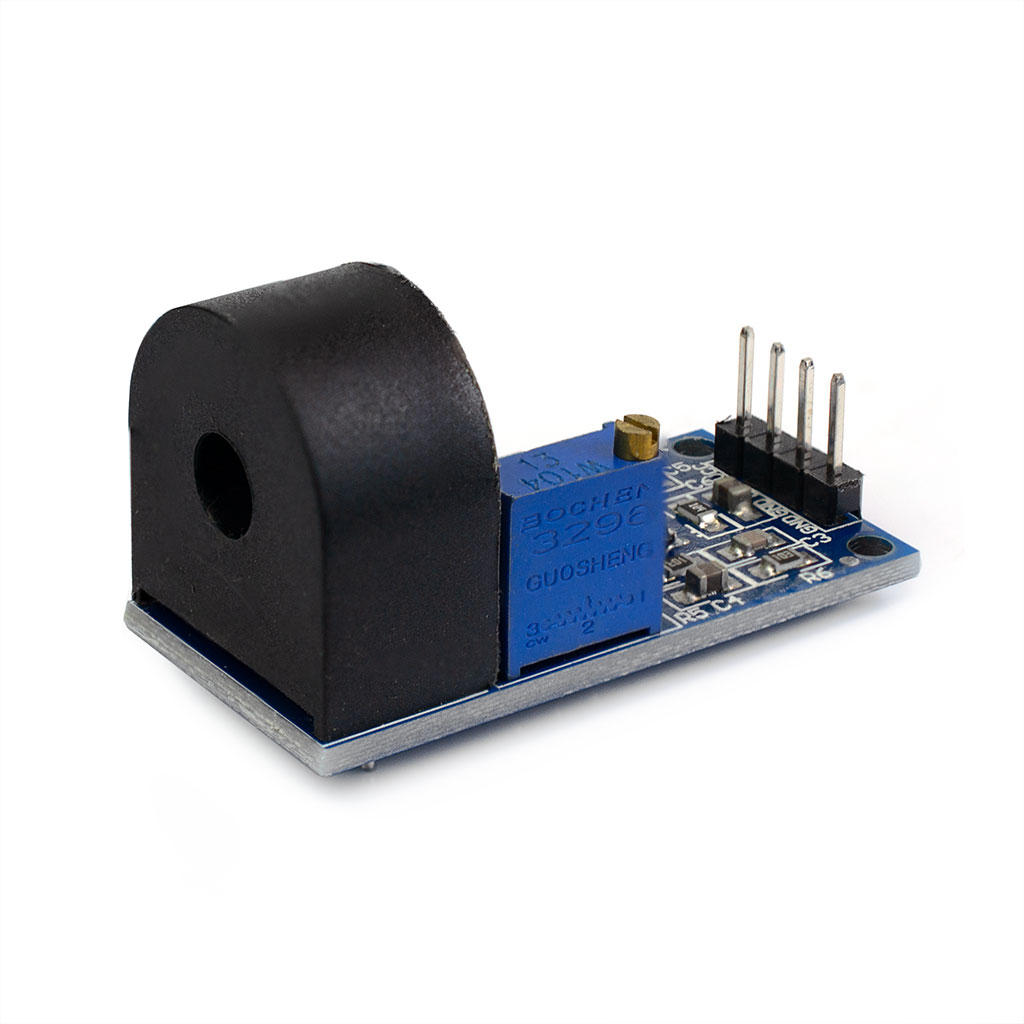

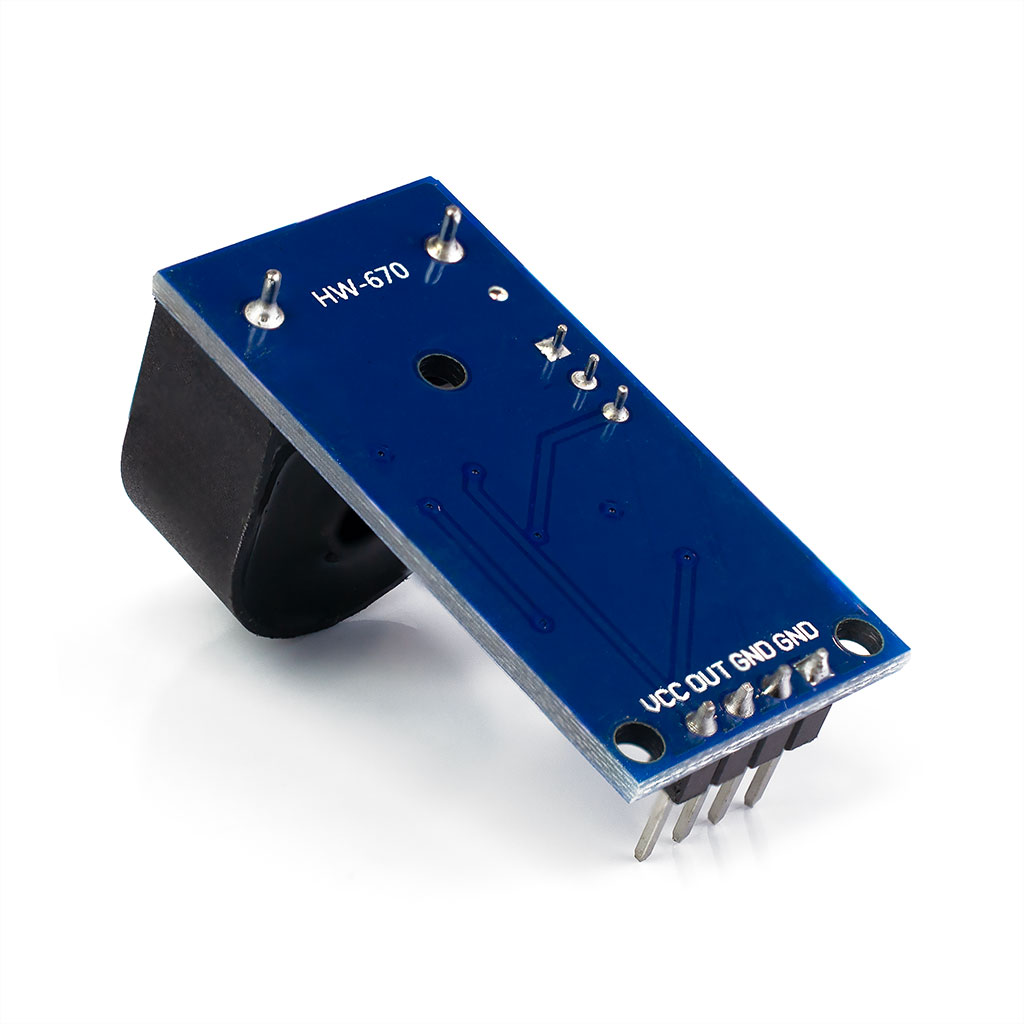

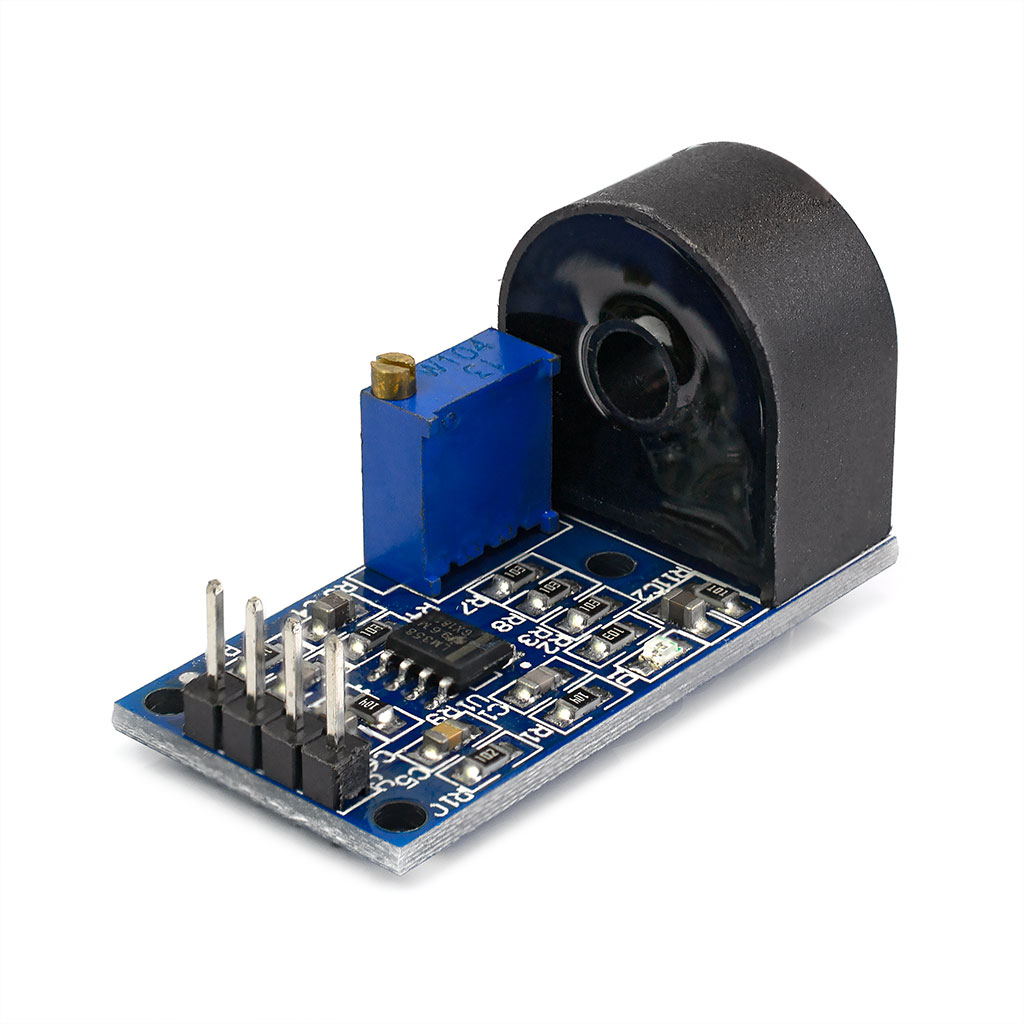

Датчик переменного тока однофазный трансформаторный HW-670 позволяет обнаруживать и максимально приближённо измерять силу тока до 5А, протекающего в бытовых или промышленных электросетях с переменным напряжением. Датчик обеспечивает гальваническую развязку от измеряемой цепи, данные измерения можно передавать непосредственно на внешний контроллер. Плата HW-670 оснащена аналоговым выходом с подстройкой максимального уровня выходного сигнала переменного напряжения, не превышающего 1/2 напряжения питания модуля HW-670. Датчик построен на базе миниатюрного трансформатора тока ZMCT103 с коэффициентом преобразования 1000:1, имеет небольшие размеры и вес, способен работать в широком диапазоне температур.
Технические характеристики

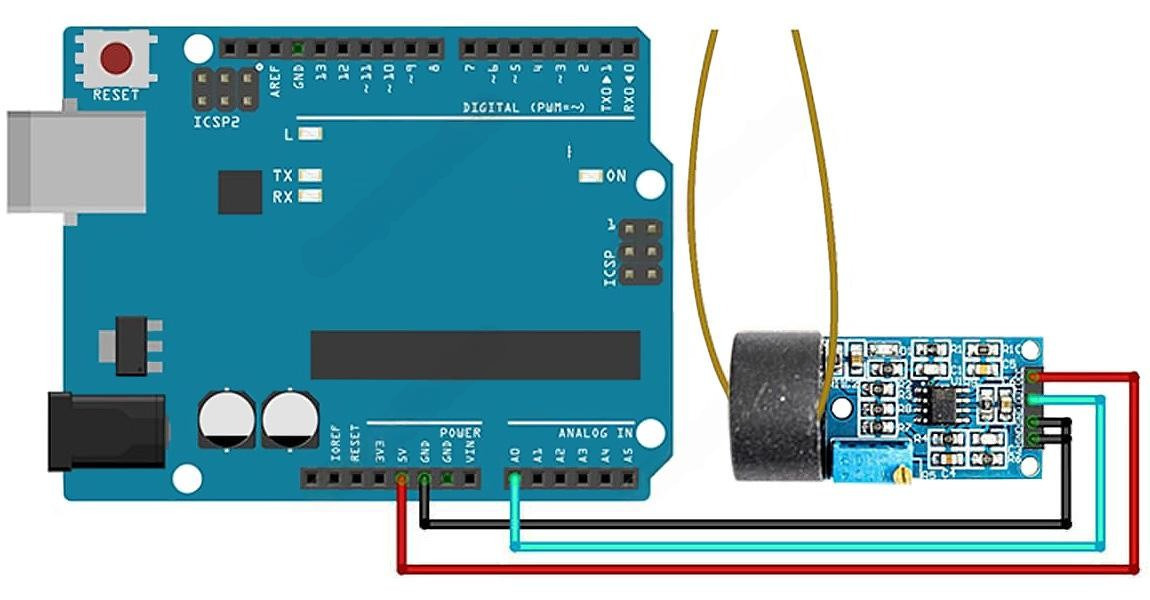

Пример схемы подключения датчика HW-670 к контроллеру Arduino UNO R3
 |
Для демонстрации работы датчика HW-670 как нельзя лучше подходит следующий скетч, взятый из справочника редактора Arduino IDE
int sensorPin = A0; // выход датчика подключен к аналоговому входу А0
int ledPin = 13; // светодиодный индикатор на цифровом входе-выходе 13 Arduino UNO
int sensorValue = 0; // переменная для сохранения значений, полученных от датчика
void setup() {
// назначаем ledPin в режим ВЫВОД:
pinMode(ledPin, OUTPUT);
}
void loop() {
// считываем значение из сенсора:
sensorValue = analogRead(sensorPin);
// включаем индикатор ledPin
digitalWrite(ledPin, HIGH);
// останавливаем программу на <sensorValue> миллисекунд:
delay(sensorValue);
// выключаем индикатор ledPin:
digitalWrite(ledPin, LOW);
// останавливаем программу на <sensorValue> миллисекунд:
delay(sensorValue);
}
Принципиальная схема модуля HW-670 / датчика переменного тока однофазного 5А
 |
------------------
СЕЕД15538:130
