Описание

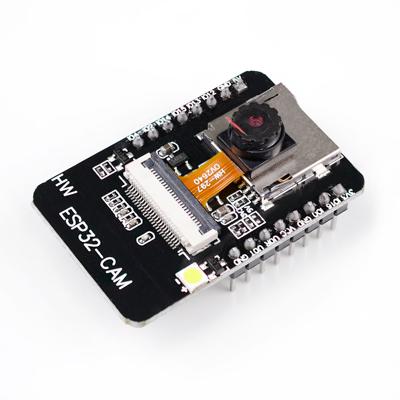

ESP32-CAM — это отладочная плата на базе ESP32-S, камерой OV2640 разрешением 2 мегапикселя (возможна установка камеры OV7670), слотом для карт microSD, и несколькими GPIO для подключения периферийных устройств.
Wi-Fi + Bluetooth модуль ESP32S - это современная линейка модулей WiFi, продолжение зарекомендовавшего себя на рынке как IoT интернет вещей модуля WiFi ESP8266. Этот модуль вобрал в себя все самое лучшее от предыдущей версии и дополнен новыми возможностями.
Характеристики ESP32S:
Wi-Fi:
Bluetooth:
Часы и таймер:
Интерфейсы:
Характеристики камеры OV2640:
Расположение выводов.
 |
ESP32-CAM& имеет три GND пина и два контакта питания : 3,3 В и 5 В. Вы можете подключить питание ESP32-CAM& к 3,3 В или 5 В. Тем не менее, возникают ошибки в работе, при подключении питания ESP32-CAM к 3.3V, поэтому советую подключать ESP32-CAM к 5V pin питания.
Также на шелкографии есть обозначение VCC. Он не используется для питания ESP32-CAM, это вывод предназначен для подключения внешних потребителей. Он может выводить 5 В или 3,3 В в зависимости от установленной перемычки, которая расположена рядом с выводом VCC.
GPIO1 и GPIO3 — это последовательный интерфейс (контакты TX и RX) используемый для прошивки ESP32-CAM (по крайней мере в первый раз, затем можно использовать "прошивку по воздуху"). Напряжение логического уровня USB/UART-TTL переходника не должно превышать 3.3 вольт. В противном случае неизбежно повреждение модуля ESP32.
GPIO0 определяет, находится ли ESP32 в режиме прошивки, для прошивки необходимо GPIO0 подключить к GND.
Питание модуля лучше осуществлять напряжением 5 вольт, через соответствующий разъем. Питания в 3.3 вольта, при питании через соответствующий разъем, может быть недостаточно для нормальной прошивки ESP32-CAM.
 |
Следующие контакты используются для взаимодействия с картой памяти microSD, когда она установлена в соответствующий разъем на плате.
| MicroSD card | ESP32 |
| CLK | GPIO 14 |
| CMD | GPIO 15 |
| DATA0 | GPIO 2 |
| DATA1 / flashlight | GPIO 4 |
| DATA2 | GPIO 12 |
| DATA3 | GPIO 13 |
Если вы не используете карту microSD, вы можете использовать эти контакты как обычные входы / выходы.
ESP32-CAM имеет очень яркий встроенный светодиод, который может работать как вспышка при съемке. Светодиод внутренне подключен к GPIO4.
Рядом с кнопкой RST есть встроенный красный светодиод, который внутренне подключен к GPIO 33. Этот светодиод работает с перевернутой логикой, LOW - включен, HIGH - выключен.
Соединения между камерой и ESP32-CAM показаны в следующей таблице.
| OV2640 CAMERA | ESP32 | Variable name in code |
| D0 | GPIO 5 | Y2_GPIO_NUM |
| D1 | GPIO 18 | Y3_GPIO_NUM |
| D2 | GPIO 19 | Y4_GPIO_NUM |
| D3 | GPIO 21 | Y5_GPIO_NUM |
| D4 | GPIO 36 | Y6_GPIO_NUM |
| D5 | GPIO 39 | Y7_GPIO_NUM |
| D6 | GPIO 34 | Y8_GPIO_NUM |
| D7 | GPIO 35 | Y9_GPIO_NUM |
| XCLK | GPIO 0 | XCLK_GPIO_NUM |
| PCLK | GPIO 22 | PCLK_GPIO_NUM |
| VSYNC | GPIO 25 | VSYNC_GPIO_NUM |
| HREF | GPIO 23 | HREF_GPIO_NUM |
| SDA | GPIO 26 | SIOD_GPIO_NUM |
| SCL | GPIO 27 | SIOC_GPIO_NUM |
| POWER PIN | GPIO 32 | PWDN_GPIO_NUM |
Принципиальная схема
 |
Документация
- Спецификаця контроллера ESP32-S Espressif (англ., PDF);
- Спецификация на матрицу OV2640 OmniVision (англ., PDF);
- Спецификация модуля-камеры ESP32-CAM (англ., PDF);
- Краткое описание камеры OV2640 (англ., PDF);
------------------
