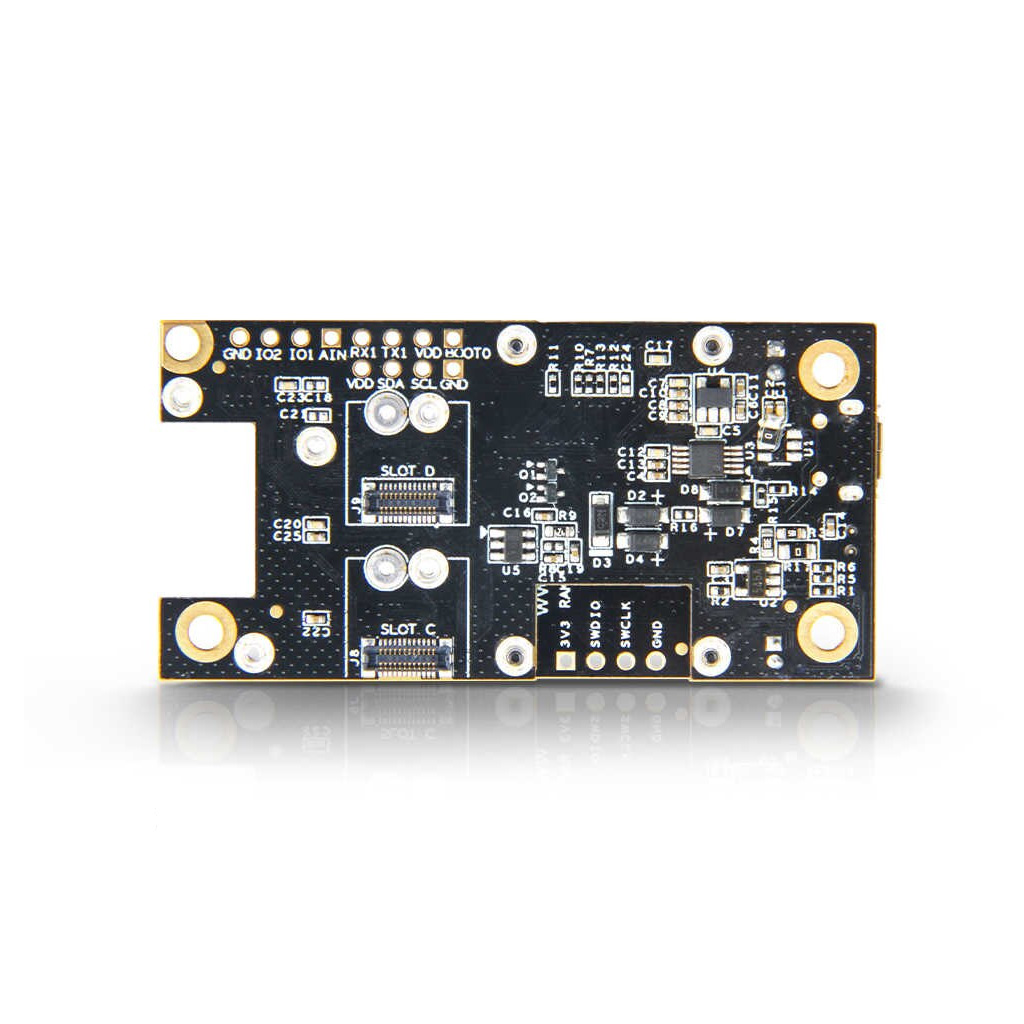

Оценочная плата RAK4200 Evaluation board — это продукт линейки WisBlock, состоящий из модуля RAK4200 WisDuo LPWAN и базовой платы RAK5005-O Base Board. Оценочная плата RAK4200 Evaluation board оснащена доступом ко всем имеющимся в модуле LPWAN RAK4200 последовательным портам и портам GPIO с простой настройкой для их использования в разработке LoRa-приложений. Центральный модуль RAK4200 включает в себя микроконтроллер STM32L071KB и микросхему SX1276 радиочастотного LoRa-передатчика. Система из двух интегрированных чипов имеет сверхнизкое энергопотребление, всего 11.8 мкА в спящем режиме, и высокую выходную мощность LoRa (до 19 дБм макс) в рабочем режиме. Модуль совместим со спецификацией LoRaWAN 1.0.2, поддерживает коммуникацию между конечными устройствами Точка-Точка (P2P LoRa, Point-to-Point). Модуль RAK4200 считается одним из самых востребованных в приложениях, требующих сбор данных на больших расстояниях с экономичным, низким энергопотреблением.

Технология беспроводной связи LoRa (Long Range)
Технология беспроводной связи LoRa функционирует в безлицензионных субгигагерцовых радиочастотных диапазонах, таких как 433 МГц, 868 МГц (Европа), 915 МГц (Северная Америка), и в ряде других территориальных зон, среди которых присутствуют Китай, Россия, Индия, Австралия, Корея и Азия). Технология LoRa подарила миру возможность передачи радиосигналов на большие расстояния, а это до 10 км и даже более в сельской местности, а также до 2 км в городских условия с высокой плотностью застройки. Обладая столь внушительными показателями дистанции, с учётом бюджетного ценового диапазона клиентского оборудования с низким энергопотреблением (менее 10 мкА), гораздо более эффективна в спектре IoT-решений по сравнению с повсеместно распространёнными аналогами WiFi и Bluetooth. Технология представлена в двух частях: LoRa (физический уровень), и LoRaWAN (Long Range Wide Area Network) верхние уровни. LoRa - это технология физического уровня, использующая модуляцию с расширенным спектром частот (CSS). Это первая недорогая реализация CSS для коммерческого использования.

Ключевые особенности:
Модуль LPWAN для проектов Умного города, Умного сельского хозяйства, Умной промышленности
Порты вход/выход: UART/I2C/GPIO
Частотный диапазон: модель (H) 868МГц
Маломощная беспроводная система с полосой пропускания от 7.8 кГц до 500 кГц
Мощность LoRa-передатчика (Tx) до 19 дБм
Ультранизкое энергопотребление, 1.5мкА в режиме сна (до 120мА в режиме LoRa TX@19дБм
Ядро: ARM 32-бит Cortex M0+ с компонентом защиты памяти
До 128 КБ флеш-памяти с коррекцией ошибок
20 КБ оперативной памяти
6 КБ памяти EEPROM с коррекцией ошибок
Напряжение питания: 3.7В ~ 4.2В (аккумуляторная батарея), 5В (солнечная батарея)
Температурный диапазон: -40°C to +85°C

Комплектация:
Оценочная плата RAK4200 (H) Evaluation Board;
LoRa антенна 868МГц (iPEX);
4-контактный разъём (2 штуки);
Кабель Micro USB;
Провода Dupont (13 штук).
------------------
