Компьютер FriendlyELEC NanoPC-T2 второго поколения — это полноценное многофункциональное устройство, собранное на одиночной плате с размерами 100*60мм. NanoPC-T2 представляет альтернативное высокоэффективное и недорогое решение, стоящее на одной ступени вместе с такими платформами как: Raspberry Pi, Odysses-STM32, Odroid, Pine64, Radxa, Repka Pi, Asus Thinker Board, StarFive, Nezha, M7Plus и др. NanoPC-T2 обладает полным набором системных компонентов, свойственных обычному настольному или портативному ПК. Производится NanoPC-T2 для профессионалов и корпоративных пользователей, наиболее часто применяется в коммерческих или промышленных приложениях. Например, на одноплатнике разрабатываются сети с датчиками или сенсорами, многоканальные беспроводные коммутаторы или сетевые хранилища (NAS-серверы), автоматизированные справочные терминалы или вендинговые автоматы, а также многое другое. NanoPC-T2 совместим с некоторыми версиями популярных операционных систем: UbuntuCore (Lubuntu 16.04/18.04), Androd 4.4 KitKat, Android 5.1 Lollipop или Debian8. Несмотря на своё исходное целевое предназначение, NanoPC-T2 превосходно справляется со множеством самых разных задач в условиях домашней эксплуатации, во многом способен заменить стационарный компьютер, смартфон или планшет. Хорошо подходит для направления моделирования роботизированной техники или устройств виртуальной / дополненной реальности.
В основе FriendlyELEC NanoPC-T2 задействован 4-ядерный 32-разрядный процессор ARM Samsung S5P4418 Cortex-A9, работающий на максимальной тактовой частоте 1.4ГГц, с интегрированным акселератором 3Д-графики Mali-400MP. Cortex-A9 поддерживает технологию масштабирования тактовой частоты с автоматическим разгоном или замедлением в соответствии с уровнем нагрузки. Компьютер NanoPC-T2 укомплектован 1ГБ чипом ОЗУ-памяти и чипом ПЗУ-памяти (eMMC) в размере 8ГБ. Загрузка ОС предусмотрена либо из карты памяти формата SD макс. 32ГБ, либо из встроенной памяти. Образ системы переносится в блок eMMC через eflasher. Одноплатник NanoPC-T2 выделяется среди конкурентов одним из самых богатых наборов аппаратных интерфейсов для подключения внешней периферии. Высокая плотность размещения элементов на печатной плате обеспечивается разводкой электронной схемы мини-ПК в 6-слойном текстолите. NanoPC-T2 может воспроизводить и записывать видео в разрешении 1080P Full-HD H.264, имеет 4 порта USB-A и 1 порт MicroUSB-OTG. Одноплатник оборудован несколькими портами для коммуникации с внешними дисплеями или камерами, их разъёмы содержат шины параллельной передачи данных RGB-888, DVP, MIPI-CSI и MIPI-DSI. С сетями NanoPC-T2 взаимодействует с помощью модулей WiFi 2.4ГГц/Bluetooth 4.0 и 1Gb Ethernet. Ему достаточно всего 10Вт энергии от источника стабильного напряжения постоянного тока с выходными параметрами 5В / 2А.

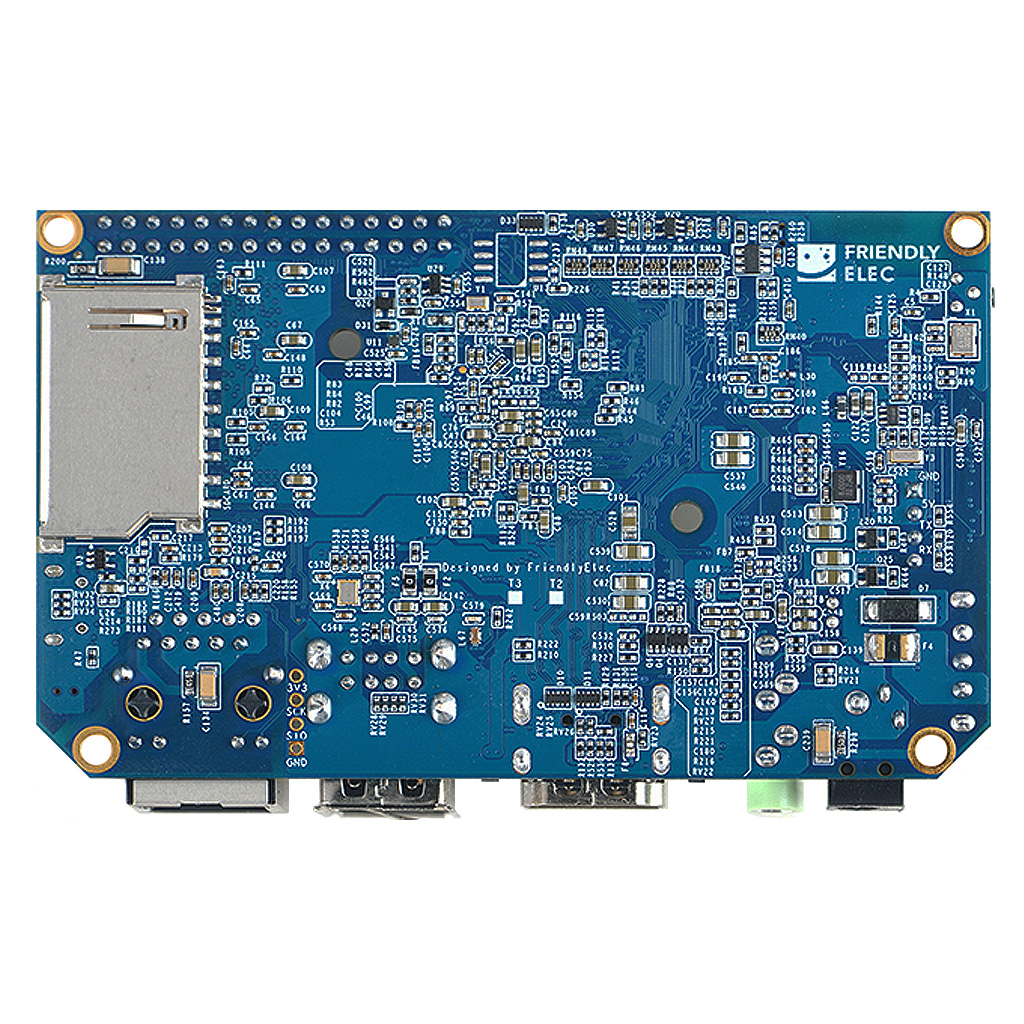

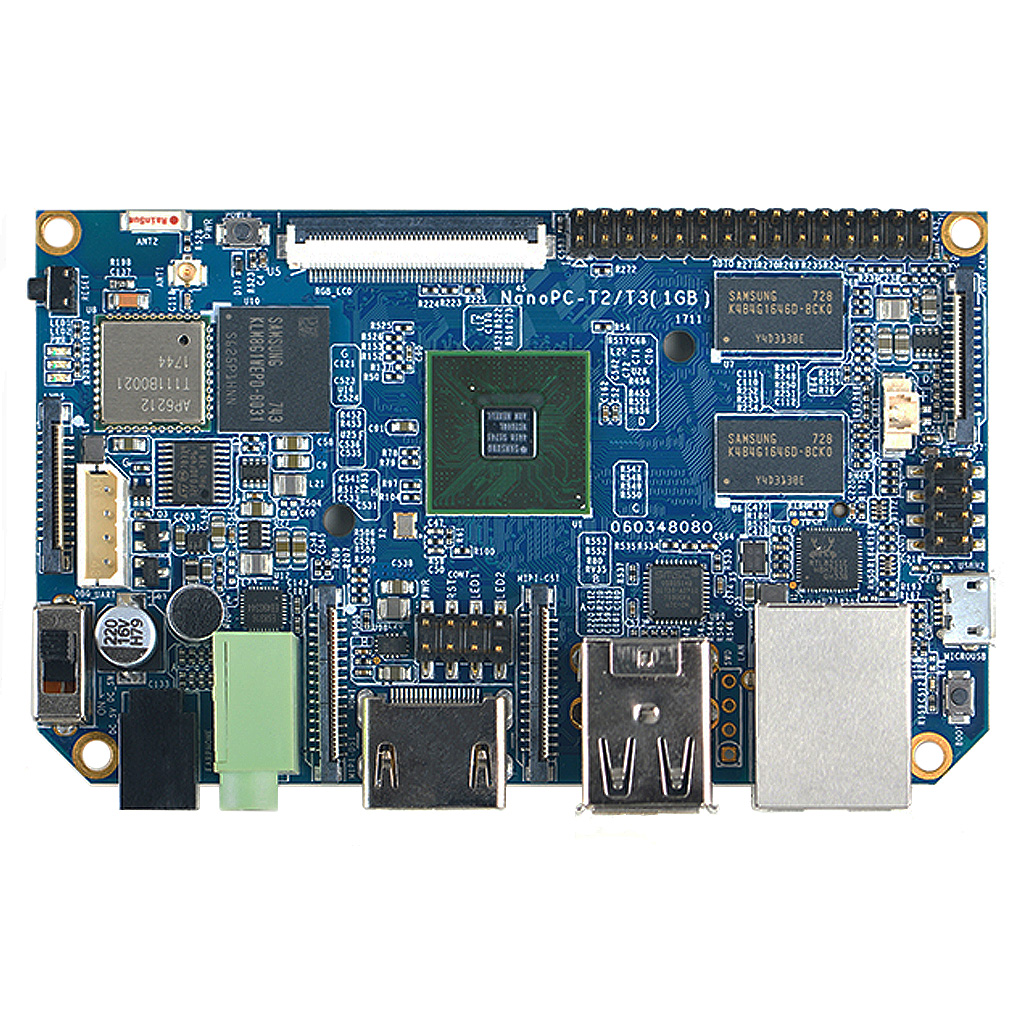

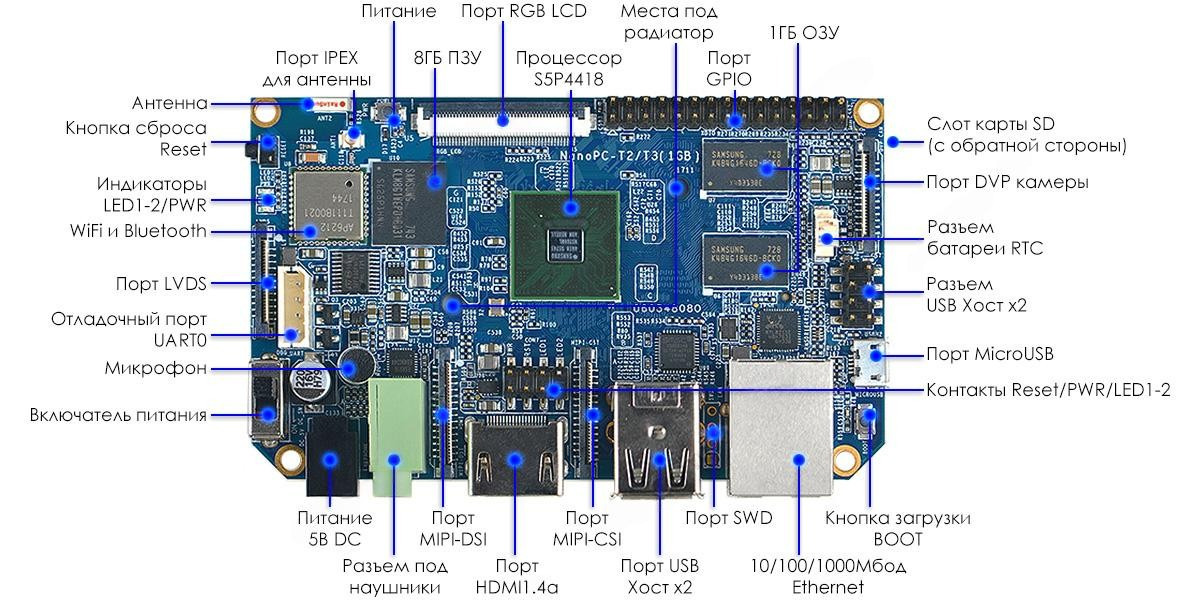

Расположение компонентов и интерфейсов NanoPC-T2
 |

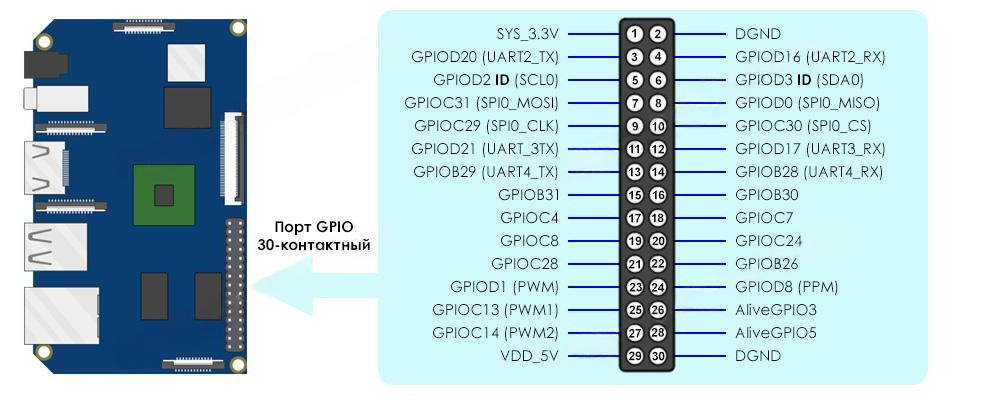

Диаграмма разводки выводов GPIO 30-контактного порта NanoPC-T2

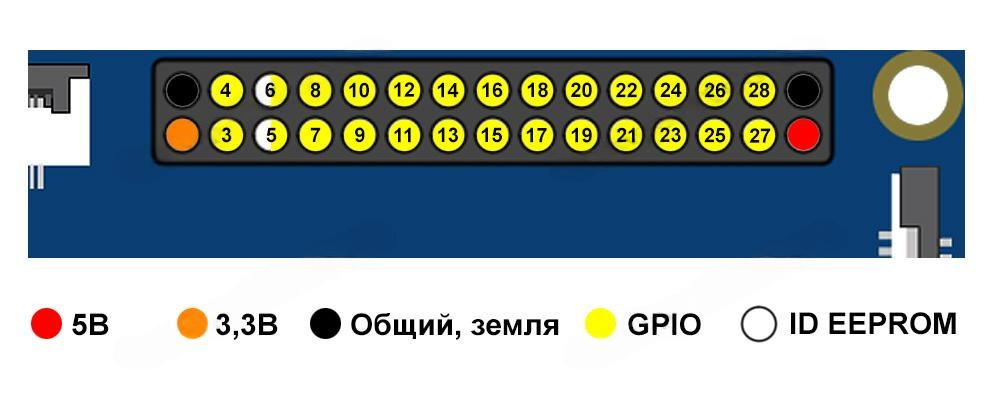

Порт GPIO (англ.сокр. - общецелевой вход-выход) содержит набор из 30 выводов, передающих или принимающих различные виды сигналов от внешних устройств, в том числе среди них присутствуют линии низковольтного напряжения 3.3В и 5В для питания подкюченных устройств (датчиков, сенсоров, индикаторов или других контроллеров). Любой из контактов GPIO может быть программно назначен на вход или выход. Максимальное напряжение логических контактов GPIO составляет 3.3В. Расстояние между выводами типовое - 2.54мм (0.1").
 |
Аппаратный идентификатор оборудования (EEPROM)
На плате NanoPC-T2 установлен отдельный чип EEPROM модель 24AA025E48T-I/OT с записанным в него уникальным индентифкатором (MAC-адресом). EEPROM соединён с шиной I2С0, его адрес - 0х51. Производитель FriendlyELEC не рекомендует подключение к шине I2C0 таких же микросхем из-за возможного конфликта адресов, а также чипов из серии 24C04, 24C08 и 24C16. Взамен перечисленных могут быть использованы аналогичные чипы из серии 24C01, 24C02 или 24C256.
 |
Перечень выводов интерфейса LVDS
| № | Назначение | № | Назначение | № | Назначение | № | Назначение |
| 1 | VDD_5V | 7 | LVDS_Y1M | 13 | LVDS_CLKM | 19 | GPIOB18 |
| 2 | VDD_5V | 8 | LVDS_Y1P | 14 | LVDS_CLKP | 20 | D_GND |
| 3 | VDD_5V | 9 | D_GND | 15 | D_GND | 21 | SCL2 |
| 4 | LVDS_Y0M | 10 | LVDS_Y2M | 16 | LVDS_Y3M | 22 | SDA2 |
| 5 | LVDS_Y0P | 11 | LVDS_Y2P | 17 | LVDS_Y3P | 23 | GPIOC16 |
| 6 | D_GND | 12 | D_GND | 18 | D_GND | 24 | D_GND |
Перечень выводов интерфейса DVP Camera
| № | Назначение | № | Назначение | № | Назначение | № | Назначение |
| 1 | SYS_3.3V | 7 | D_GND | 13 | D_GND | 19 | Data Bit 4 |
| 2 | SYS_3.3V | 8 | GPIOC13/PWM1 | 14 | PCLK | 20 | Data Bit 3 |
| 3 | SCL0 | 9 | D_GND | 15 | D_GND | 21 | Data Bit 2 |
| 4 | SDA0 | 10 | Не соединён | 16 | Data Bit 7 | 22 | Data Bit 1 |
| 5 | GPIOB14 | 11 | VSYNC | 17 | Data Bit 6 | 23 | Data Bit 0 |
| 6 | GPIOB16 | 12 | HREF | 18 | Data Bit 5 | 24 | D_GND |
Перечень выводов интерфейса MIPI-DSI
| № | Назначение | № | Назначение | № | Назначение | № | Назначение |
| 1 | VDD_5V | 9 | D_GND | 17 | MIPIDSI-DP3 | 25 | MIPIDSI-DN0 |
| 2 | VDD_5V | 10 | GPIOC1 | 18 | D_GND | 26 | MIPIDSI-DP0 |
| 3 | VDD_5V | 11 | D_GND | 19 | MIPIDSI-DN2 | 27 | D_GND |
| 4 | D_GND | 12 | GPIOA28 | 20 | MIPIDSI-DP2 | 28 | MIPIDSI-DNCLK |
| 5 | SDA2 | 13 | nRESETOUT | 21 | D_GND | 29 | MIPIDSI-DPCLK |
| 6 | SCL2 | 14 | D_GND | 22 | MIPIDSI-DN1 | 30 | D_GND |
| 7 | D_GND | 15 | D_GND | 23 | MIPIDSI-DP1 | ||
| 8 | GPIOC16 | 16 | MIPIDSI-DN3 | 24 | D_GND |
Перечень выводов интерфейса MIPI-CSI
| № | Назначение | № | Назначение | № | Назначение | № | Назначение |
| 1 | SYS_3.3V | 9 | GPIOC10/SPI2_CS | 17 | MIPICSI-DP3 | 25 | MIPICSI-DN0 |
| 2 | SYS_3.3V | 10 | GPIOC9/SPI2_CLK | 18 | D_GND | 26 | MIPICSI-DP0 |
| 3 | D_GND | 11 | D_GND | 19 | MIPICSI-DN2 | 27 | D_GND |
| 4 | SDA0 | 12 | GPIOB23 | 20 | MIPICSI-DP2 | 28 | MIPICSI-DNCLK |
| 5 | SCL0 | 13 | GPIOC2 | 21 | D_GND | 29 | MIPICSI-DPCLK |
| 6 | D_GND | 14 | GPIOC13/PWM1 | 22 | MIPICSI-DN1 | 30 | D_GND |
| 7 | GPIOC12/SPI2_MOSI | 15 | D_GND | 23 | MIPICSI-DP1 | ||
| 8 | GPIOC11/SPI2_MISO | 16 | MIPICSI-DN3 | 24 | D_GND |
Перечень выводов интерфейса RGB LCD
| Контакт# | Название | Описание |
| 1, 2 | VDD_5V | +5В напряжение питания LCD |
| 11?20?29, 37, 38, 39, 40, 45 | DGND | Общий, заземление |
| 3-10 | LCD_B0-LCD_B7 | RGB синий составляющий, от младшего бита (LSB) к старшему биту (MSB) |
| 12-19 | LCD_G8-LCD_G15 | RGB зелёный составляющий, от младшего бита (LSB) к старшему биту (MSB) |
| 21-28 | LCD_R16-LCD_R23 | RGB красный составляющий, от младшего бита (LSB) к старшему биту (MSB) |
| 30 | GPIOB25 | Доступен пользователю |
| 31 | GPIOC15 | Интерфей 1-WIRE. Используется для идентификации модели LCD, управления подсветкой и функции сенсорной панели |
| 32 | nRESET | Исходящий низкоуровневый сигнал сброса |
| 33 | VDEN | Сигнал включения данных вертикальной развёртки |
| 34 | VSYNC | Сигнал вертикальной синхронизации |
| 35 | HSYNC | Сигнал горизонтальной синхронизации |
| 36 | VCLK | Сигнал синхронизации частоты пикселя |
| 41 | I2C2_SCL | Тактирование шины I2C/IIC контроллера сенсорной панели |
| 42 | I2C2_SDA | Данные шины I2C/IIC контроллера сенсорной панели |
| 43 | GPIOC16 | Входящий сигнал прерывания контроллера сенсорной панели |
| 44 | NC | Нет соединения |

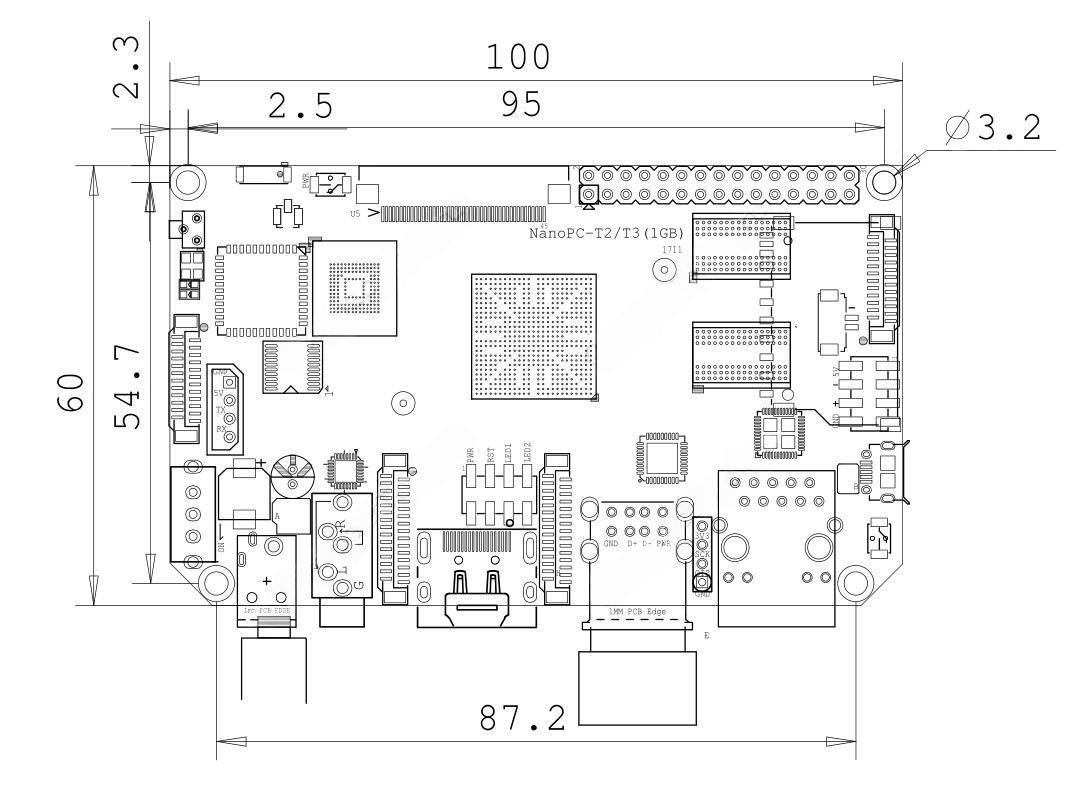

Физические размеры, мм
 |
Программное обеспечение
- Образы системы (Lubuntu, Android, FriendlyCore, FriendlyWRT) для NanoPC-T2;
- Репозитории FriendlyELEC на портале GitHub;
Документация и справочники
- Краткое руководство пользователя FriendlyELEC NanoPC-T2 (англ., web-ресурс);
- Электрическая принципиальная схема NanoPC-T2 (PDF);
- Спецификация контроллера S5P4418 Samsung (англ., PDF);
------------------
