Набирающая популярность молодая и перспективная технология беспроводной связи LoRa функционирует в безлицензионных субгигагерцовых радиочастотных диапазонах, таких как 433 МГц, 868 МГц (Европа), 915 МГц (Северная Америка), и в ряде других территориальных зон, среди которых присутствуют Китай, Россия, Индия, Австралия, Корея и Азия). Технология LoRa подарила миру возможность передачи радиосигналов на большие расстояния, а это до 10 км и даже более в сельской местности, а также до 2 км в городских условия с высокой плотностью застройки. Обладая столь внушительными показателями дистанции, с учётом бюджетного ценового диапазона клиентского оборудования с низким энергопотреблением (менее 10 мкА), гораздо более эффективна в спектре IoT-решений по сравнению с повсеместно распространёнными аналогами WiFi и Bluetooth. Технология представлена в двух частях: LoRa (физический уровень), и LoRaWAN (Long Range Wide Area Network) верхние уровни. LoRa - это технология физического уровня, использующая модуляцию с расширенным спектром частот (CSS). Это первая недорогая реализация CSS для коммерческого использования.

RAK4260 совместим со спецификацией LoRaWAN 1.0.2 и поддерживает связь в режиме точка-точка (Point-to-Point). Низкое энергопотребление и широкие возможности связи LoRa делают её подходящей для множества приложений в области Интернета вещей (IoT), таких как домашняя автоматизация, сети из датчиков и сенсоров, автоматизация зданий, приложения для персональных сетей (датчики и мониторы для здоровья / фитнеса и т. д).

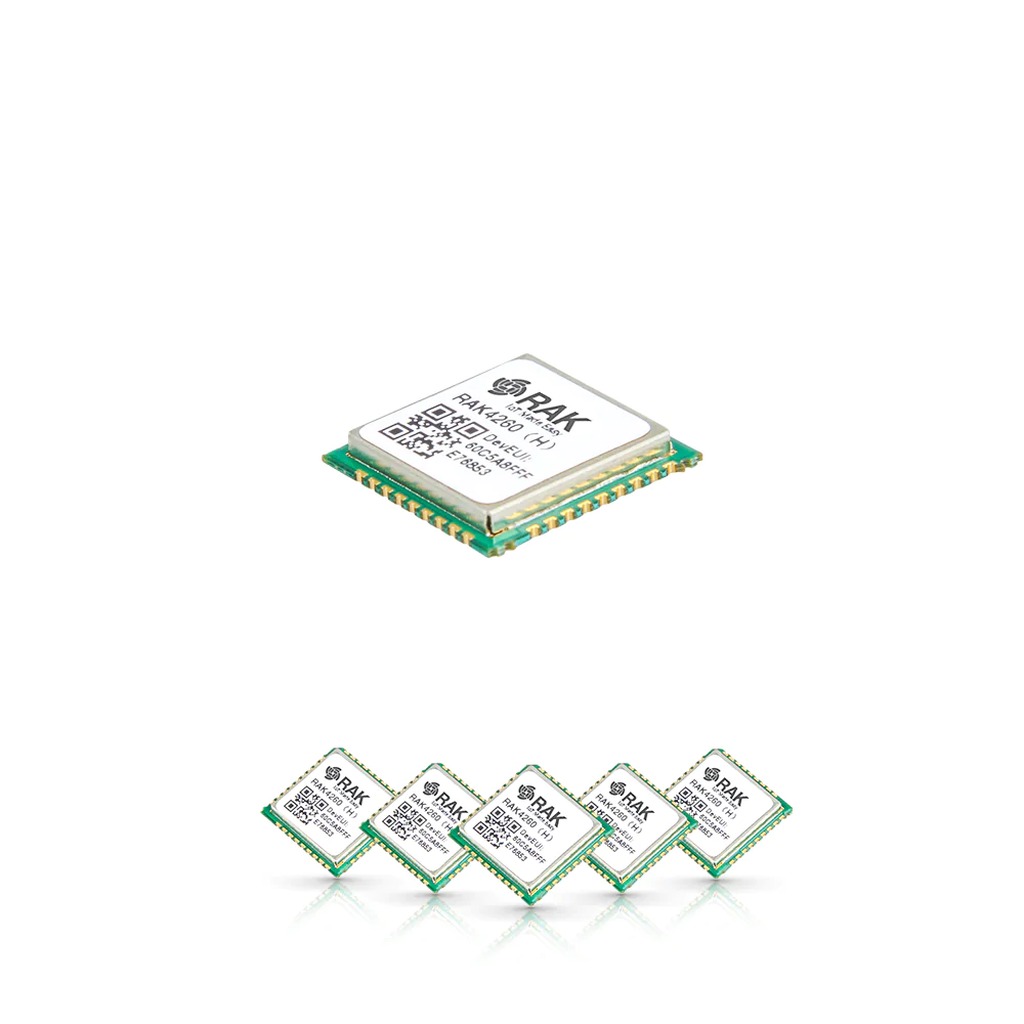

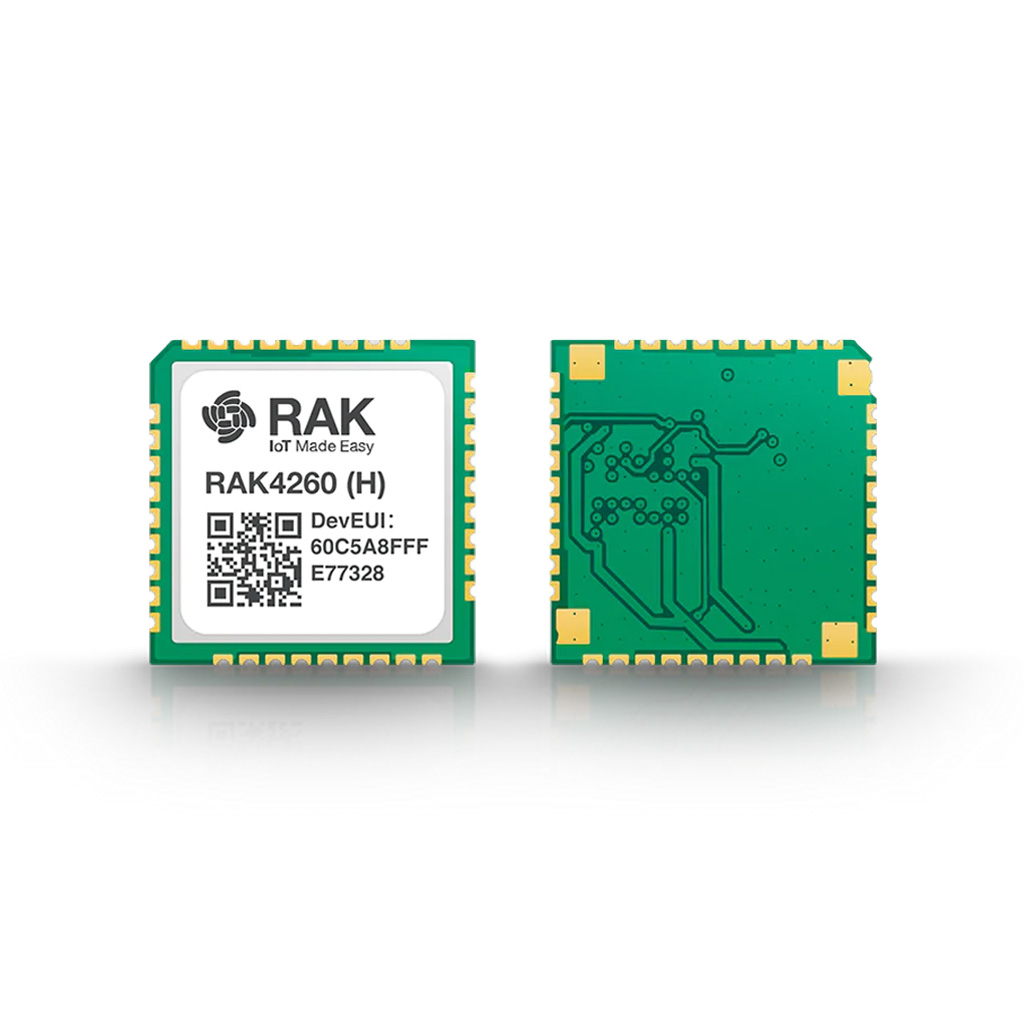

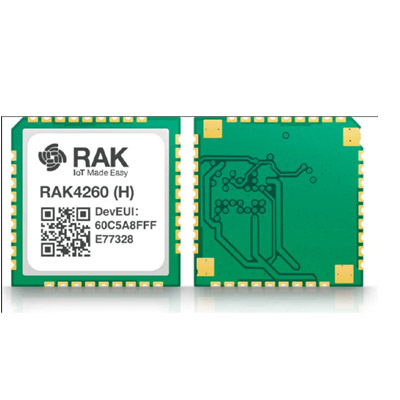

Модуль с приемопередатчиком LoRa выполнен в компактном корпусе SMD, имеет размеры 15х15х2мм. Чип-модуль RAK4260 построен на основе микроконтроллера ATSAMR34J1B. Он содержит в себе ядра 32-битного ARM Cortex M0+ и LoRa-трансивера SX1276. Высокий уровень интеграции добавил впечатляющих результатов: энергопотребление у RAK4260 в режиме сна всего 860 нА, а также высокая выходная мощность радиочастотного сигнала LoRa (20 дБм) в рабочем режиме. Чип SAMR располагает рядом аппаратных периферийных интерфейсов с широкими возможностями их согласования в последовательных стандартах I2C/SPI/UART. Обработка аналоговых сигналов возложена на 12-разрядный АЦП.

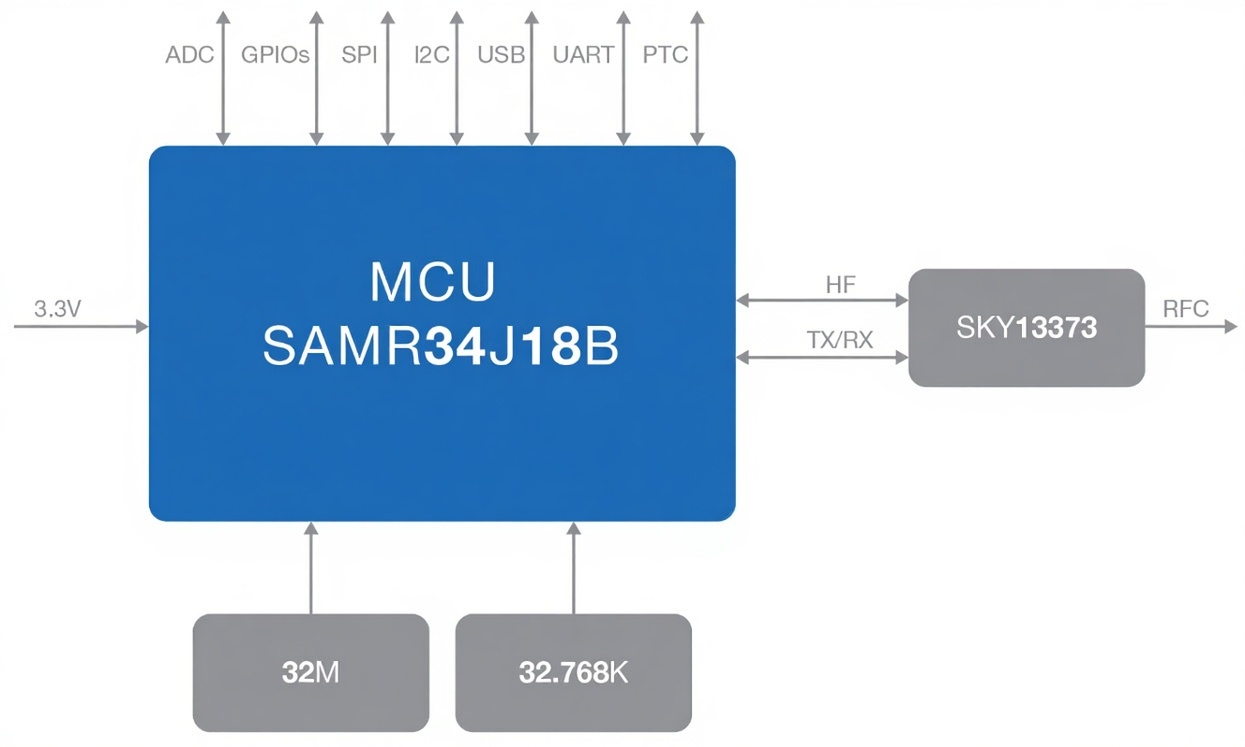

Блок-схема интерфейсов RAK4260

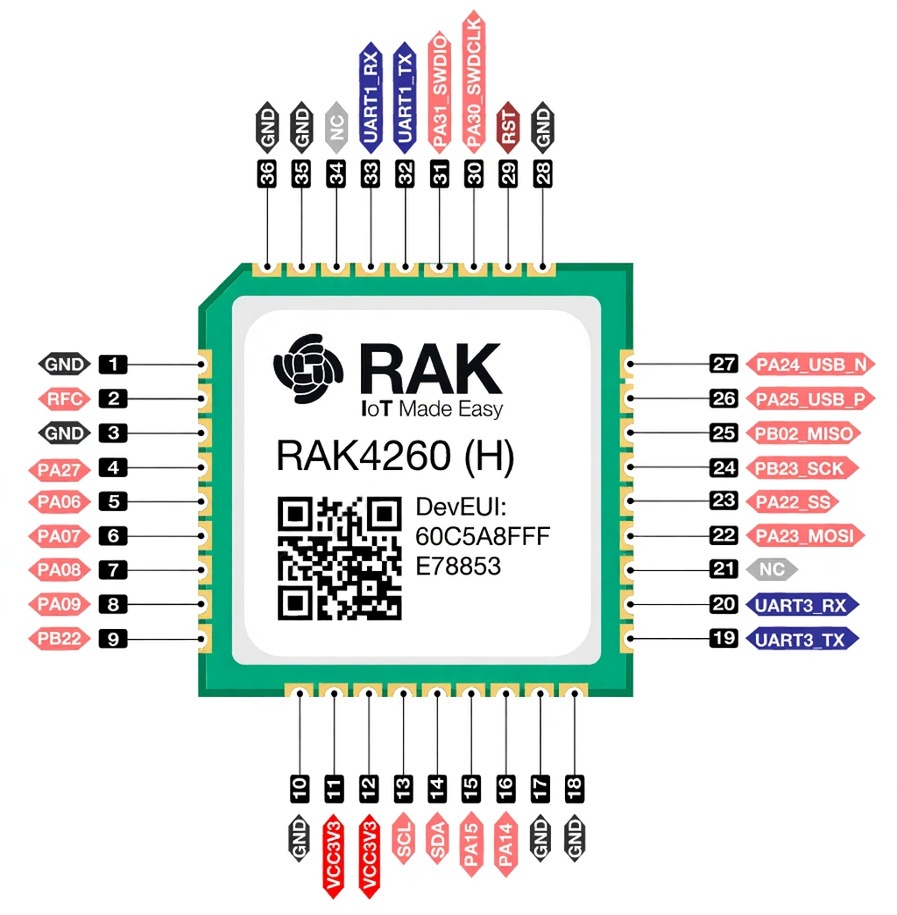

Расположение и назначение выводов SMT модуля RAK4260

РЧ интерфейс

SMT модуль RAK4260 поддерживает соединение с внешней антенной LoRa через радиочастотный порт RFC контроллера. Выход РЧ легко адаптируется под разные задачи стандартными антенными коннекторами iPEX или SMA.

Примечание. Перед подачей напряжения питания к RAK4260 следует подключить внешнюю съёмную/стационарную антенну. Эксплуатация модуля без антенны может привести к перманентному повреждению схемы платы.

Таблица логического управления переключением РЧ-режимов (L-низкий, H-высокий)

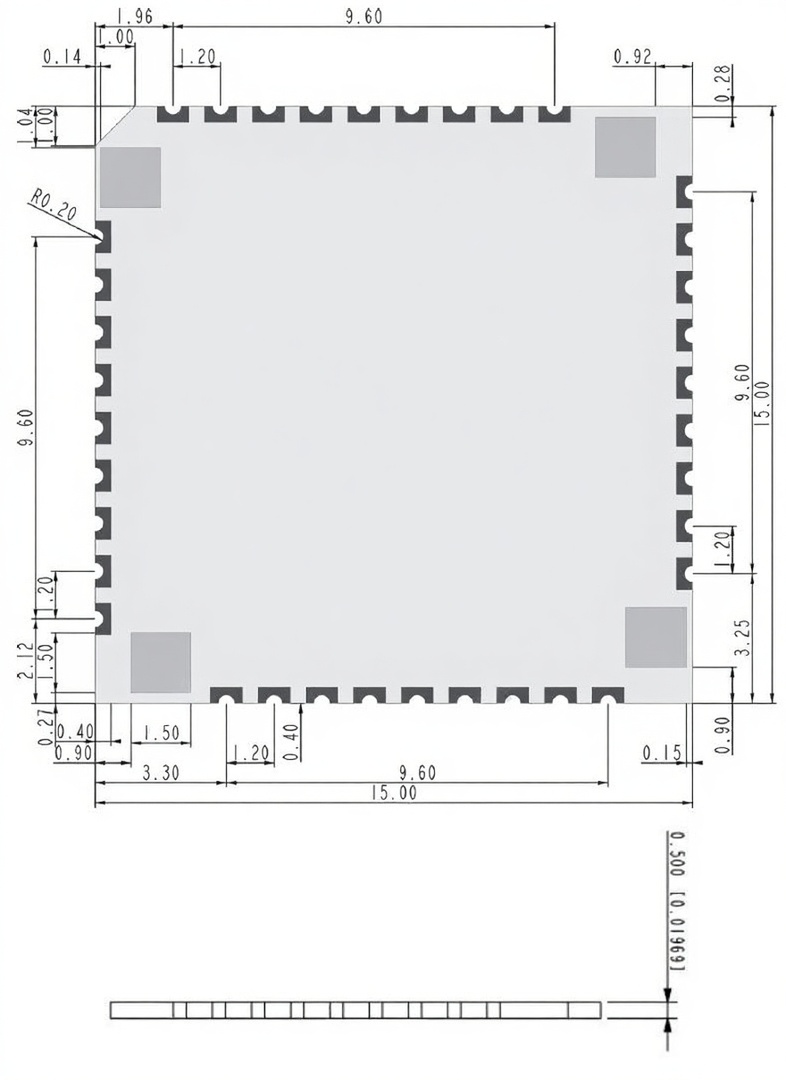

Физические размеры, мм

Техническая документация

1. Модуль RAK4260 описание продукта (англ., PDF);
2. Модуль RAK4260 WisDuo LoRa спецификация (англ., PDF);
3. Принципиальная схема RAK4260-E (PDF);
4. Спецификация SAM R34/R35 Microchip (англ., PDF);
5. Краткое руководство пользователя RAK4260;

Программное обеспечение

1. Прошивка RAK4260 (rar-архив), последнее обновление;
2. Демонстрационный код узла LoRa на чипе RAK4260;

Полезные ссылки

1. Референсный дизайн RAK4260 WisDuo;
