Описание

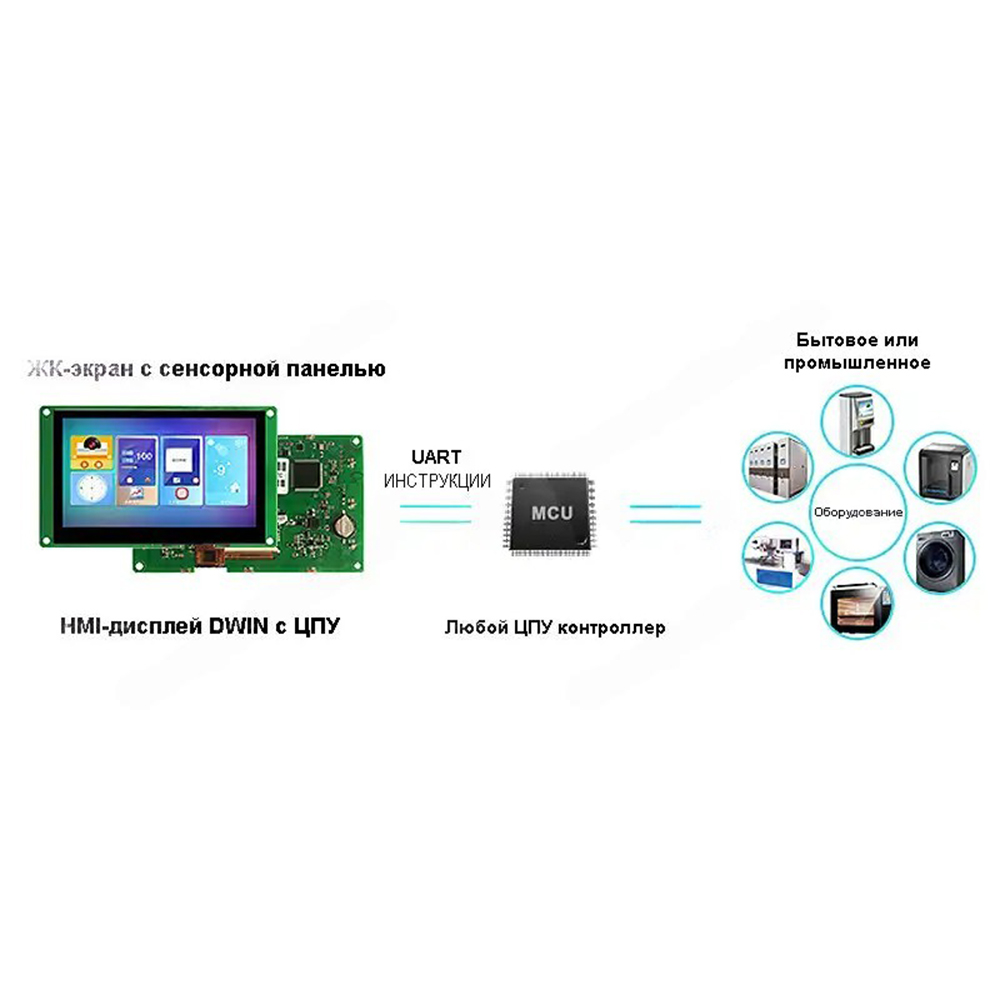

Сенсорные HMI-дисплеи DWIN характеризуют себя универсальным, полностью самодостаточным продуктом, обладающим высоким уровнем производительности и надёжности. На основе дисплеев DWIN активно ведётся разработка большого количества проектов с запланированной интеграцией HMI-интерфейса, о чём свидетельствует растущая заинтересованность разработчиков-изготовителей электронных устройств в сферах промышленности и медицины, автомобилестроения и коммерции, в том числе и в потребительском секторе. За счёт неоднократно проводимых улучшений конструкции и внутренней аппаратной оптимизации, все без исключения доступные на рынке графические HMI-модули DWIN входят в низкобюджетный ценовой диапазон.
Спроектированные специально для задач создания HMI-интерфейса с совершенно любым тематическим наполнением, устройства DWIN предлагают альтернативный вариант быстрой и лёгкой разработки пользовательского графического интерфейса (GUI) взамен классического подхода, c затратным по времени написанием, оптимизацией и отладкой равнозначной части кода приложения, которому потребуется некоторый объём свободных аппаратных ресурсов. Весь модельный ряд HMI-устройств DWIN выпускается в широком спектре технических характеристик, работает на фирменной ОС с ядром DGUS, поддерживает бесплатную программную среду DGUS для разработки дизайн-прошивки GUI. На выбор присутствуют несколько видов графических матриц TN/EWTN/IPS круглой, квадратной или прямоугольной формы с диагональю 1.3 - 21.5 дюйма и графическим разрешением от 240х240 до 1920х1080(FullHD) точек с цветовой палитрой 65 тыс., 262 тыс. или 16.7 млн. оттенков. Программируемые экранные панели DWIN отличаются друг от друга установленным резистивным или ёмкостным тачскрином (в том числе есть модели без него), наличием коммуникационных интерфейсов UART-TTL, GPIO(SPI/ADC/PWM), RS232, RS485, CAN и др, встроенной звукопроигрывающей системой, размерами внутренней памяти, допустимыми условиями эксплуатации и иными параметрами. В дисплейных модулях DWIN реализован, пожалуй, самый простой способ обновления пользовательского ПО без необходимости демонтажа HMI-устройства, предусматривающий загрузку с самой обычной флеш-карты, хранящей в себе предварительно подготовленные файлы нового приложения. Традиционный метод прошивки ПО DWIN организован через последовательную шину пользовательского интерфейса с проводным подключением к порту ПК.
Характеристики
Производитель: DWIN Technology

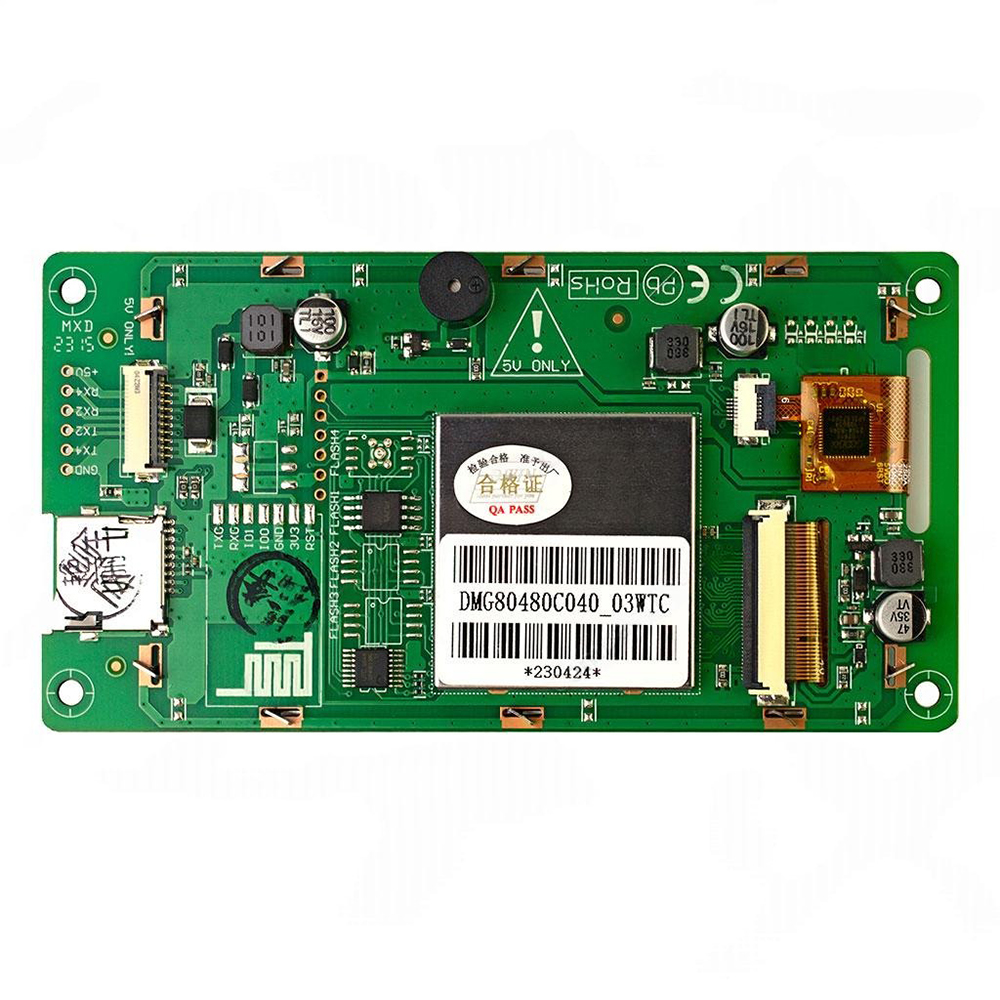

Модель: DMG80480C040_03WTC
Класс применения: коммерческий
Диагональ: 4.0" дюйма
Питание: 5В (рекомендуется 5В / 1А)
Допустимое напряжение: 4.5 ~ 5.5В DC
Потребляемый ток (подсветка макс.): до 200мА

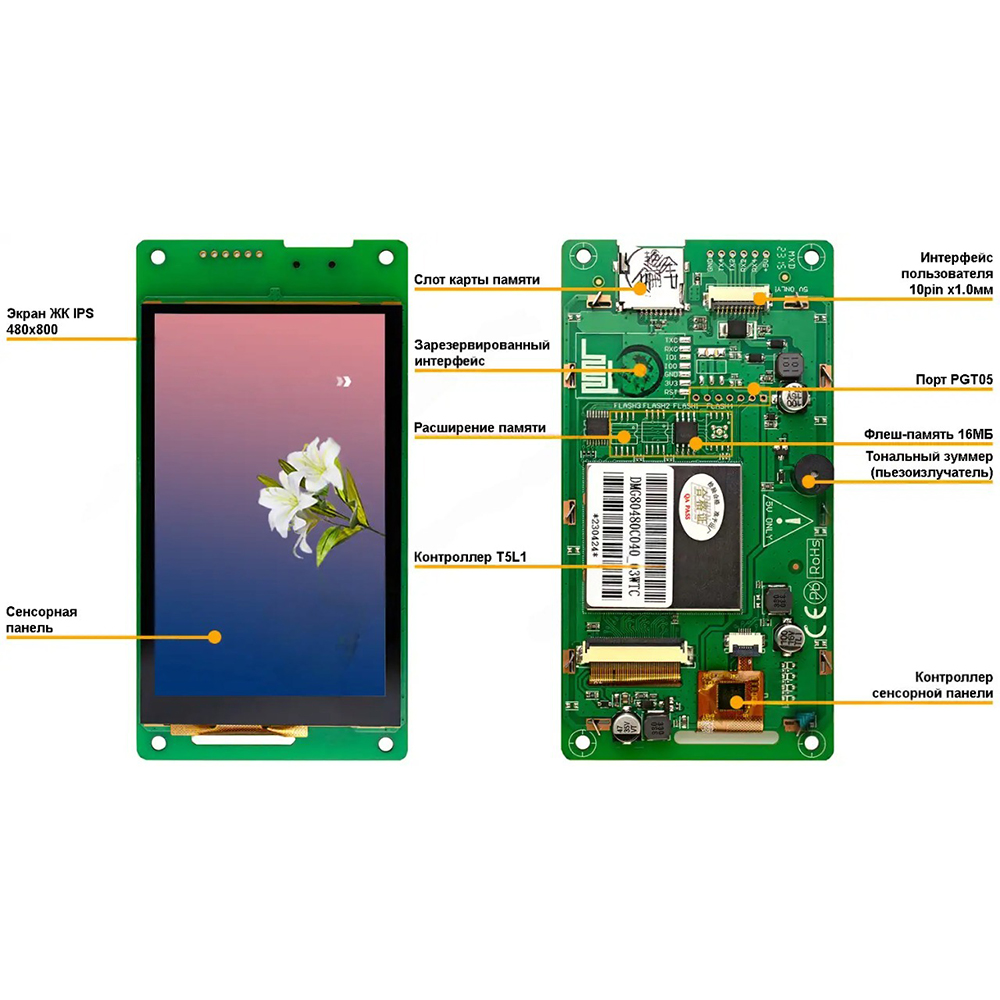

Микропроцессор: T5L1 ASIC на частоте до 250МГц
ОЗУ-память: 128КБ для хранения временных переменных
ПЗУ-память:
16МБ с возможностью расширения до 64МБ, для хранения шрифтов и изображений
512КБ для сохранения пользовательской базы данных
Экран

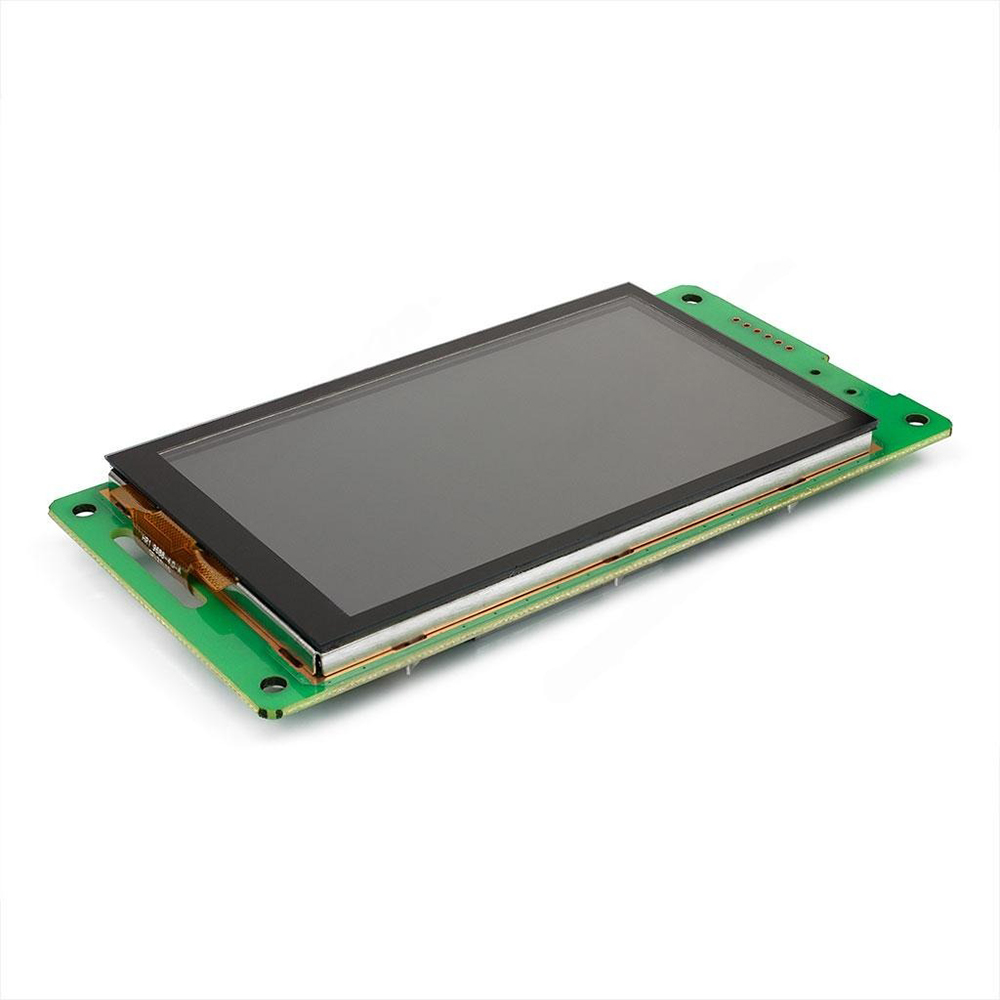

ЖК-матрица: IPS TFT LCD
Разрешение: 480 х 800 графических точек
Соотношение сторон: 3:5
Ориентация: альбомная, портретная (поворот 0°/90°/180°/270°)
Цветовая палитра: 24-бит RGB888, 16.7млн. оттенков цвета
Углы обзора: 85° вертикаль и горизонталь
Подсветка: светодиодная, >20.000 часов
Яркость: 300 кд/м2
Диапазон настройки: 0-100% с шагом 1%
Активная область: 51.4 х 86.0 мм
LCM-интерфейс: FPC40x0.5мм
Сенсорная панель
Тип: ёмкостная
Контроллер: GT911 Goodix
Поддержка одновременных касаний: 5
Конструкция: G+G с поверхностным покрытием из закаленного стекла Asahi
Светопроводимость: более 90%
Твёрдость поверхности: 6H
Слот карт misroSD: обновление ПО HMI
Поддерживаемый внешний накопитель
Размер памяти: макс. 16ГБ
Формат файловой системы: FAT32
Скорость чтения: 4Мбит/с
Мощность звукоизлучателя: <1Вт, тональный зуммер
Последовательная шина
UART2 TTL/CMOS N81
UART4 TTL/CMOS N81/E81/O81/N82 (доступен после настройки ОС)
Порт PGT05: отладочный JTAG для восстановления ядра ОС
Интерфейс пользователя: разъём 10pin x1.0мм
Напряжение логики: 3.3В DC (толерантно к 5В)
Скорость: 3150 ~ 3225600бод (по умолчанию 115200бод)
Защита от электростатического разряда(ESD): 2 уровень, ±4кВ контактный или воздушный разряд
Защита от быстрых переходных процессов(EFT): 2 уровень, 1кВ 100кГц
Операционная система (ядра): DWIN TA/DGUSII + DWIN OS C51

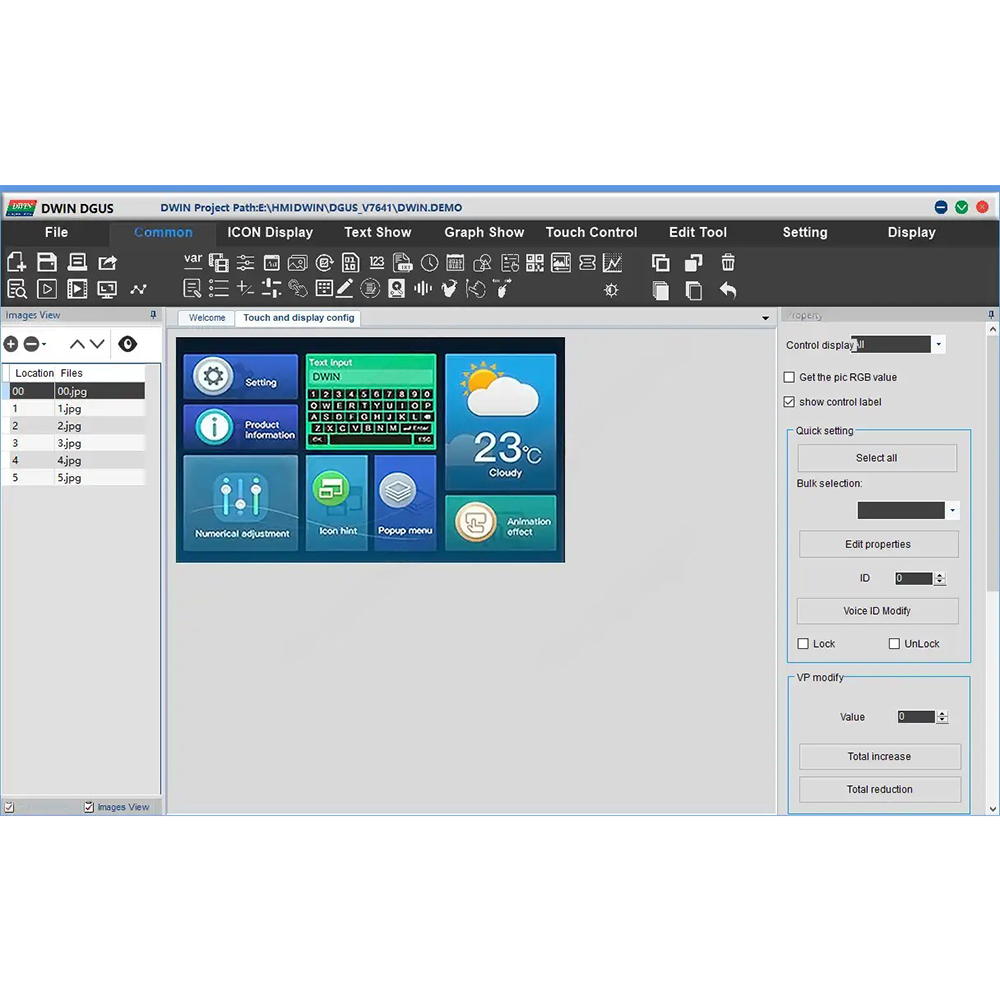

Среда разработки: DWIN DGUSII (HMI-редактор + симулятор) версия 7.ХХ+, Keil
Условия эксплуатации
Температура: -20°С ~ +70°С
Влажность: 10%-90% RH
Хранение: -30°С ~ +80°С
Размеры: 61.8 х 119.5 х 12.1мм
Вес: 85г

------------------
