Thermal-90 ESP32-S3 MI0802M5S Модуль камеры ИК тепловизора 80*62пикс
Код товара: CTTL16805
Есть в наличии| 12580 c |
| 12580 c |
 |
|
|
Описание
Модуль инфракрасного тепловизора с контроллером ESP32-S3, разрешением 80х62 пикселей и углом зрения 90°
Модуль термографической камеры Thermal-Camera-ESP32-Module основан на чипе ESP32-S3-WROOM-1, имеет микроболометрический матричный детектор из термоэлементных пикселей, с массивом из 80 х 62 пикселей. Он способен определять инфракрасное излучение объектов в поле зрения, вычислять и преобразовывать данные в температуру поверхности объектов, и генерировать изображения пространственного распределения температур (инфракрасная термография). Дополнительно содержит схему заряда и разряда со встроенным коннектором для аккумуляторной батареи для различных схем питания.
Ключевые особенности тепловизора Thermal-90
Технические характеристики
*Из-за влияния WiFi-сигнала и условий использования могут быть ошибки актуальной частоты обновления
Комплектация

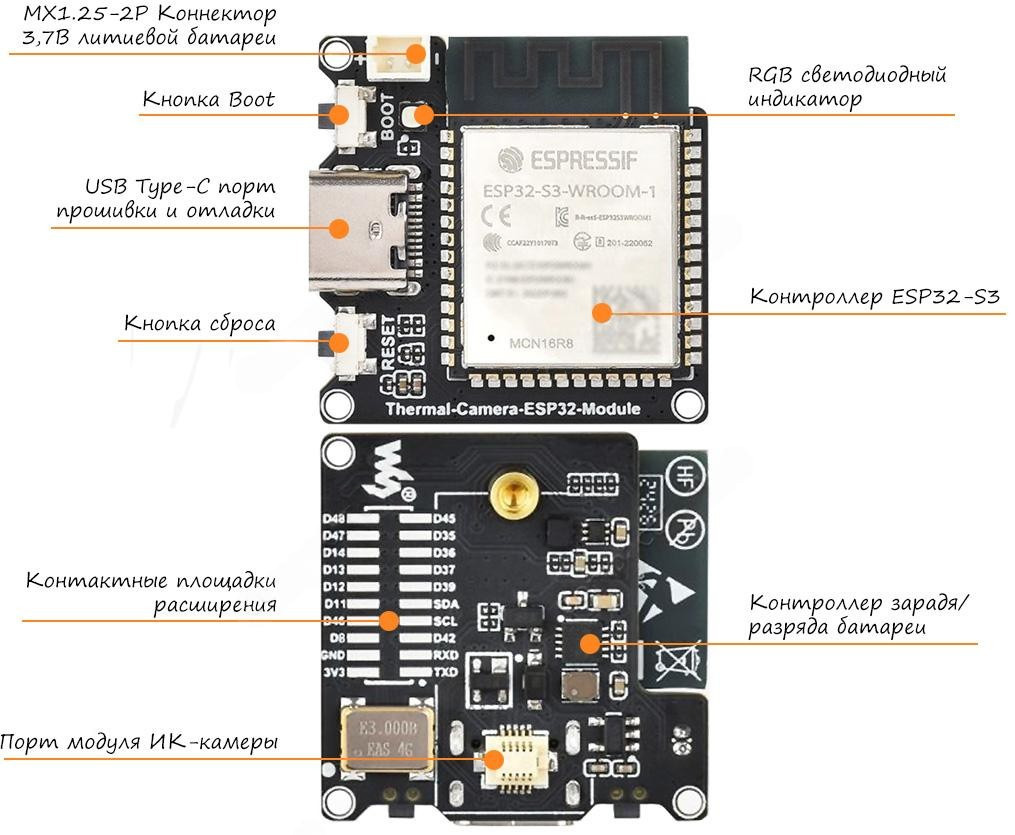

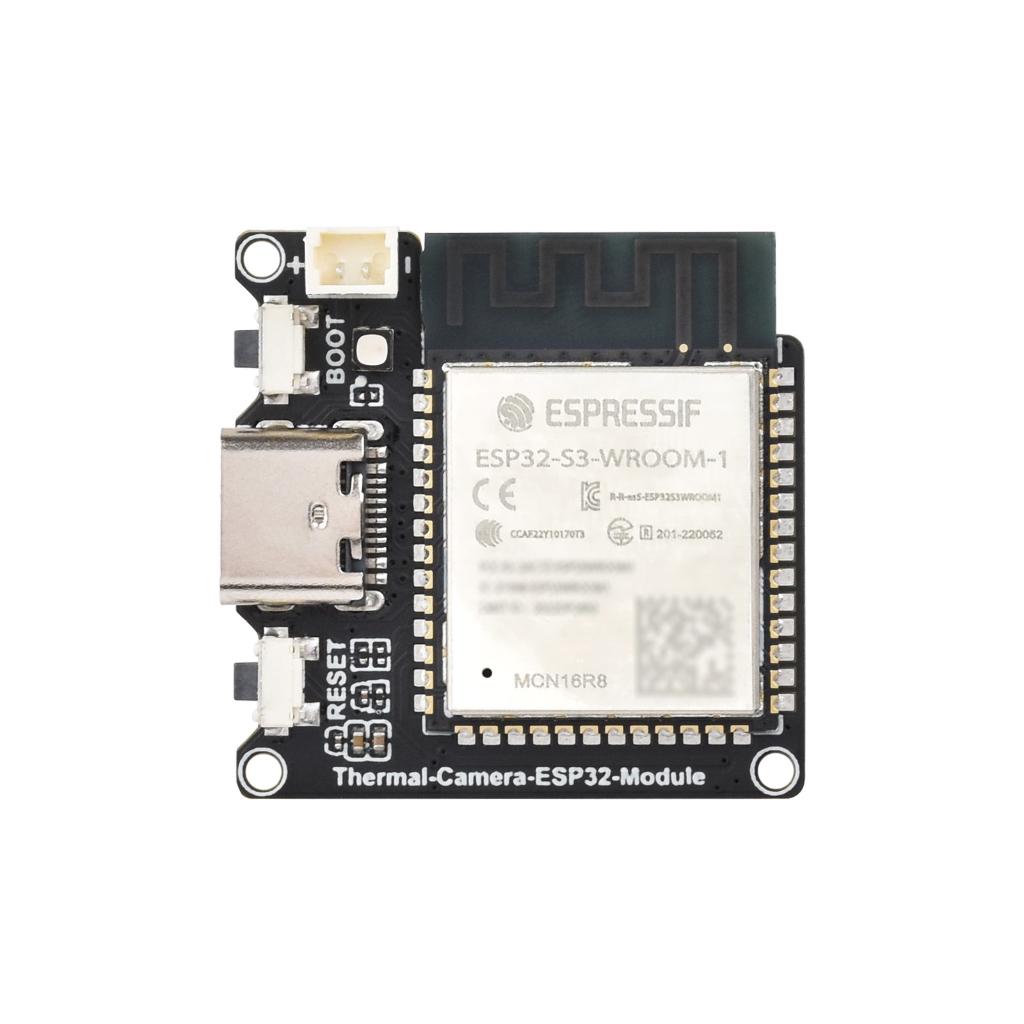

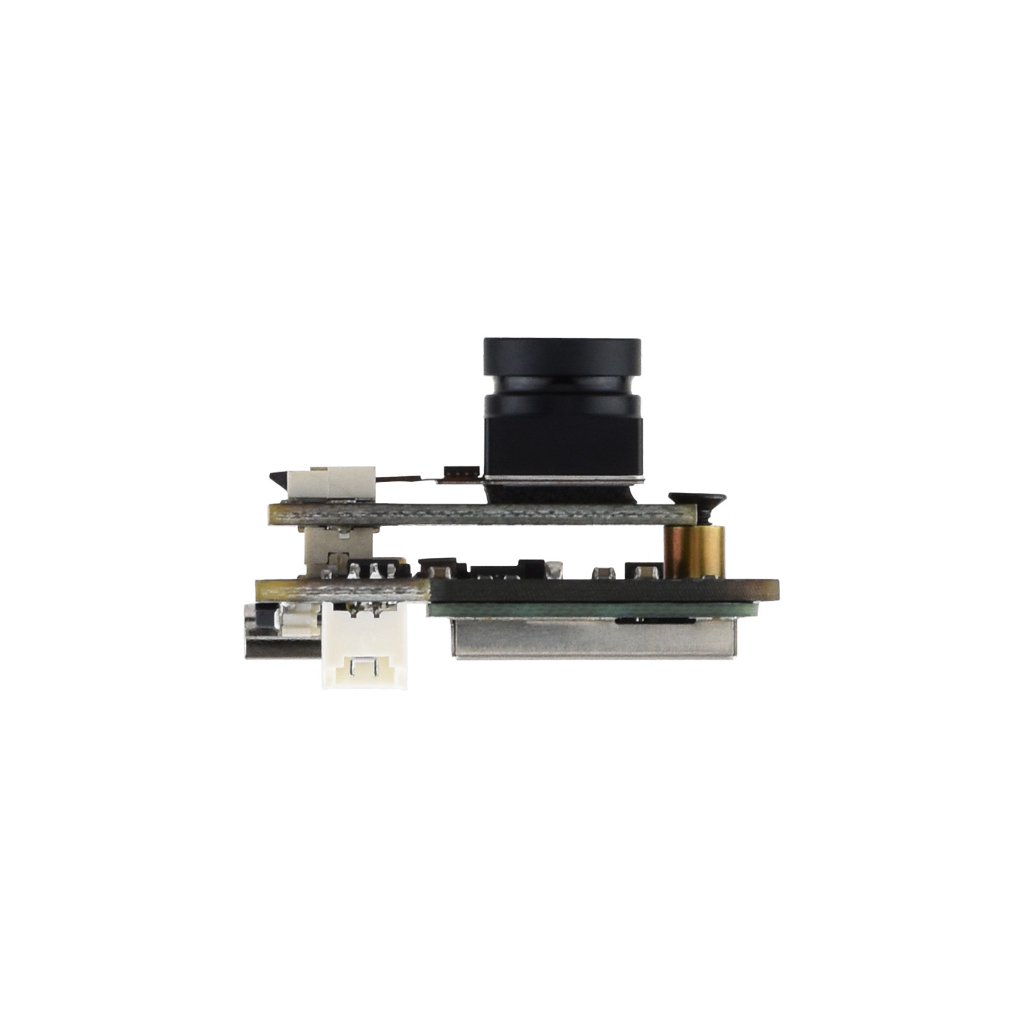

Компоненты и аппаратные интерфейсы

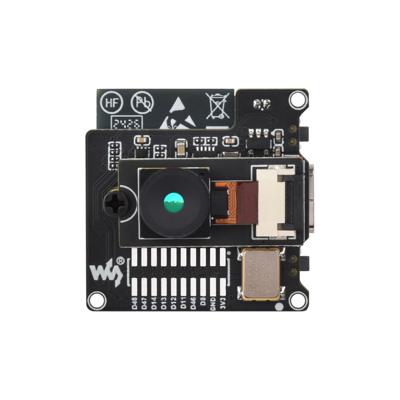

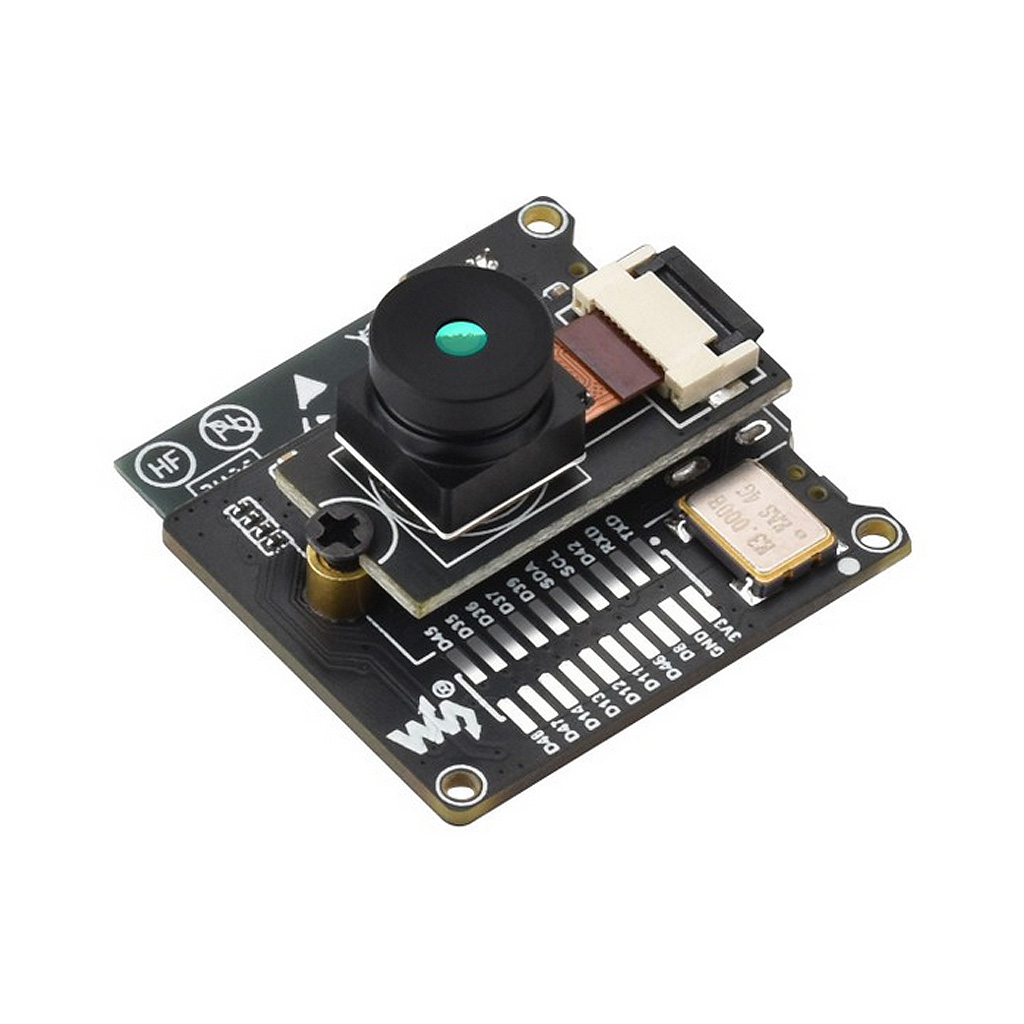

Контактные площадки расширения
На плате модуля Thermal-Camera-ESP32-Module представлены 20 контактных площадок, являющихся свободными портами контроллера ESP32-S3. Эти контакты могут быть использованы для расширения функционала устройства. Шаг между контактами составляет 1.27мм. По умолчанию, незадействованным выводам ESP32-S3 назначены следующие функции:
| № вывода | Имя | Описание | № вывода | Имя | Описание |
| 1* | TXD0 | Линия TXD0 интерфейса UART | 2 | 3V3 | Напряжение питания +3.3В DC |
| 3 | RXD0 | Линия RXD0 нтерфейса UART | 4 | GND | Общий, заземление |
| 5 | D42 | Ввод/вывод общего назначения GPIO42 | 6 | D8 | Ввод/вывод общего назначения GPIO8 |
| 7 | SCL | Линия SCL интерфейса I2C/IIC/TWI | 8 | D46 | Ввод/вывод общего назначения GPIO46 |
| 9 | SDA | Линия SDA интерфейса I2C/IIC/TWI | 10 | D11 | Ввод/вывод общего назначения GPIO42 |
| 11 | D39 | Ввод/вывод общего назначения GPIO39 | 12 | D12 | Ввод/вывод общего назначения GPIO12 |
| 13 | D37 | Ввод/вывод общего назначения GPIO37 | 14 | D13 | Ввод/вывод общего назначения GPIO13 |
| 15 | D36 | Ввод/вывод общего назначения GPIO36 | 16 | D14 | Ввод/вывод общего назначения GPIO14 |
| 17 | D35 | Ввод/вывод общего назначения GPIO35 | 18 | D47 | Ввод/вывод общего назначения GPIO47 |
| 19 | D45 | Ввод/вывод общего назначения GPIO45 | 20 | D48 | Ввод/вывод общего назначения GPIO48 |
* - положение контакта отмечено на печатной плате
Контроллер ESP32-S3 управляет модулем с камерой тепловизора через шину SPI.
Возможности программного обеспечения

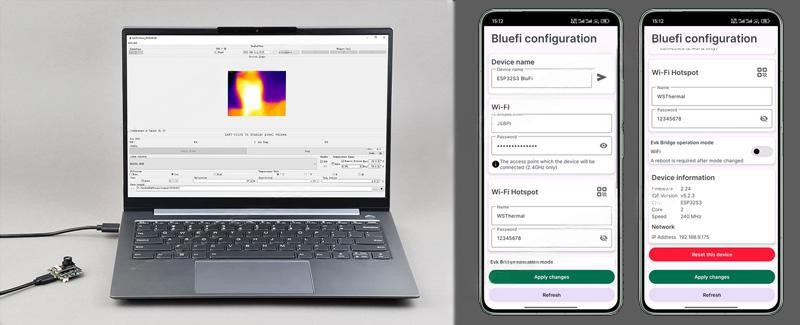

Модуль термографической камеры Thermal-Camera-ESP32-Module фабрично запрограммирован фирменный ПО, которое требует предварительной настройки из Bluetooth-приложения со смартфона под управлением Android. Поддерживаются два вида коммуникации: через USB или WiFi. ПК-приложение позволяет в реальном времени выводить температурные изображения, делать одиночные снимки или воспроизводить потоковое видео. Присутствуют опции записи данных, регулировки чувтствительности датчика и температурного диапазона, настройки цветовой палитры, выбора температурной шкалы и т.д.
Контроллер ESP32-S3 модуля тепловизора может быть обновлён заводской прошивкой или другой прошивкой, разработанной третьей стороной с помощью программного пакета ESP IDF 5.3.2+ (SDK).
Примеры использования тепловизора Thermal-Camera-ESP32-Module

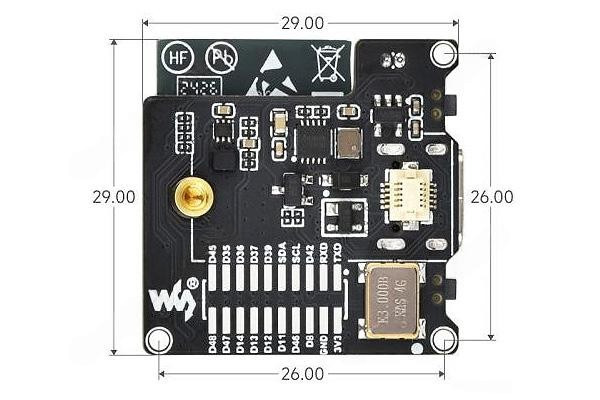

Габаритные размеры, мм
Документация
- Руководство пользователя Thermal-Camera-ESP32-Module (англ.);
- Спецификация термографической камеры MI0802 (англ.);
Программное обеспечение
- Оригинальная прошивка, библиотека искодного кода (zip-архив);
- ПК-приложение Thermal_USB_Camera_PC_Software (zip-архив);
- APK-приложение настройки тепловизора через Bluetooth (Android 8.6+);
------------------
СЕЕД16805:12580
