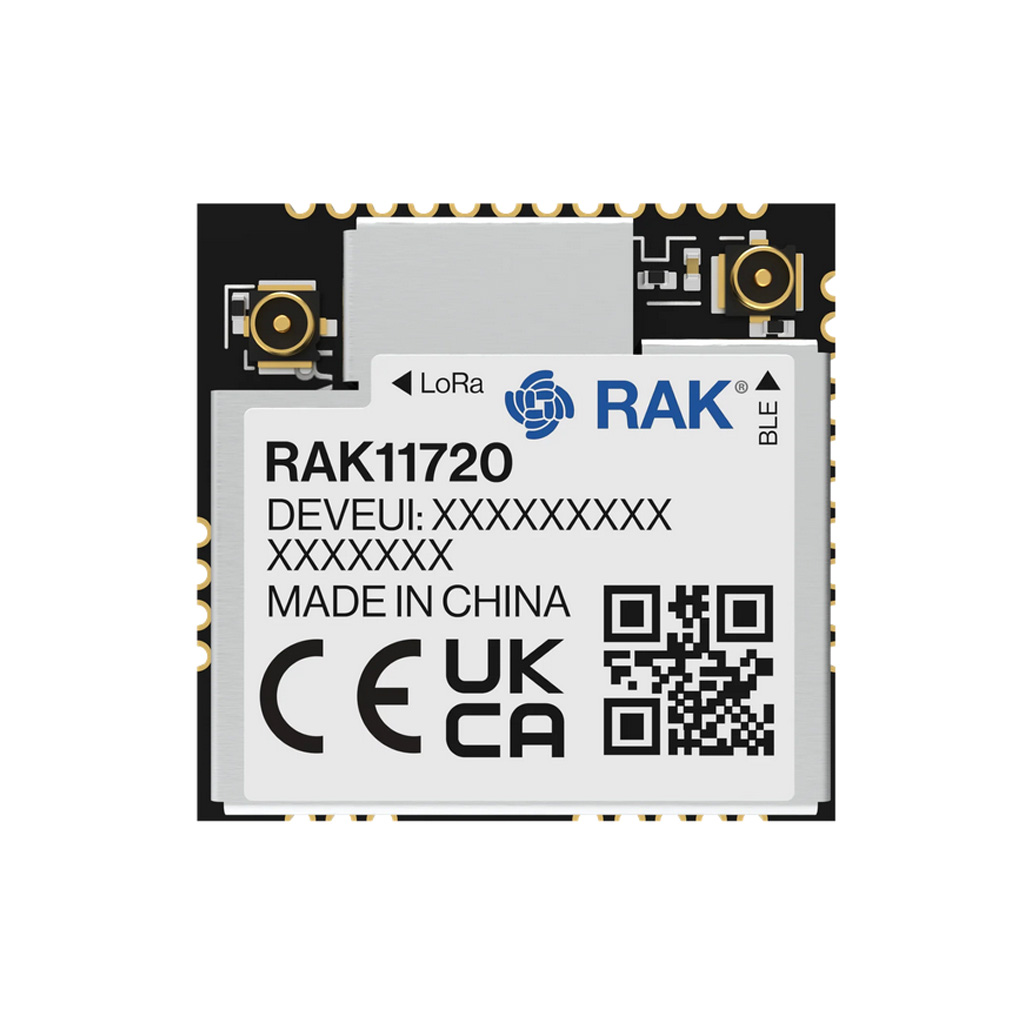

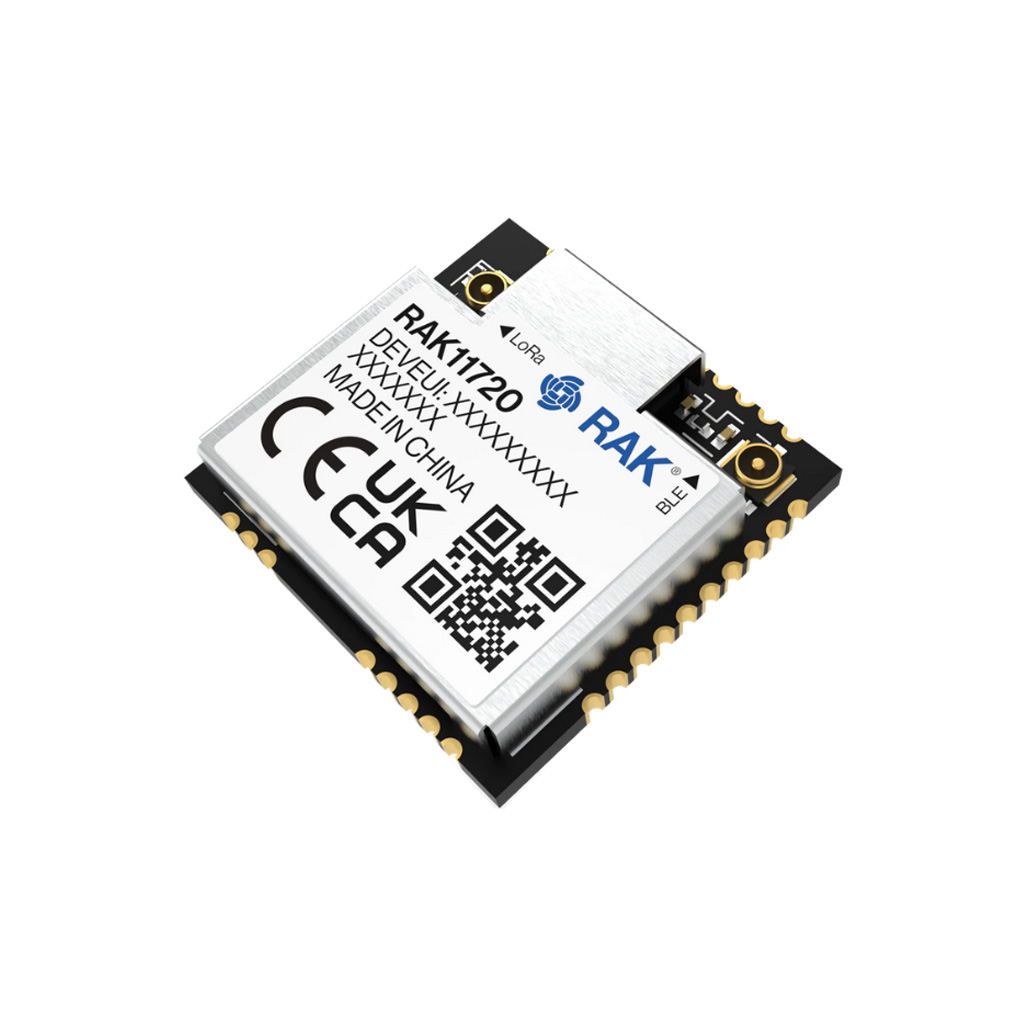

Гибридный модуль WisDuo RAK11720 — новейший продукт от RAKwireless для IoT-приложений, совмещающий базовый функционал LoRa с беспроводным интерфейсом Bluetooth 5.0 BLE. Две радиочастотные характеристики RAK11720 обеспечивают расширенные возможности коммуникации в любых проектах домашней автоматизации, сетей с датчиками, а также умного здания, фабрики или целого города. Энергоэффективный чип дальней связи RAK11720 основан на высокопроизводительном программируемом контроллере Ambiq Apollo3 Blue ARM Cortex-M4F с интегрированным BT5.0 BLE и радиопередатчике LoRa SX1262 Semtech. Он поддерживает соединение "точка-точка" (P2P, point-to-point) и полностью соответствует спецификации классам A, B и C LoRaWAN 1.0.3. Чип-контроллер укомплектован антенными разъёмами MHF4 IPEX для LoRa и BLE. RAK11720 имеет такие же размеры и расположение выводов, как у ранее выпущенного гибридного модуля WisDuo RAK3172.

В первоначальном варианте модуль RAK11720 содержит в себе RUI3-прошивку с командным парсером (управление текстовыми АТ-командами через UART или BLE), оперирующую множеством доступных настроек. С использованием фреймворка RUI3 для быстрой и простой разработки ПО, прошивка для RAK11720 может учитывать любые требования приложения, и быть создана с нуля в популярной интегрированной среде Arduino IDE или Visual Studio.

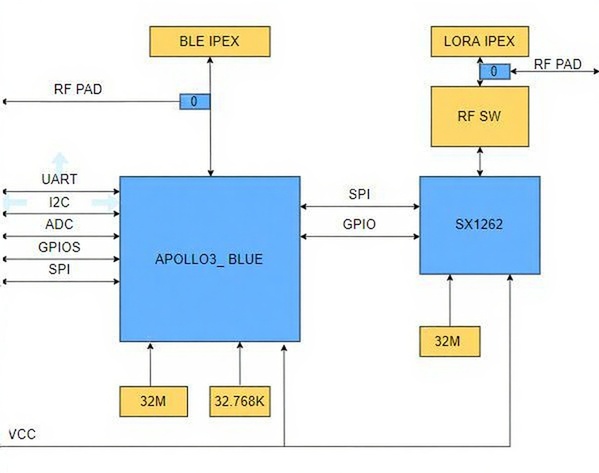

Структура модуля RAK11720

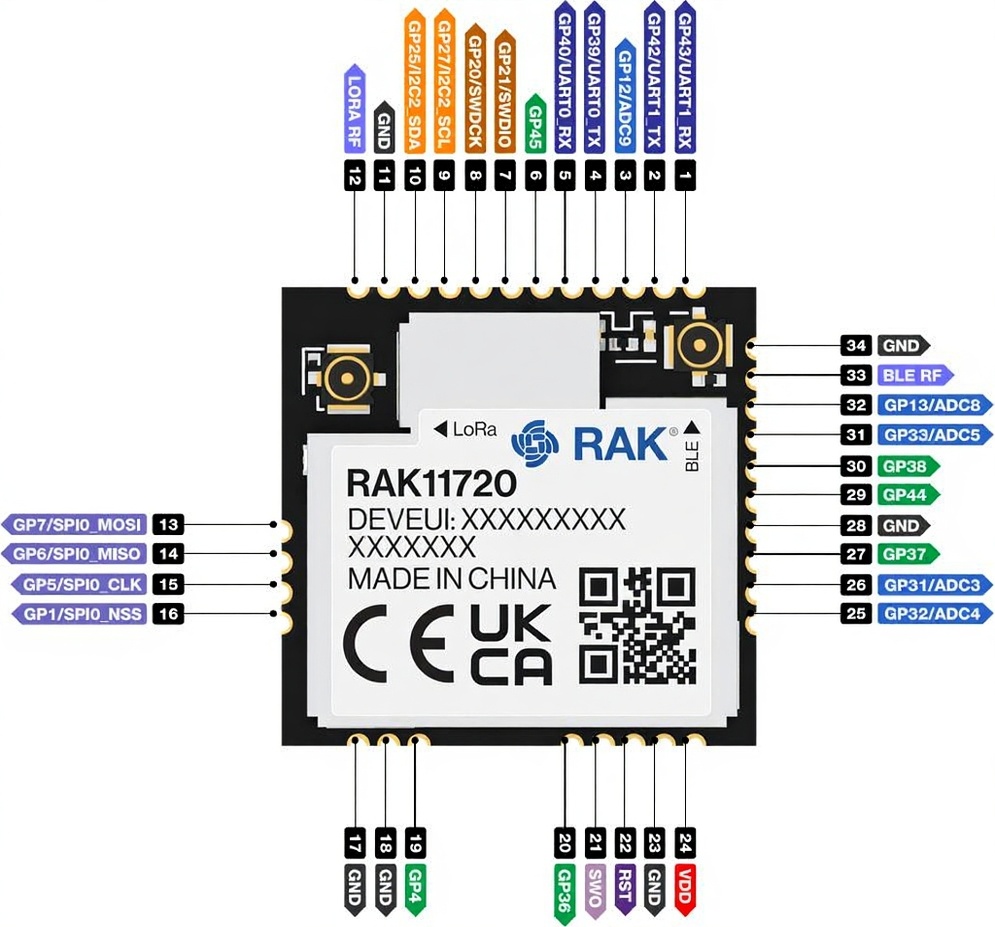

Расположение и функциональное назначение выводов RAK11730

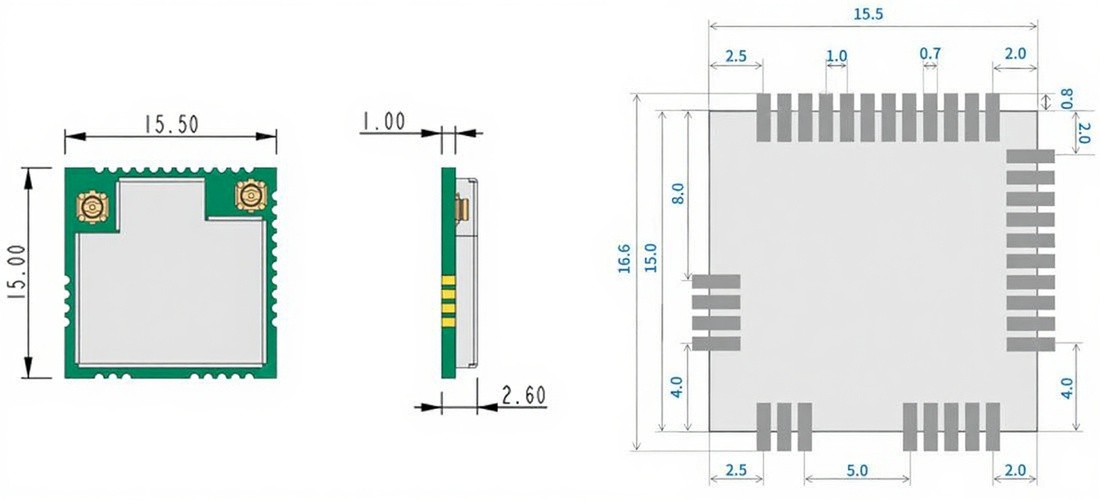

Физические размеры, мм

Программное обеспечение

1. Прошивка RAK11720 (.bin через UART);
2. Прошивка RAK11720 (.bin через BLE);
3. Прошивка RAK11720 (.hex);

Документация

1. Руководство начинающего пользователя RAK11720 (web-ресурс);
2. Спецификация контроллера Ambiq Apollo 3 Blue (англ., PDF);
3. Референсная схема подключения модуля SMD RAK1172 WisDuo LPWAN (PNG);
4. Унифицированный интерфейс RUI3 (web-ресурс);
5. Справочник AT команд RAK11720 (web-ресурс);
