WisDuo Breakout Board RAK11721 /8XX MHz for EU868/RU864/IN865
Код товара: CTTL16961
Есть в наличии| 2630 c |
| 2630 c |
 |
|
|

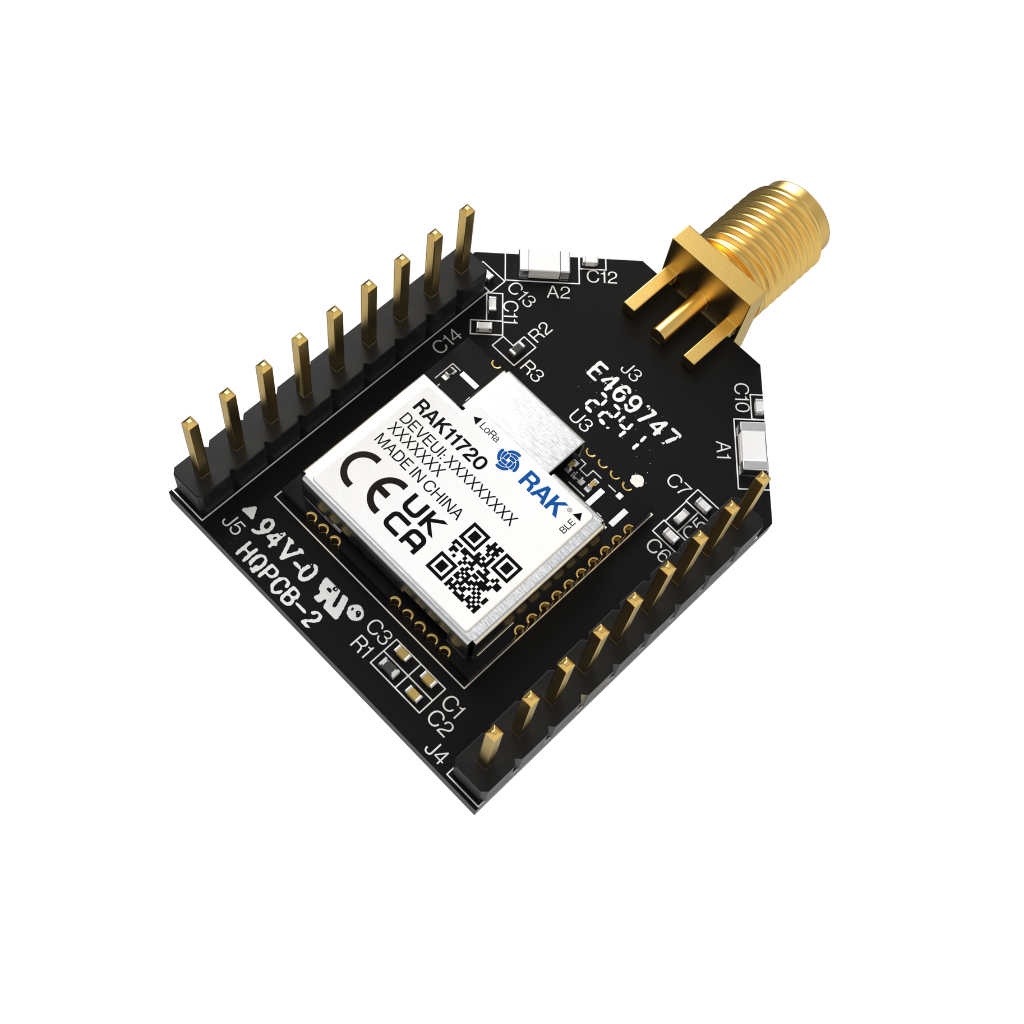

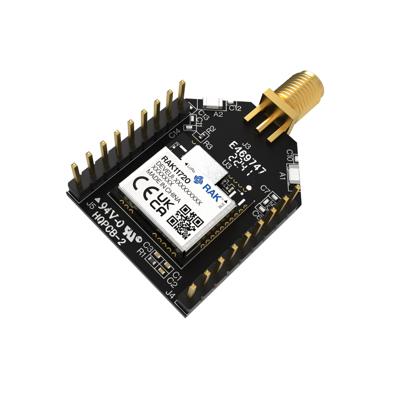

Коммутационная плата WisDuo RAK11721 LoRa EU868/RU864/IN865 основана на мощном микросхеме AMA3B1KK-KBR-B0 от Ambiq (известном также под названием Ambiq Apollo3 BLue), совмещённым с радиомодулем Semtech SX1262 LoRa. AMA3B1KK-KBR-B0 имеет встроенный Bluetooth/BLE-трансивер, улучшающий коммуникационные способности. Это лучшее предложение для ознакомления с чип-модулем RAK11720.
Дизайн ознакомительной платы RAK11721 облегчает доступ ко всем существующим выводам чип-модуля RAK11720. Наличие штырьевых контактов на плате для проводного соединения упрощают начальную разработку и тестирование. Расположенные на плате контакты совместимы с 2.54-миллиметровыми коннекторами и разъёмами. В составе платы также включены чип-антенна BLE и разъем RP-SMA Female для внешней антенны LoRa.
Этот модуль соответствует класса А,В и С спецификации LoRaWAN 1.0.3, поддерживает режим соединения Точка-Точка (P2P). Благодаря двум характеристикам радиочастотной коммуникации (Lora + BLE), модуль RAK11720 пригоден для различных сценариев применения в области Интернета Вещей (IoT), таких как домашняя автоматизация, сети из датчиков, автоматизация строений и приложения для сетей IoT.
Модуль RAK11720 выпускается с фирменной прошивкой RUI3, управляющей чип-модулем с помощью АТ команд. Прошивка RUI3 полностью совместима с продуктами RAK4630, RAK4631-R, RAK3172, RAK3272, RAK11160 и др. Фреймворк Rakwireless Унифицированный Интерфейс V3 API (RUI3) позволяет пользователям создавать собственные кастомные прошивки в интегрированной среде Arduino IDE, Visual Studio Code или Visual Studio IDE.
Технические характеристики
Комплектация

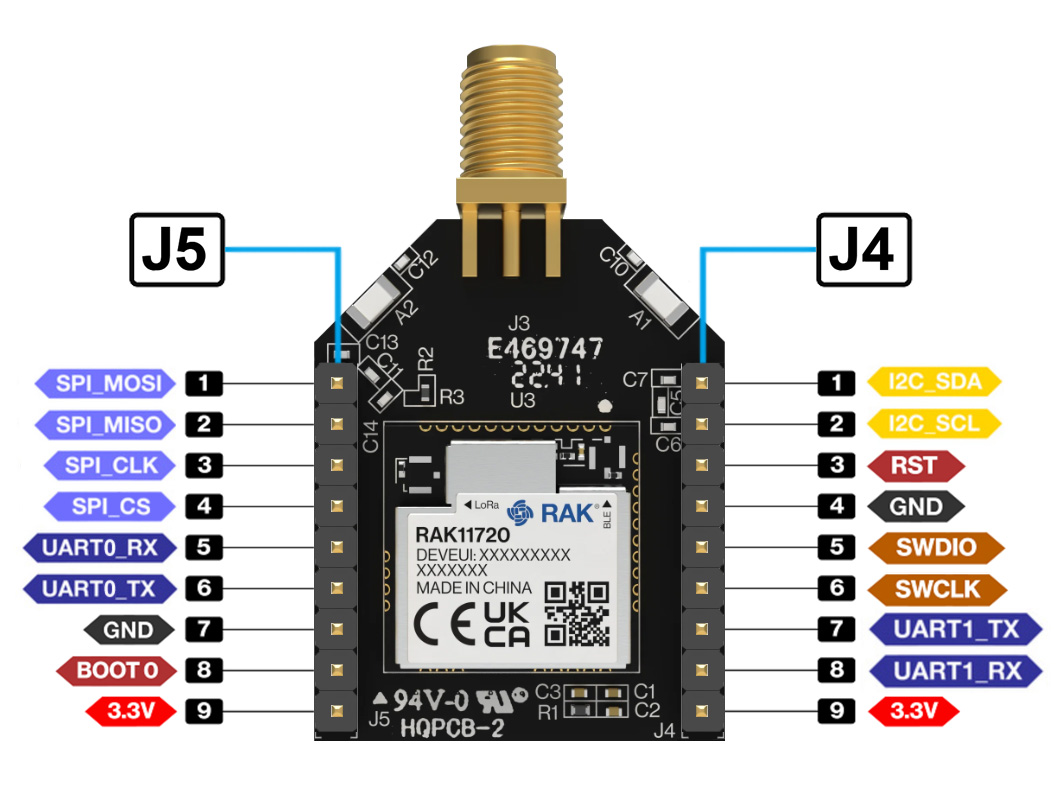

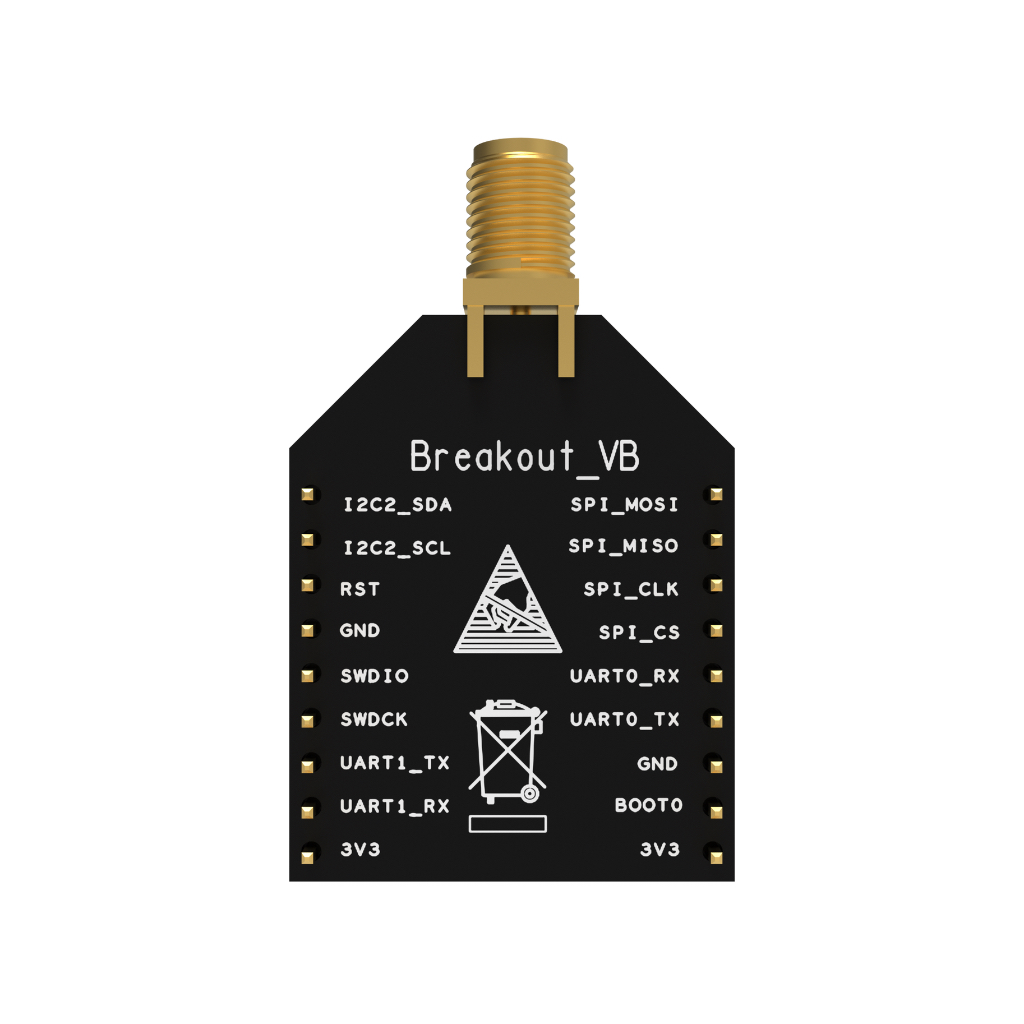

Функциональное назначение контактов RAK11721 (распиновка-цоколевка)
J4 определение контактов
| № контакта | Порт Apollo3 Blue/Интерфейс | Режим контакта | Описание |
| 1 | GP25/I2C_SDA | Вход/выход | Шина I2C, линия данных SDA |
| 2 | GP27/I2C_SCL | Выход/выход | Шина I2C, линия синхронизации сигналов SCL |
| 3 | RST | Вход | Сброс ЦПУ |
| 4 | GND | Питание | Общий, заземление |
| 5 | GP21/SWDIO | Вход/выход | Шина отладки SWD, линия данных SWDIO |
| 6 | PA14/SWCLK | Выход | Шина отладки SWD, линия синхронизации сигналов SWCLK |
| 7 | GP42/UART1_TX | Выход | Шина UART1, линия передачи TXD |
| 8 | GP43/UART1_RX | Вход | Шина UART1, линия приёма RXD |
| 9 | 3V3 | Питание | Напряжение питания |
J5 определение контактов
| № контакта | Порт Apollo3 Blue/Интерфейс | Режим контакта | Описание |
| 1 | GP7/SPI_MOSI | Выход | Периферийная шина SPI, линия данных от ведущего к ведомому MOSI |
| 2 | GP6/SPI_MISO | Вход | Периферийная шина SPI, линия данных от ведомого к ведущему MISO |
| 3 | GP5/SPI_CLK | Вход/выход | Периферийная шина SPI, линия синхронизации сигналов |
| 4 | GP1/SPI_CS | Вход/выход | Периферийная шина SPI, линия выбора ведомого |
| 5 | GP40/UART0_TX | Выход | Шина UART0, линия передачи TXD от RAK11720 (АТ команды и обновление ПО) |
| 6 | GP39/UART0_RX | Вход | Шина UART0, линия приёма RXD в RAK11720 (АТ команды и обновление ПО) |
| 7 | GND | Питание | Общий, заземление |
| 8 | GP41/BOOT0 | Вход | Управление режимом BOOT0, активный высокоуровневый сигнал |
| 9 | 3V3 | Питание | Напряжение питания |
Радиочастотные интерфейсы
J3 - антенный интерфейс с разъёмом RP-SMA Female для внешней антенны LoRa.

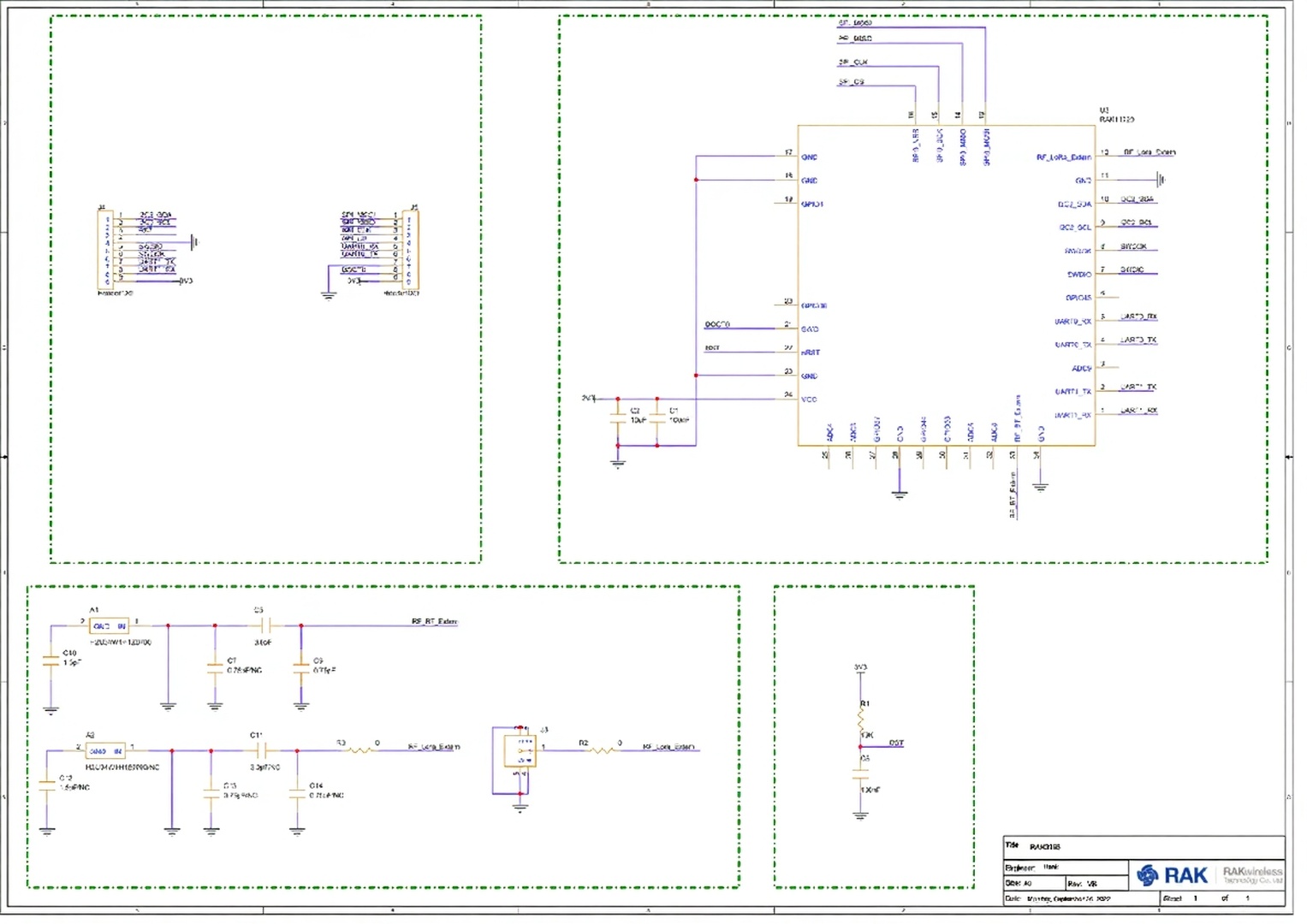

Электрическая принципиальная схема платы RAK11721 WisDuo

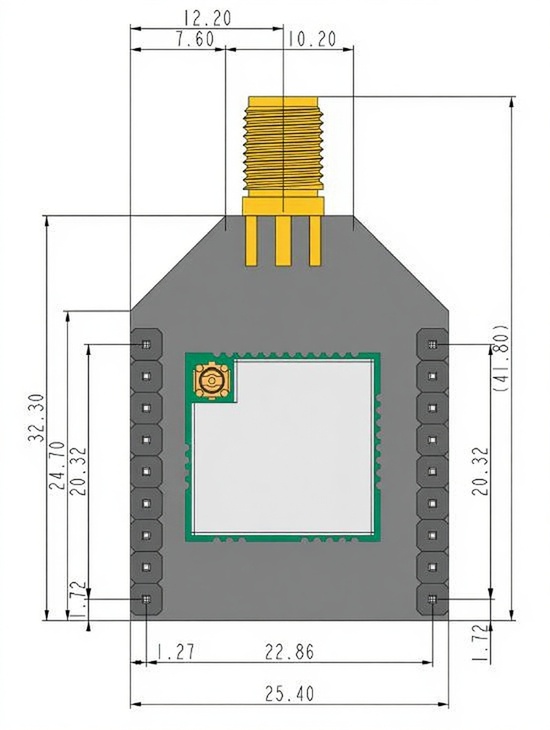

Физические размеры, мм
Документация и ПО
- Прошивка RAK11721 для всех РЧ-диапазонов
- API RAKwireless унифицированный интерфейс V3 (RUI3);
- Справочник АТ-команд RUI3 API;
- Практикум RUI3 (лучшие примеры исходного кода);
- Советы и рекомендации по использованию RUI3;
------------------
