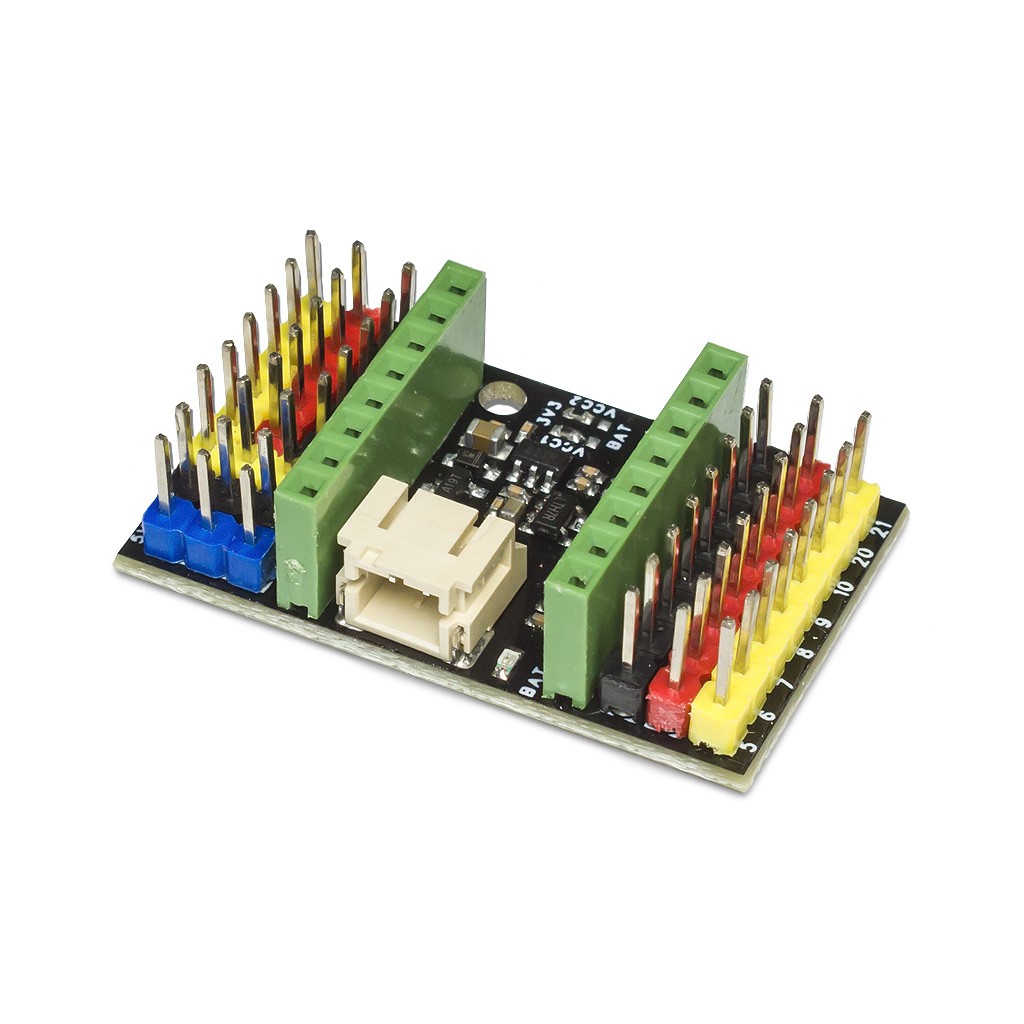

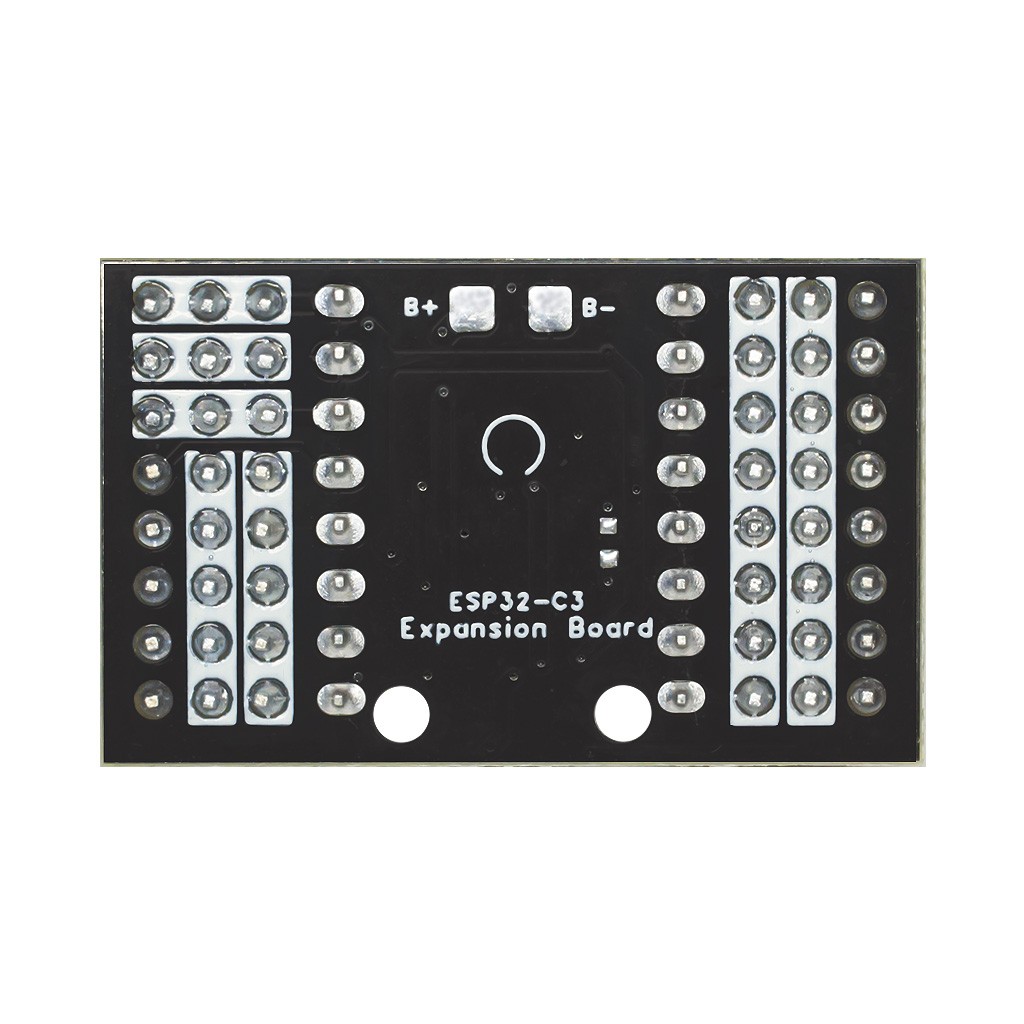

ESP32-C3 Expansion Board Плата расширения для ESP32-C3 SuperMini

Плата расширения ESP32-C3 Expansion Board — специализированный модуль, предназначенный для использования вместе с платой разработчика ESP32-C3 SuperMini, и добавляющий ряд полезных улучшений. ESP32-C3 Expansion Board позволяет организовать функцию автономного питания контроллера ESP32-C3 от перезаряжаемой литиевой батареи, содержит в своей схеме батарейный разъём, микросхему контроллера заряда с выходным током до 1А и чип понижающего 3.3-вольтового DC/DC регулятора. Все 16 контактов присоединяемой платы ESP32-C3 SuperMini, использующиеся для ввода-вывода цифровых данных или подачи напряжения питания к чипу ESP32-C3, представлены на плате расширения ESP32-C3 Expansion Board в виде штыревых коннекторов беспаечного монтажа, повышающие удобство прототипирования EPS32-проекта.

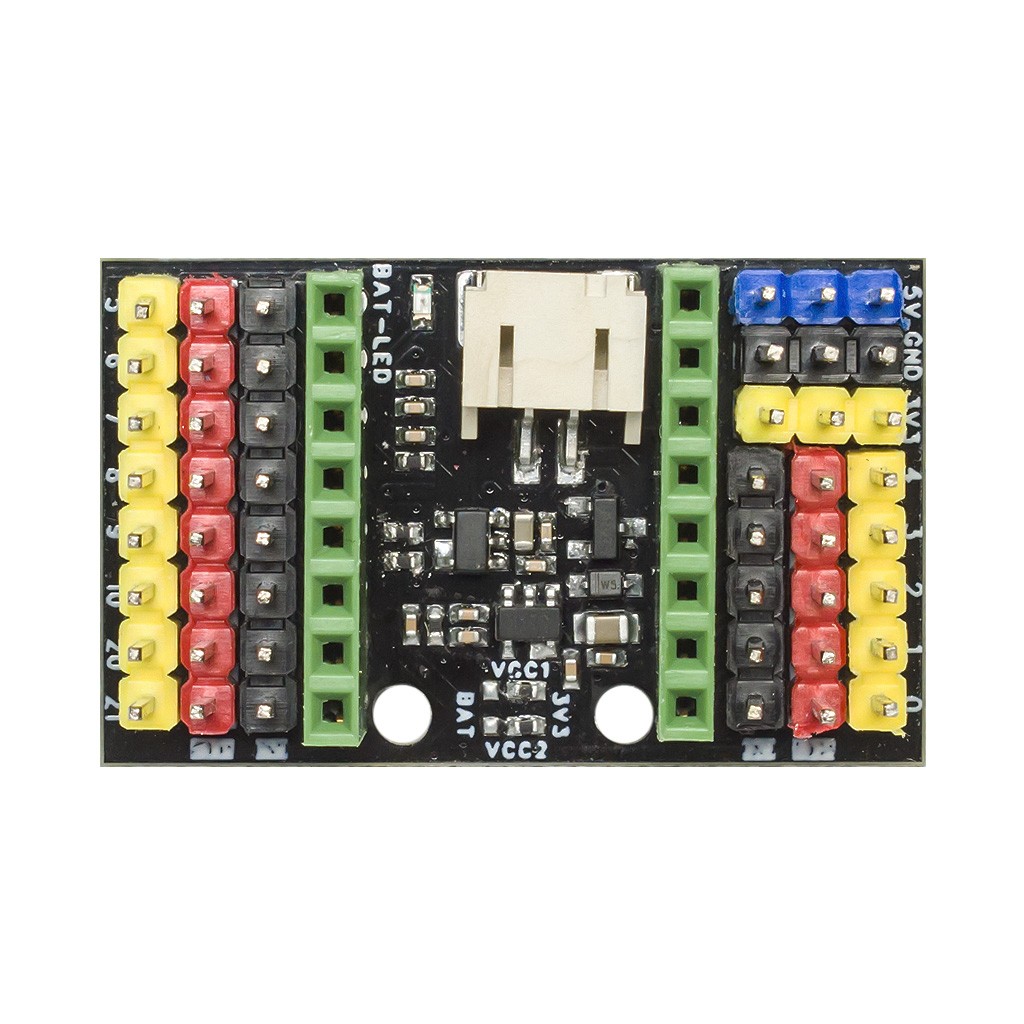

Из дополнительных опций все цифровые порты платы расширения ESP32-C3 целенаправленно скомпонованы с линиями напряжения питания в формате IO+VCC+GND, чтобы максимально упростить подключение цифровых датчиков и сенсоров. Коннекторы питания подключения датчиков/сенсоров расцвечены красным, для них на плате расширения ESP32-C3 Expansion Board предусмотрен выбор уровня выходного напряжения: от встроенного 3.3-вольтового регулятора или напрямую от литиевой батареи. Эти коннекторы разделены на две независимые группы и расположены 5 в группе VCC1 и 8 в группе VCC2. Коннекторы 5-вольтового напряжения на плате ESP32-C Expansion Board выделяются среди прочих окраской синего цвета.

Технические характеристики

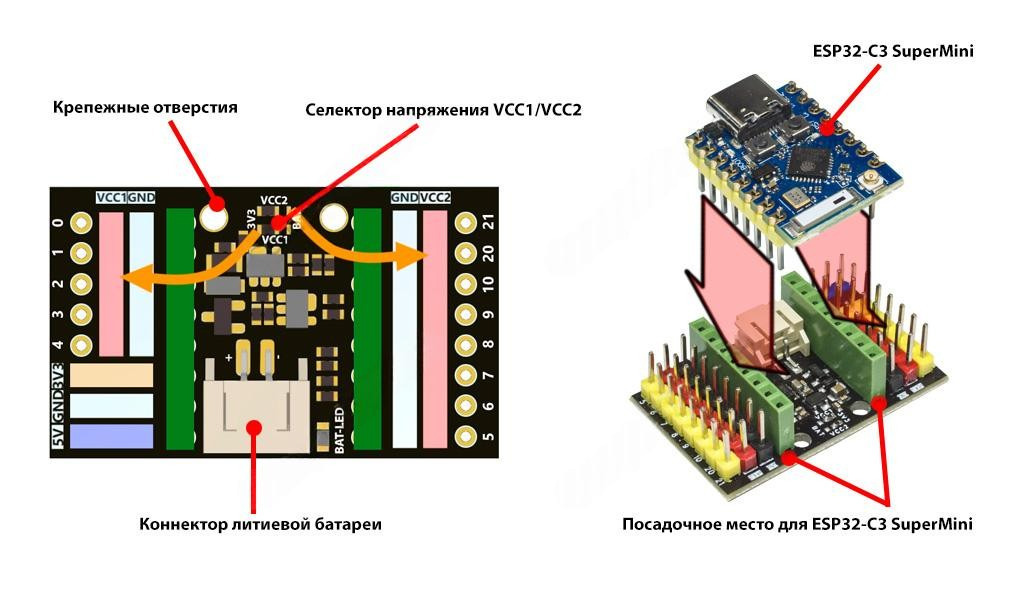

Диаграмма разделения коннекторов по группам

Обратите внимание! Плата ESP32-C3 SuperMini продаётся отдельно.

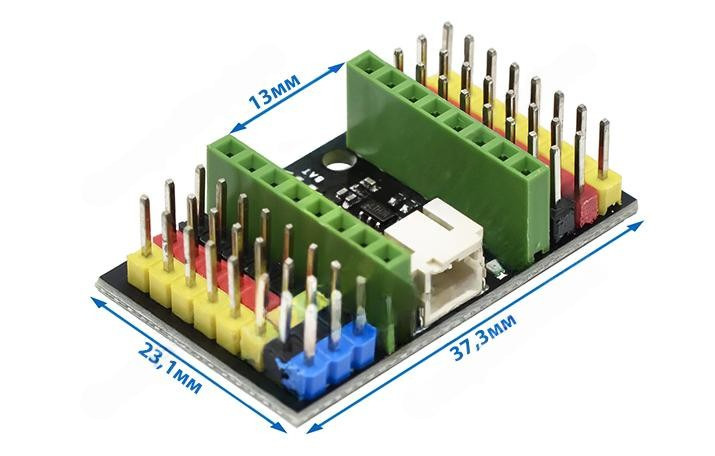

Физические размеры, мм
