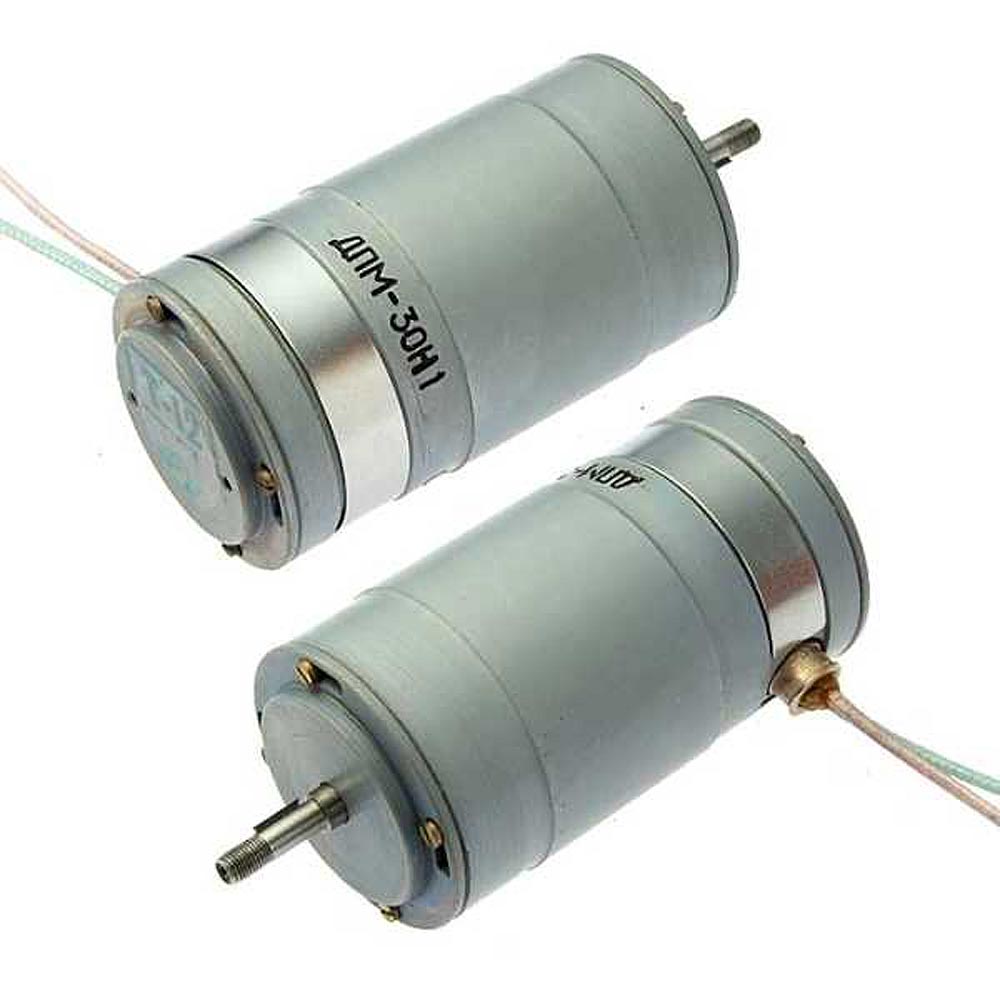

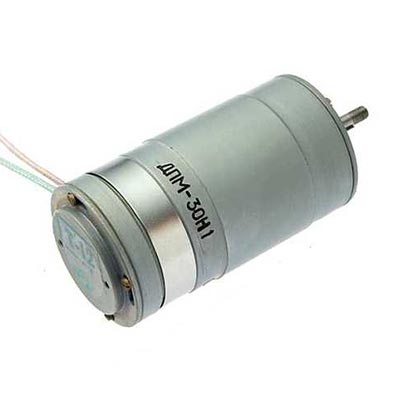

Электродвигатель коллекторный постоянного тока ДПМ-30-Н1-01 с возбуждением от постоянных магнитов, без стабилизации частоты вращения, на номинальное напряжение 29 В и мощностью 6,47 Вт, с одним выходным концом вала. Предназначен для работы в качестве силового двигателя в системах автоматического регулирования низкого и среднего быстродействия, а также для привода различных механизмов кратковременного, повторно-кратковременного и непрерывного действия.
Двигатель ДПМ-30-Н1-01 применяется в аппаратуре промышленной автоматики, телемеханики, радиоэлектроники и другом оборудовании общего и специального назначения. Электродвигатель обеспечивает работу при обоих направлениях вращения, причём изменение направления вращения на ходу, без предварительной остановки двигателя, не допускается. Крепление двигателя осуществляется за наружную поверхность корпуса с помощью немагнитных металлических деталей. Режим работы - продолжительный. Рабочее положение двигателя в пространстве произвольное.
Маркируется цифро-буквенным кодом на корпусе. Электродвигатель допускает эксплуатацию при температуре окружающей среды от -50 до +70 °С, атмосферном давлении до 200 мм рт.ст., относительной влажности 95 % при 25 °С. Устойчив к воздействию вибрации в диапазоне частот 5-5000 Гц с ускорением до 15g и ударных нагрузок до 40g. Гарантийный срок хранения двигателя ДПМ-30-Н1-01 - не менее 11 лет со дня приёмки.
Расшифровка маркировки электродвигателя: ДПМ-30-Н1-01:
• ДПМ - электродвигатель с возбуждением от постоянных магнитов;
• 30 - номер габарита (диаметр корпуса в мм);
• H1 - конструктивное исполнение:
- H1 - с одним выходным концом вала;
- H2 - с двумя выходными концами вала (размеры концов вала одинаковы);
- Н3 - с одним выходным концом вала и встроенным центробежным контактным регулятором частоты вращения;
- 1Т - с одним выходным концом вала и с трибкой (шестерней) на валу;
- 3Т - с одним выходным концом вала с трибкой и встроенным центробежным контактным регулятором частоты вращения;
• 01 - порядковый номер исполнения по номинальным данным.

Тип двигателя	Технические характеристики двигателей ДПМ-30 исполнения Н1
	U	P2 ном	n ном	M ном	M п	I ном	I п	КПД	f
	В	Вт	об/мин	мН•м	мН•м	А	А	%	ч
ДПМ-30-Н1-01	29	6,47	9000	6,86	34,3	0,75	5	30	100
ДПМ-30-Н1-02	27	2,67	2600	9,8	19,6	0,3	1	33	800
ДПМ-30-Н1-03	27	4,62	4500	9,8	29,4	0,6	2,5	29	500
ДПМ-30-Н1-03Т	27	6	4500	12,74	24,6	0,85	2,5	26	2000*
ДПМ-30-Н1-04	26	5,65	5500	9,8	24,6	0,7	3	31	300
ДПМ-30-Н1-05	27	4,31	6000	6,86	24,6	0,5	3,5	32	300
ДПМ-30-Н1-09	12	6,16	6000	9,8	34,3	1,4	9	37	200
ДПМ-30-Н1-10А	14	4,62	4500	9,8	27,5	1	5	33	500
ДПМ-30-Н1-19	12	2,57	2500	9,8	19,6	0,75	2,5	29	600

Условные обозначения электрических параметров двигателей ДПМ:
• U - Напряжение питания двигателя.
• P2 ном - Номинальная мощность.
• n ном - Номинальная частота вращения двигателя.
• M ном - Номинальный вращающий момент.
• M п - Пусковой момент.
• I ном - Номинальный потребляемый ток.
• I п - Пусковой ток.
• КПД - Коэффициент полезного действия
• f - Гарантийная наработка двигателя.

Технические и эксплуатационные характеристики двигателя ДПМ-30-Н1-01:
• Напряжение питания, В …29;
• Номинальная мощность, Вт …6,47;
• Частота вращения, об/мин …9000;
• Номинальный вращающий момент, мН*м …6,86;
• Пусковой момент, мН*м …34,3;
• Потребляемый ток, А ...0,75;
• Коэффициент полезного действия, % …30;
• Масса, кг ...0,22.

Технические данные двигателей ДПМ исполнения Н1, Н2. В формате PDF
------------------
