Выпуск N 312, 14 сентября 2015 г.
Здравствуйте! Читайте в этом выпуске:
НОВОЕ В РАБОТЕ
Датчик присутствия газов MQ-4  (метан, природный газ)
Приглашаем читателей...
Подписка - бесплатна! :) Для более оперативного информирования мы завели свой твиттер. Посмотрим, что из этого получится...
Приглашаем к сотрудничеству поставщиков электронных компонентов, разработчиков, изготовителей и поставщиков DIY электроники. Писать сюда.
ПРАЗДНИК НА УЛИЦЕ АРДУИНО
Контроллеры Arduino Pro Mini 328 - 5V/16MHz
Контроллеры Arduino Uno R3 [not original]

C чего начинается Родина Arduino проект? Конечно с выбора контроллера! Их есть у нас немало. По крайней мере, для начала хватит! Итак:



Контроллеры Arduino Pro Mini 328 - 5V/16MHz


Контроллер Arduino Pro Mini 328 5V/16MHz построен на микроконтроллере ATmega168. Платформа содержит 14 цифровых входов и выходов (6 из которых могут использоваться как выходы ШИМ), 6 аналоговых входов, резонатор, кнопку перезагрузки и отверстия для монтажа выводов. Блок из шести выводов может подключаться к кабелю FTDI или плате-конвертеру Sparkfun для обеспечения питания и связи через USB. Arduino Pro Mini предназначена для непостоянной установки в объекты или экспонаты. Платформа поставляется без установленных выводов, что позволяет пользователям применять собственные выводы и разъемы. Расположение выводов совместимо с платформой Arduino Mini. Наша плата выглядит ИМЕННО так, как на нашем сайте. Это лучшая версия Arduino Pro Mini 328 по количеству выводов. Как можно заметить, на этой плате дополнительно выведены аналоговые выводы и интерфейсная шина. Подробнее...

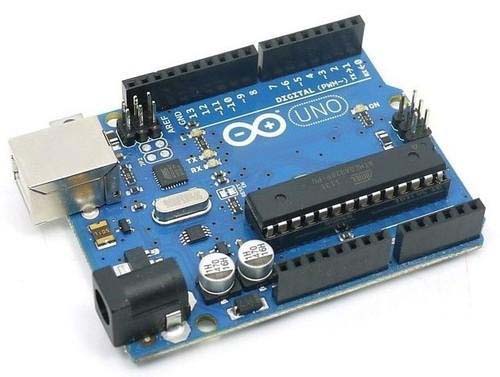

Контроллеры Arduino Uno R3

Контроллеры Arduino Uno R3 [not original]. Подробнее...

Контроллеры Arduino Mega 2560 R3 [not original]
Контроллеры Arduino Mega 2560 R3 [not original]
Контроллер Arduino Mega 2560 R3 - это плата управления с микроконтроллером ATmega2560. На этой плате есть 54 канала дискретного ввода/вывода (14 каналов можно использовать в режиме ШИМ), 16 аналоговых входов, 4 последовательных порта, резонатор на 16 МГц, разьём USB и кнопка Reset. Плата совместима с большинством существующих плат расшиения для Arduino Duemilanove и Diecimila. Назначение выводов на левой стороне платы соответствует модели Arduino Uno за исключением выводов интерфейса I2C. У модели Arduino Mega 2560 этот интерфейс занимает выводы 20 и 21, а в Uno он находится на выводах 4 и 5. Характеристики Микроконтроллер ATmega2560 Рабочее напряжение 5 В Напряжение источника питания 7-12 В Цифровые входы/выходы 54 шт. (14 из которых поддерживают режим ШИМ) Аналоговые входы 16 шт. Максимальный ток дискретного выхода 40 мА Максимальный ток на выходе 3.3V 50 мА Flash ROM 256 кБ (8 кБ занято загрузчиком) SRAM 8 кБ EEPROM 4 кБ. Подробнее...

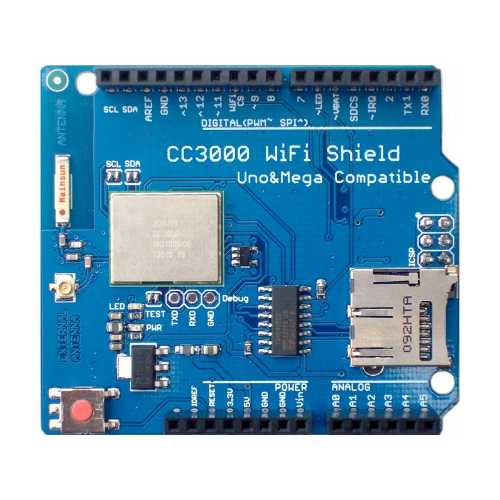

WiFi Shield CC3000 для Arduino UNO, MEGA, Leonardo
Для связи вашего Ардуино с внешним миром очень даже подойдёт WiFi адаптер в виде шилда. Оцените:

WiFi Shield CC3000 для Arduino UNO, MEGA, Leonardo


Потребляемый ток: 275 mA;
Можно подключить Arduino к Интернету по беспроводной связи;
Низкое энергопотребление;
Подключение с помощью IEEE 802.11 B / G сетей;
Tx пропускной способности: 11 Мбит
Чувствительность: +/- 18 dBm;
Rx чувствительность: -86 dBm;
PER: 8 %; Есть место для установки мини SD карточки.
Рабочая температура: -20 ~ 70 C. Подробнее...

Модуль RC029 регистрации и хранения данных (плата дата логгера для Arduino)

Модуль RC029 регистрации и хранения данных
Плата дата логгера для Arduino


Модуль регистрации и хранения данных позволяет сохранять на SD карте результаты измерений дополнительно монтируемых датчиков. Модуль регистрации и хранения данных содержит микросхему часов реального времени, позволяющую фиксировать дату и время каждого измерения. На плате смонтирован держатель SD карты, контейнер для батареи питания. Батарея обеспечивает ход часов в течение нескольких лет. Макетное поле предназначено для монтажа датчиков и электрических цепей. Программное обеспечение Arduino, предоставляемое с сайта Adafruit, позволяет сохранять файлы данных на карте памяти в формате пригодном для программы Excel. Производится фирмой Adafruit.
Характеристики: Напряжение питания 5 В. Размеры 70 x 53 x 17 мм. SD карта выступает на 10 мм.
Особенности:
Модуль регистрации и хранения данных работает с картами памяти отформатированными в FAT16 или FAT32. Напряжение питания для SD карты 3,3 В обеспечивает микросхема RT9193-33 интегральный стабилизатор постоянного напряжения. Интересные особенности заключаются также в наличии часов реального времени (RTC) работают при отключении основного питания благодаря батарее. Есть программные библиотеки с примерами кода для карты памяти и часов реального времени (RTC). Размещены 2 светодиода для использования на усмотрение инженера-исследователя. Последовательно со светодиодами включены резисторы 470 Ом. Подробнее...

Модуль RA024. Датчик пропана, метана, н-бутана и дыма MQ-2

Модуль RA024. Датчик пропана, метана, н-бутана и дыма MQ-2


  Датчик газа, построенный на базе газоанализатора MQ-2 позволяет обнаруживать наличие в окружающем воздухе углеводородных газов (пропан, метан, н-бутан), дыма (взвешенные частицы, являющиеся результатом горения), водорода.  Характеристики:  • Напряжение питания: 5 В  • Потребляемый ток: 160 мА  • Диапазон измерений:  • Пропан: 0,2...5 промилле;  • Бутан: 0,3...5 промилле;  • Метан: 5...20 промилле;  • Водород: 0,3...5 промилле;  • Пары спиртов: 0,1...2 промилле;  • Интерфейс: Последовательный;  • Размеры устройства: 39 x 20 x 22 мм;  • Масса: 6,7 г. Подробнее...

В наличии емеются датчики, реагирующие на другие комбинации газов, например:

Датчик присутствия газов MQ-4 (метан, природный газ). Перейти на сайт...

Механика Ардуино: Кронштейн для сервопривода SG90, MG90, T1211.  Набор RM001

Механика Ардуино: Кронштейн для сервопривода SG90, MG90, T1211


Кронштейн двухосевой применяется как удобная платформа для управления положением датчиков или камеры. Черный пластик. Поставляется В разобранном виде. Две вращательные степени свободы. Имеются посадочные места и места крепления для двух сервоприводов типа SG90. Нижняя неподвижная часть может быть закреплена на шасси или другом носителе. На верхней вращающейся платформе можно установить видеокамеру FPV, датчики. Подробнее...

Модуль RC028:  Mini SD / Micro SD CARD с разъёмом

Модуль RC028: Mini SD / Micro SD CARD с разъёмом


Micro SD CARD с разъемом для установки Micro SD карты флеш-памяти. Облегчает применение Micro SD карты благодаря наличию держателя карты и удобного соединителя в соответствии с популярным стандартом микроконтроллерных модулей. Электрическая схема содержит необходимый минимум элементов, обеспечивающих работу интерфейса карты. Модуль содержит светодиод, свечение которого говорит о работающем питании модуля. Если стоит задача создать прибор, работающий с аудио, видео или другими данными, объем которых исчисляется в мегабайтах, то модуль Micro SD CARD с разъемом позволяет подключить накопитель данных как раз для этой задачи. Устройство облегчает изучение работы Micro SD карты. Позволяет отладить программы, читающие и записывающие данные на карту. Становится возможным проводить макетирование схем с применением микроконтроллеров, работающих с Micro SD картой.
Характеристики:
Питание 3,3 В. Подключаемая карта Micro SD, второе название TF(TransFlash) карта. Обмен информацией с картой памяти происходит по интерфейсу SPI. Подробнее...

16-ти кнопочная матричная клавиатура для Arduino

16-ти кнопочная матричная клавиатура для Arduino


Иногда мы сталкиваемся с проблемой нехватки портов на Arduino. Чаще всего это относится к моделям с небольшим количеством выводов. Для этого была придумана матричная клавиатура. Такая система работает в компьютерных клавиатурах, калькуляторах, телефонах и других устройств, в которых используется большое количество кнопок. Cамыми распространенными являются 16 кнопочные клавиатуры 4x4. Принцип их работы достаточно прост, Arduino поочередно подает логическую единицу на каждый 4 столбцов, в этот момент 4 входа Arduino считывают значения, и только на один вход подается высокий уровень. Это довольно просто, если знать возможности управления портами вывода Arduino, а так же портами входа/ввода. Подробнее...

ДИСТАНЦИОНОЧКИ
PY-K4E. Четырёхканальный дистанционный переключатель коммутируемой мощностью 1000 Вт с монолитным исполнительным устройством и сенсорным пультом ДУ

PY-K4E. Четырёхканальный дистанционный переключатель коммутируемой мощностью 1000 Вт с сенсорным пультом ДУ


  Данное устройство представляет собой систему четырёхканального дистанционного управления по радиочастоте.   Все четыре исполнительных канала (АС 220 В; 1000 Вт) собраны в одном общем корпусе.   В системе реализован "пошаговый выключатель", т.е. при отсутствии пульта можно переключать каналы путём многократного перещёлкивания сетевым выключателем.   Входящий в комплект пульт ДУ является сенсорным. Для включения сенсорной панели предусмотрена отдельная кнопка. Для экономии элементов питания пульт автоматически выключается через 10 секунд после последнего нажатия.
Характеристики:
 • Производитель: Posco Peak (бывший Beamish);  • Радиус зоны работы: До 30 метров;  • Количество каналов: 4 шт.;  • Коммутируемая мощность: 1 000 Вт (на каждый канал);  • Тип пульта: Сенсорный;  • Пошаговый выключатель: Есть;  • Функция автовыключения пульта ДУ: Есть;  • Питание исполнительного устройства: От сети AC 220 В;  • Питание пульта ДУ: 2 элемента питания типоразмера "ААА" (Входят в комплект);  • Диапазон рабочих температур: 0...+55 градусов Цельсия;  • Относительная влажность: 5...95 %;   • Цвет корпуса пульта ДУ: Чёрно-бело-серебристый;  • Размеры исполнительного устройства: 90 x 52 x 23 мм;  • Размеры пульта ДУ: 110 x 45 x 18 мм;  • Длина силовых проводов: ~175 мм;  • Длина антенного провода: ~235 мм;  • Общая масса набора: ~207 г. Подробнее...

ВАША ЛАБОРАТОРИЯ...
PIСKIT 3 (PG164130). Внутрисхемный отладчик / программатор / эмулятор

PIСKIT 3 (PG164130). Внутрисхемный отладчик / программатор / эмулятор


  Полный схемотехнический аналог фирменного программатора PICKIT 3 компании Microchip.   PICkit 3 используется для внутрисхемной отладки логики, включённой в каждый чип с флэш-памятью, чтобы обеспечить недорогую аппаратную отладку и программирование. Простой USB программатор для микроконтроллеров PIC и ключей KeeLOQ. Программатор поддерживается Интегрированной Средой Разработки MPLAB-X-IDE, и собственным отдельным клиентом MPLAB X IPE из состава MPLAB-X-IDE.   При использовании с MPLAB-IDE, программатор может выполнять функцию Внутрисхемного Отладчика (ICD).   Дополнительное питание не требуется.   Малогабаритный модуль в пластиковом корпусе с интерфейсом USB и 6-ти контактным разъёмом ICSP. Внутрисхемная отладка имеет следующие преимущества:  • Низкую стоимость;  • Минимум аппаратных средств, необходимых для отладки;  • Не требуются панельки и адаптеры.   PICkit 3 должен использоваться для разработки и отладки, а не для производства программирования.   PICkit 3 позволяет делать отладку и программирование PIC(R) и dsPIC(R) флэш микроконтроллеров по наиболее доступной цене, используя мощный графический пользовательский интерфейс MPLAB интегрированной среды разработки (IDE). MPLAB PICkit 3 подключён к ПК инженера с использованием USB Full Speed интерфейса и может быть подключён к оконечному устройству через отладочный (RJ-11) разъём Microchip (совместимый с MPLAB ICD 2, MPLAB ICD 3 и MPLAB REAL ICE). Подробнее...

СНОВА В ПРОДАЖЕ?!

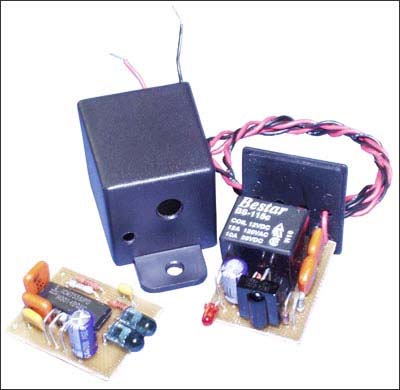

Охранное устройство KIT BM083
Охранное устройство KIT BM083
Инфракрасный барьер 50 м NK/ВМ083

Для тех, кто подзабыл - NK - это набор деталей, а BM - собранный и готовый модуль.

Инфракрасный барьер предназначен для использования в качестве датчика охранных систем. Может найти применение на стадионах в качестве фотофиниша, а также как дистанционное управление различными объектами на расстоянии до 50 м. Представляет из себя блок, все компоненты которого уже припаяны на печатной плате. Электромагнитное реле фотоприемника позволяет коммутировать различные исполнительные устройства с током нагрузки до 10 А.

Технические характеристики

Параметр Значение
Напряжение питания приемника 9…13 В
Напряжение питания передатчика 7…13 В
Ток потребления приемника 60 мА
Ток потребления передатчика 30 мА
Длина печатной платы 32 мм
Ширина печатной платы 25 мм
Коммутируемый ток реле фотоприемника 10 A
Максимальная удаленность между передатчиком и приемником с использованием оптики 50 м

Подробнее...

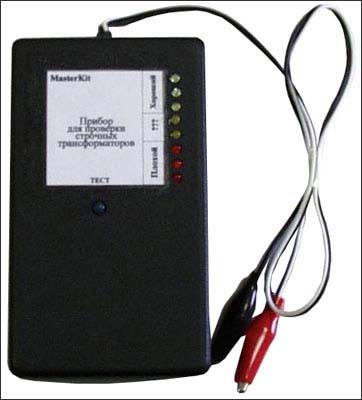

Измерение и диагностика KIT NM8031

Прибор для проверки строчных трансформаторов NM8031


Прибор предназначен для определения исправности строчных трансформаторов, отклоняющих систем и импульсных трансформаторов при ремонте телевизоров и мониторов. Позволяет определить наличие короткозамкнутых витков, пробой встроенных диодов. Прибор позволяет производить проверку трансформаторов без выпайки из схемы.
Подробнее...

ОСТАЛОСЬ ТРИ ЭКЗЕМПЛЯРА, ПОТОРОПИТЕСЬ...
J1K-DC50. Настольная отрезная мини пила (mini cutter)
На нашем складе осталось всего 3 (три) экземпляра этого инструмента. Поставщик, опечаленный событиями последних полутора лет, везти инструмент из-за рубежа отказывается: турбулентность слишком велика, да и рубль уже не тот - хилый, вялый, неустойчивый. Посему три экземпляра последние уйдут самым проворным и прозорливым...

J1K-DC50. Настольная отрезная мини пила (mini cutter)


  Пила используется для резки небольших деталей из металлических материалов.  Особенности:   • Простота использования;   • Высококачественная конструкция;   • Встроенный блокиратор хода;   • Встроенный щиток;   • Встроенный поворотный стол с зажимным устройством;   • Компактный размер и малый вес.  Характеристики:   • Модель: J1K-DC50;   • Номинальная мощность: 90 Вт;   • Максимальная скорость вращения диска: До 7 800 об./мин.;   • Тип диска: Литой многозубый;   • Толщина диска: 0,5 мм;   • Диаметр диска: 50 мм;   • Максимальная ширина выреза: 1 мм;   • Максимальная глубина выреза: 10 мм;   • Максимальная режущая способность по цветным металлам: 10 мм;   • Максимальная режущая способность по чёрным металлам: 6 мм;   • Диапазон углов установки зажимного устройства: 0...45 ˚;   • Ширина губок зажимного устройства: 30 мм;   • Ширина развода губок зажимного устройства: 0...20 мм;   • Габариты опорной площадки: 140×130×15 мм;   • Материал корпуса: Пластик / дюраль / сталь;   • Цвет корпуса: Оранжево-Серый;   • Длина сетевого шнура: 1,7 м;   • Питание устройства: От сети АС 220 В 50 Гц;   • Упаковка: Картонная коробка;   • Размеры упаковки: 250×150×110 мм;   • Размеры устройства: 260×135×150 мм;   • Масса: 1,5 кг.  Комплект поставки:   • Мини пила J1K-DC50;   • Крепёжная струбцина;   • Шестигранный угольный ключ;   • Инструкция по эксплуатации. Подробнее...
