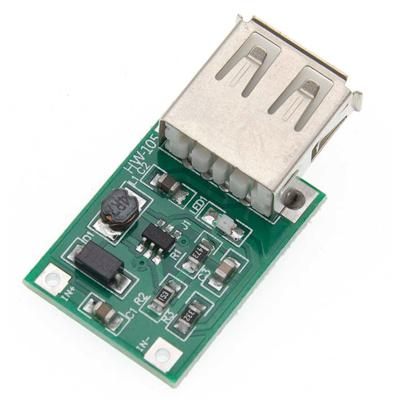

Модуль RP003. Повышающий преобразователь напряжения PJ3400 (0,9...4,4 В в 5 В ; 0,6 А)

Код товара: CTTL10336
Бренд: Радио КИТ
Есть в наличии Есть в наличии
Модуль RP003. Повышающий преобразователь напряжения PJ3400 (0,9...4,4 В в 5 В ; 0,6 А)
60 c   250 c
60 c   250 c
В корзину
Работаем без НДС
В корзину
Работаем без НДС
Модуль RP003. Повышающий преобразователь напряжения PJ3400 (0,9...4,4 В в 5 В ; 0,6 А)
Модуль RP003. Повышающий преобразователь напряжения PJ3400 (0,9...4,4 В в 5 В ; 0,6 А)  Модуль RP003. Повышающий преобразователь напряжения PJ3400 (0,9...4,4 В в 5 В ; 0,6 А)

  Высокоэффективный повышающий (DC-DC Step Up) синхронный преобразователь напряжения.


 Подключение модуля PJ3400 к источнику питания.

Подключение модуля PJ3400 к источнику питания

 Расположение и назначение контактов выходного разъёма USB.

Расположение и назначение контактов выходного разъёма USB

  № контакта
  Назначение контакта
  1
  Выходное напряжение +5 В
  2
  Не используется
  3
  Не используется
  4
  Общий ; МИНУС ; GND


Результаты тестирования.

  UВХ [В]
  IВХ [А]
  UВЫХ [В]
  IВЫХ [А]
  КПД [%]
  0,9
  0,53
  4,991
  0,06
  62,8
  0,9
  0,68
  4,73
  0,07
  54,1
  0,9
  0,39
  4,995
  0,05
  71,2
  0,9
  0,29
  5,001
  0,04
  76,6
  0,9
  0,21
  5,007
  0,03
  79,5
  0,9
  0,08
  5,021
  0,01
  69,7
  1,0
  0,34
  5,0
  0,05
  73,5
  1,1
  0,36
  4,998
  0,06
  75,7
  1,1
  0,54
  4,988
  0,08
  67,2
  1,2
  0,57
  4,985
  0,09
  65,6
  1,3
  0,51
  4,987
  0,10
  75,2
  1,3
  0,63
  4,979
  0,11
  66,9
  1,5
  0,63
  4,971
  0,13
  68,9
  1,8
  0,32
  4,997
  0,10
  86,8
  1,8
  0,57
  4,973
  0,15
  72,7
  1,8
  0,66
  4,945
  0,17
  70,8
  2,4
  0,52
  4,965
  0,20
  79,6
  2,4
  0,23
  5,005
  0,10
  90,7
  3,0
  0,60
  4,904
  0,30
  81,7
  3,0
  0,36
  4,979
  0,20
  92,2
  3,0
  0,18
  5,017
  0,10
  92,9


 Характеристики:
  • Минимальное входное напряжение для запуска: 0,9 В (работоспособен при напряжении ≥0,6 В);
  • КПД: До 96 %;
  • Диапазон входных напряжений: 0,6...4,4 В;
  • Выходное напряжение: 5 В;
  • Частота преобразования: 1,4 МГц (фиксированная);
  • Защита выхода от короткого замыкания;
  • Стабилизация выходного тока: На уровне 600 мА;
  • Светодиод индикации работы устройства;
  • Размеры устройства: ~32×18×7 мм;
  • Масса: 3,5 г.
Модуль EM3400
------------------
СЕЕД10336:60
