Модуль RP004. HW-432. Повышающий импульсный DC-DC регулируемый стабилизатор напряжения 3...34 В в 4...35 В (2,5 A) (XL6009E1)

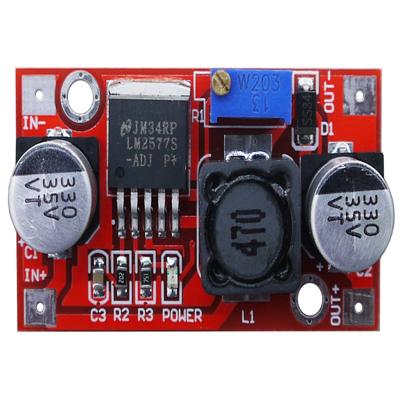

Обратите внимание на близкий по назначению товар: Модуль RP081. HW-668. Миниатюрный повышающий DC-DC преобразователь на SX1308 Модуль RP065. Преобразователь DC-DC повышающий и понижающий на XL6009 Модуль RP098. Повышающий DC-DC на LM2577S. 4...30 В (2,5 А)

  Регулируемый импульсный стабилизатор напряжения XL6009 предназначен как для установки в радиолюбительские устройства с фиксированным выходным напряжением, так для лабораторного блока питания с регулируемым выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на небольшой плате и позволяет снимать выходной ток 2 А (при U_ВЫХ = 12 В) без установки дополнительного теплоотвода. Для токов 2...3 А (при U_ВЫХ = 12 В) ТРЕБУЕТСЯ ПРЕДПРИНЯТЬ МЕРЫ ДЛЯ ТЕПЛООТВОДА!

 Характеристики:
  • Входное напряжение: 3,5...34 В;
  • Выходное напряжение: 4...35 В;
  • Выходной ток во всём диапазоне напряжений: До 2,5 А;
  • Ограничение выходного тока: 2,5...3 А;
  • Частота преобразования: 150 кГц;
  • КПД: До 92 %;
  • Диапазон рабочих температур: -40...+85 ˚С;
  • Защита от переполюсовки: Нет;
  • Размеры устройства: 43×21×19 мм;
  • Масса: 11 г.
Следите за тем, чтобы напряжение питания не снижалось за отметку 3.5 вольта. При этом происходит рост выходного напряжения.
------------------
