Характеристики
•  Производитель: DWIN Technology;
•  Модель: DMT80600T104_04WT;
•  Класс применения: промышленный;
•  Диагональ: 10.4" дюйма;
•  Питание: 6~15 В DC (рекомендуется 12 В, 2 А);
•  Потребляемый ток (подсветка макс.): до 500 мА;
•  Микропроцессорная платформа: K600+;
•  ОЗУ-память: 56КБ для хранения временных переменных;
•  ПЗУ-память: 256МБ для хранения шрифтов, изображений и базы данных;

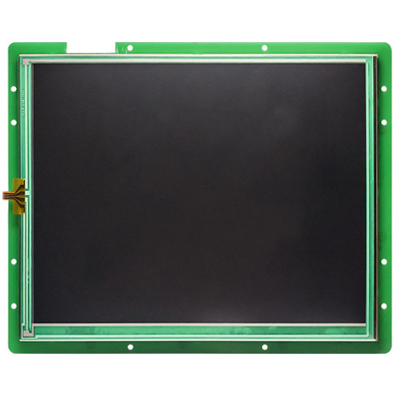

• Экран:
- ЖК-матрица: TN-TFT LCD;
- Разрешение: 800 х 600 графических точек;
- Соотношение сторон: 4:3;
- Ориентация: альбомная, портретная (поворот 0°/90°/180°/270°);
- Цветовая палитра: 16-бит RGB565, 65тыс. оттенков цвета;
- Углы обзора:
по вертикали: 50°/70° верх/низ;
по горизонтали: 70°/70° лево/право.
- Подсветка: светодиодная, >20.000 часов;
- Яркость: 450 кд/м2;
- Диапазон настройки: 1-100%, 64 уровня;
- Активная область: 158.4 х 211.2 мм;
- LCM-интерфейс: FPC50x0.5 мм.
•  Сенсорная панель:
- Тип: резистивная;
- Конструкция: ITO плёнка + ITO стекло;
- Светопроводимость: более 80%;
- Твёрдость поверхности: 3 H.
•  Слот карт памяти SD: обновление ПО HMI;
•  Поддерживаемый внешний накопитель:
- Размер памяти: макс. 16 ГБ;
- Формат файловой системы: FAT32;
- Скорость чтения: 4 Мбит/с.
•  Звукоизлучатель: <1Вт, тональный зуммер;
•  Аудио усилитель: 3Вт, монофонический;
•  Интерфейс последовательной шины: TTL/CMOS, RS232 N81;
•  Напряжение логики: 3.3В TTL (толерантно к 5В), ±15В RS232;
•  Коммуникационный разъём: 8pin x2.0 мм;
•  Скорость: 1200 ~ 1000000 бод (по умолчанию 115200 бод) ;
•  Защита от электростатического разряда (ESD): 3 уровень, ±6кВ контактный или ±8кВ воздушный разряд;
•  Защита от быстрых переходных процессов (EFT): 3 уровень, 2 кВ 100 кГц;
•  Операционная система (ядра): DWIN TA/DGUSII + DWIN OS C51;
•  Среда разработки: DWIN DGUS (HMI-редактор) версия 5.ХХ+;
•  Условия эксплуатации:
- Температура: -20°С ~ +70°С;
- Влажность: 10%-90% R.
•  Хранение: -30°С ~ +80°С;
•  Размеры: 247.8 х 193.7 х 17.2 мм;
•  Вес: 720 г.
Описание
Совсем недавно мечты о множестве современных мультифункциональных микроэлектронных устройств с интуитивно понятным управлением казались недостижимыми. Для молодого поколения, привыкшего к высокотехнологичным цифровым гаджетам, может быть сложно представить, как сильно изменились и продолжают развиваться инструменты взаимодействия человека с электронными устройствами всего за несколько десятилетий. Устаревшие методы управления, такие как ручки, тумблеры, циферблаты и аналоговые индикаторы, постепенно уходят в прошлое, уступая место новым, высокотехнологичным решениям с интегрированным интеллектуальным интерфейсом человека и машины (HMI). К наиболее известным примерам HMI-устройств, которые ежедневно используются многими, относятся смартфоны и планшеты, современные автомобильные магнитолы, фитнес-браслеты, почтовые постаматы, кассы самообслуживания в супермаркетах, билетные автоматы общественного транспорта и информационные терминалы. Ключевым элементом двустороннего взаимодействия в таких устройствах является интерактивный графический экран с сенсорной панелью, который позволяет визуализировать информацию и принимать команды, переданные устройству с помощью касания пальцев.

Сенсорные HMI-дисплеи DWIN представляют собой универсальные и полностью автономные устройства, отличающиеся высокой производительностью и надежностью. На основе этих дисплеев активно разрабатываются многочисленные проекты с планируемой интеграцией HMI-интерфейса. Это подтверждается растущим интересом со стороны производителей электронных устройств в таких областях, как промышленность, медицина, автомобилестроение и коммерция, включая потребительский сектор. Благодаря регулярным улучшениям конструкции и оптимизации аппаратного обеспечения, все графические HMI-модули DWIN, доступные на рынке, находятся в низкобюджетном ценовом сегменте.

Устройства DWIN, разработанные для создания HMI-интерфейсов, предлагают быстрый и простой способ разработки пользовательского графического интерфейса (GUI), заменяя традиционный подход, требующий значительных временных затрат на написание и отладку кода. Весь модельный ряд DWIN включает различные технические характеристики и работает на собственной операционной системе с ядром DGUS, поддерживая бесплатную среду для разработки GUI. Доступны дисплеи с диагональю от 1.3 до 21.5 дюйма и разрешением от 240x240 до 1920x1080 (FullHD), с цветовыми палитрами до 16.7 миллионов оттенков. Модели различаются по типу тачскрина (резистивный или ёмкостный), интерфейсам (UART-TTL, GPIO, RS232 и другие) и другим параметрам. Обновление программного обеспечения осуществляется легко через флеш-карту, без необходимости демонтажа устройства, а традиционная прошивка выполняется через последовательный интерфейс, подключаясь к ПК.

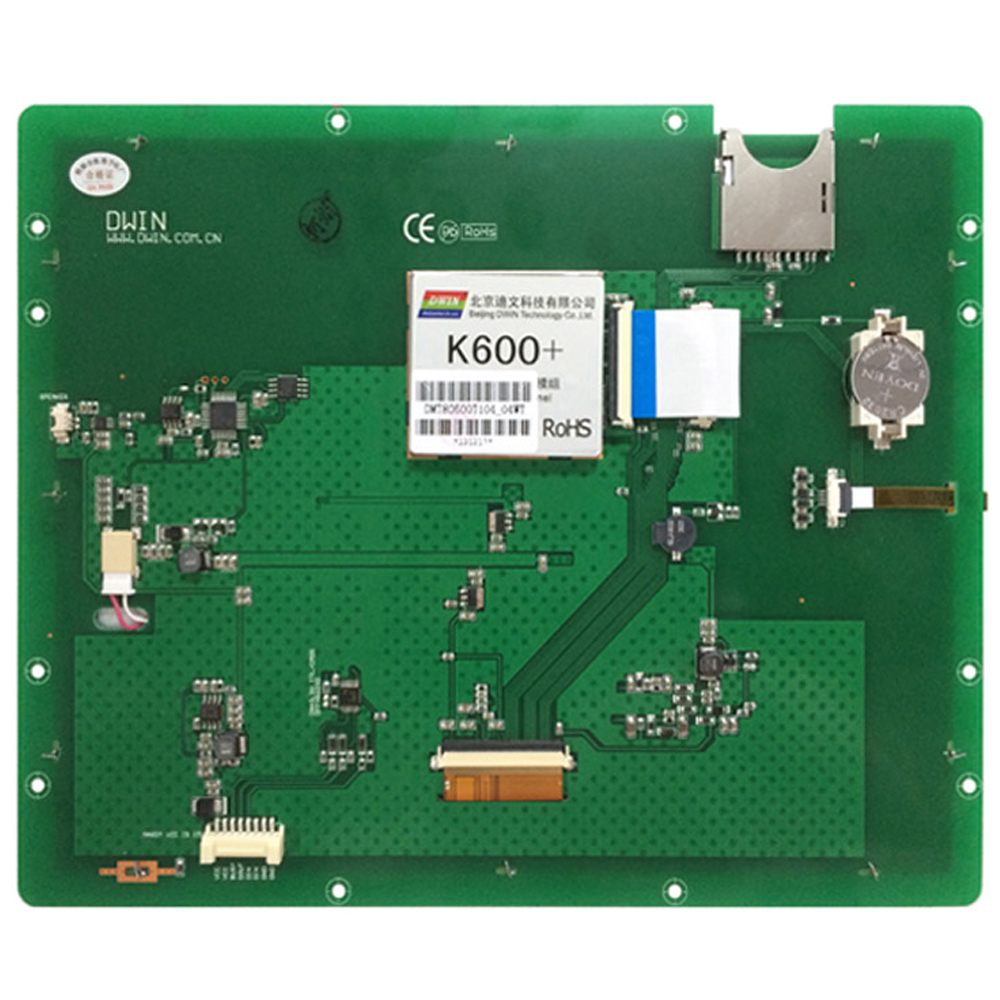

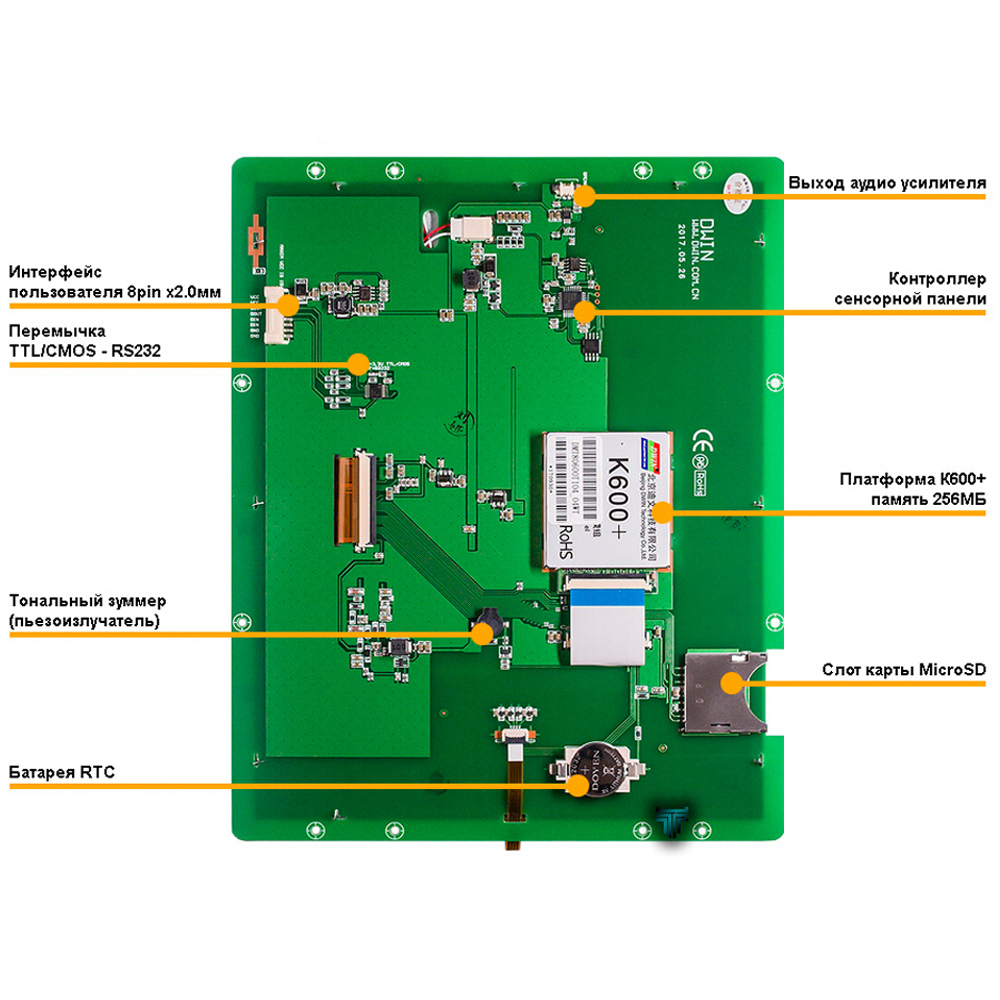

Аппаратные компоненты DWIN DMT80600T104_04WT
Экранные модули DWIN основаны на проприетарных процессорах, разработанных внутри компании-производителя DWIN Technology. В их число входят модули K600+, вмещающие высокоэффективные программируемые процессоры и чипы памяти, обеспечивающие визуализацию сценариев графического интерфейса с обработкой его ресурсов, состоящих из строго структурированного набора файлов фоновых изображений, иконок активных или пассивных элементов GUI, шрифтов, звуковых и видеофайлов. Дисплеи DWIN также позволяют HMI-интерфейсу пользовательского приложения реагировать на внешние события, вызванные через встроенную сенсорную панель, и обеспечивают возможность взаимодействия с прочим микроэлектронным оборудованием через имеющиеся каналы проводной (в некоторых сериях ещё и беспроводной) связи. В среде разработки DWIN DGUS включено множество разнообразных дизайнерских инструментов для простого и быстрого моделирования GUI. Знание машинных языков и владение навыками программирования для создания собственного уникального статичного или динамичного GUI совершенно не требуется, среда DWIN DGUS применяет метод ручной настройки соответствующих параметров каждого задействованного в GUI компонента.

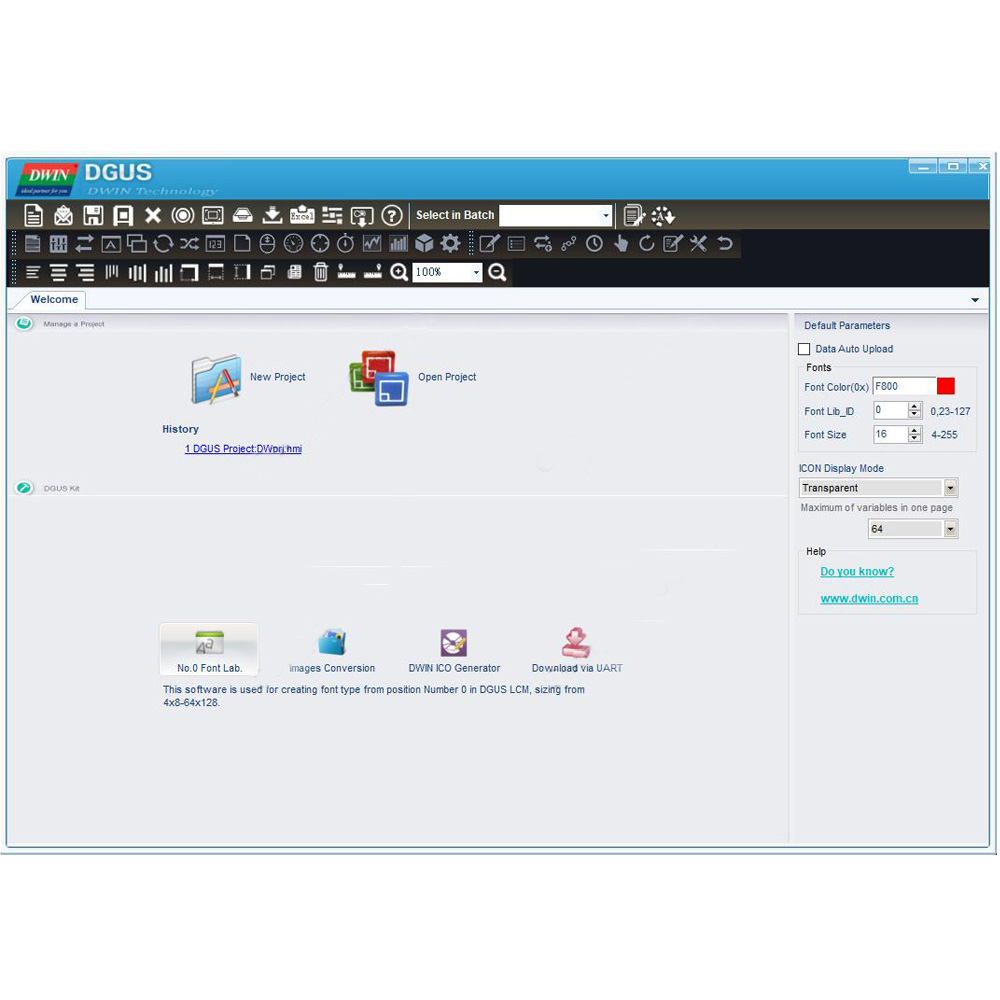

Графический интерфейс среды разработки DWIN DGUS

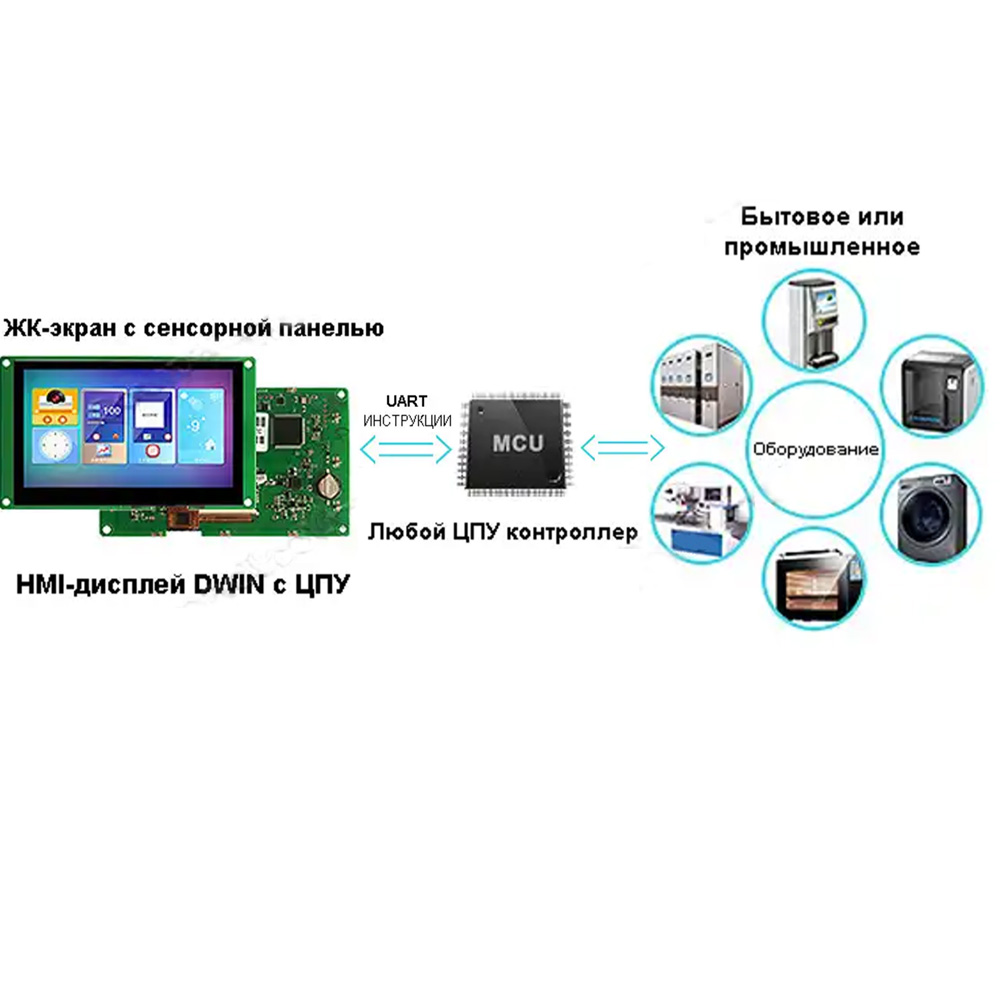

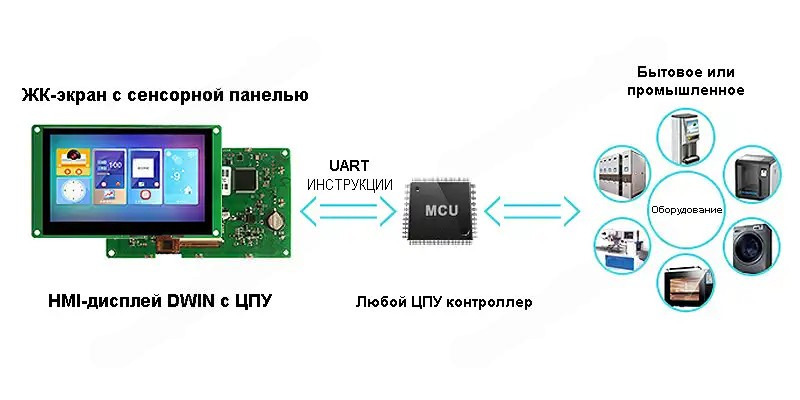

Концепция построения приложения с HMI-интерфейсом DWIN

------------------
