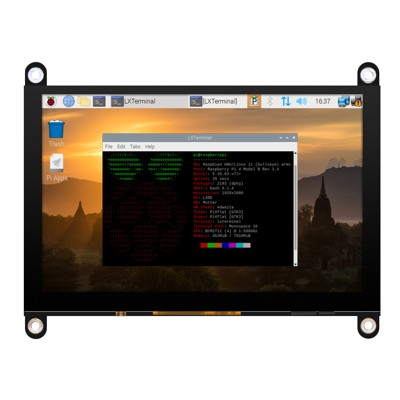

Обратите внимание на близкий по назначению товар: Дисплей графический LCD HD 10.1 дюима, c емкостным тачскрином и разрешением 1280х800 пикселей Дисплей 5 дюймов 800х480 TFT LCD HDMI/USB RC050S

Описание

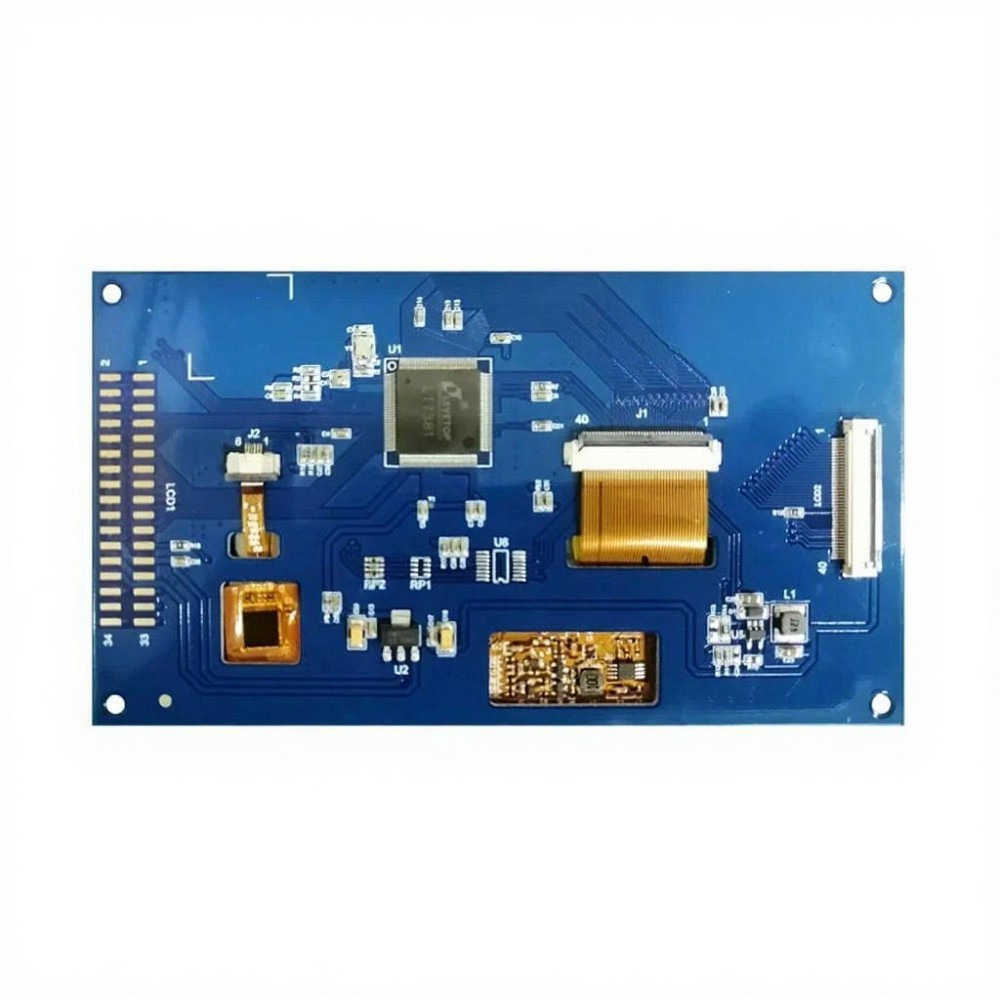

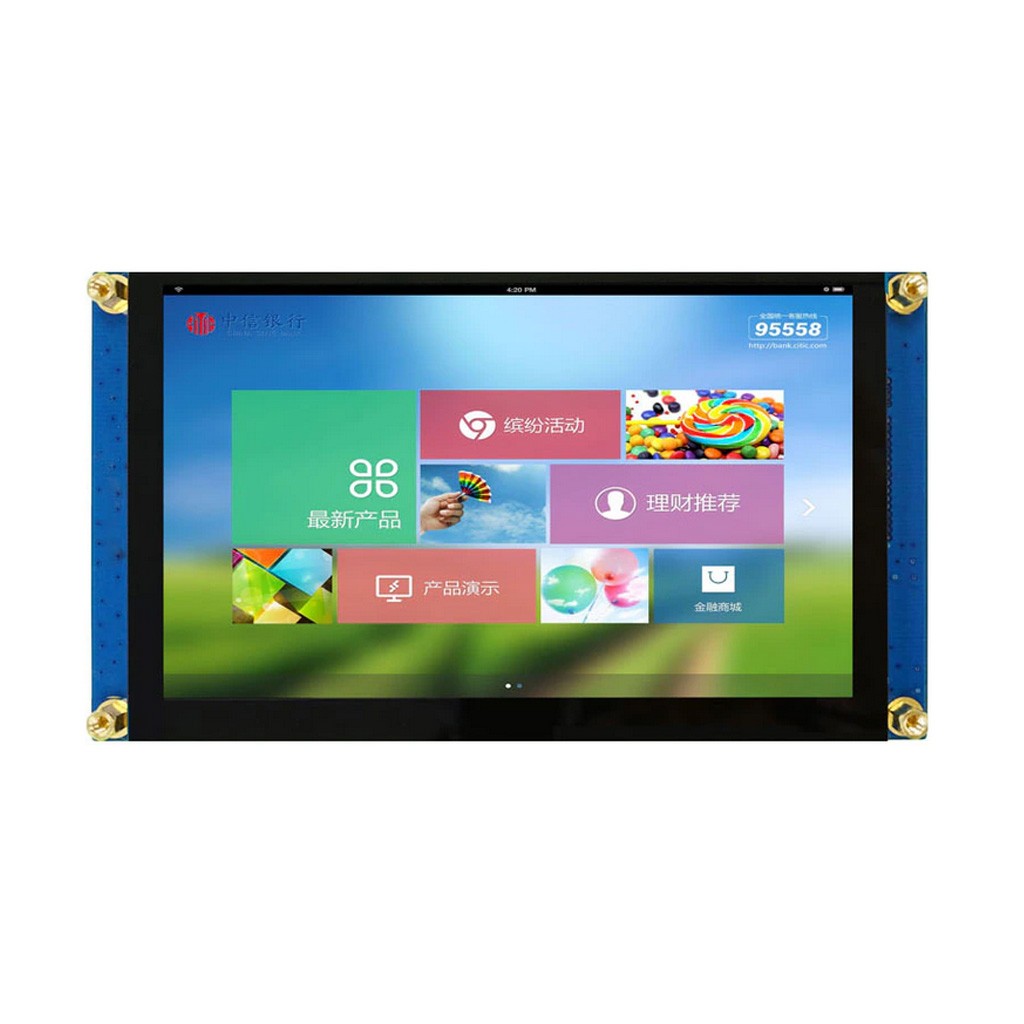

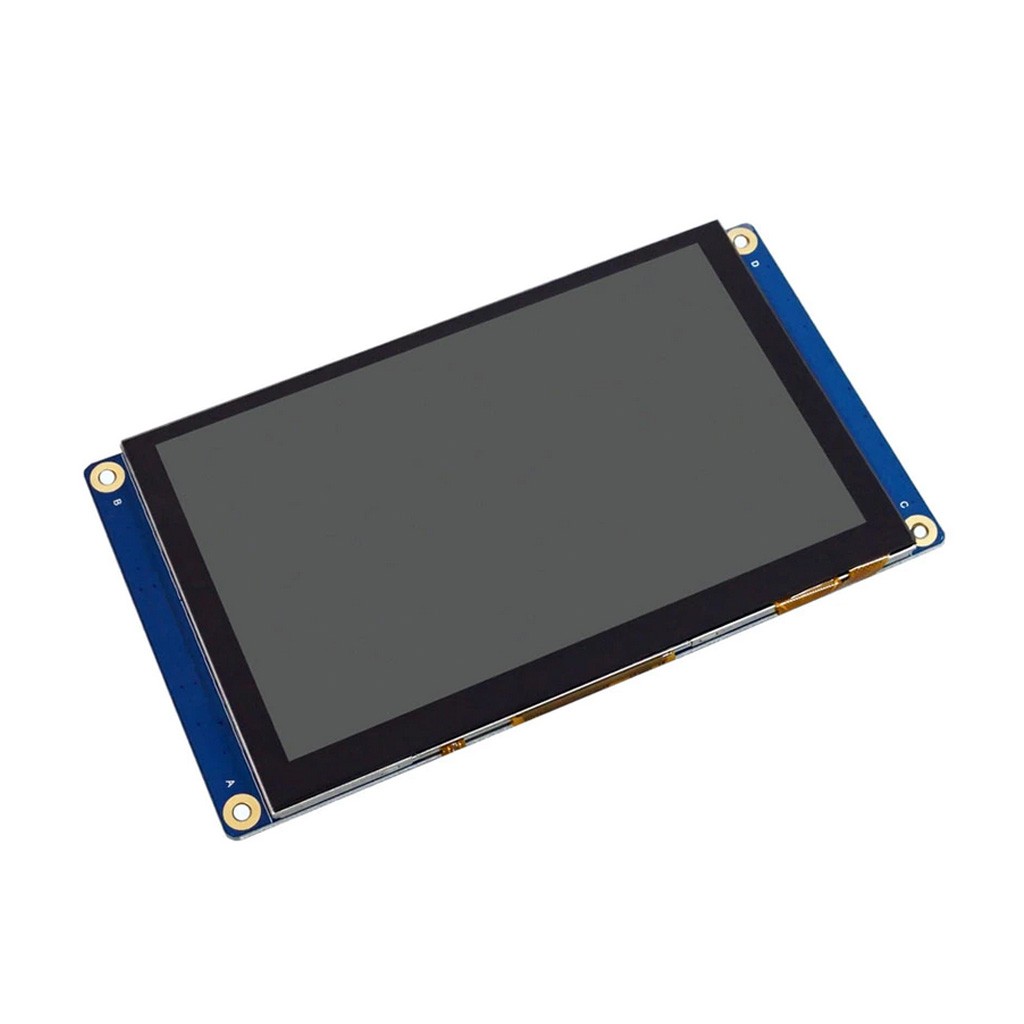

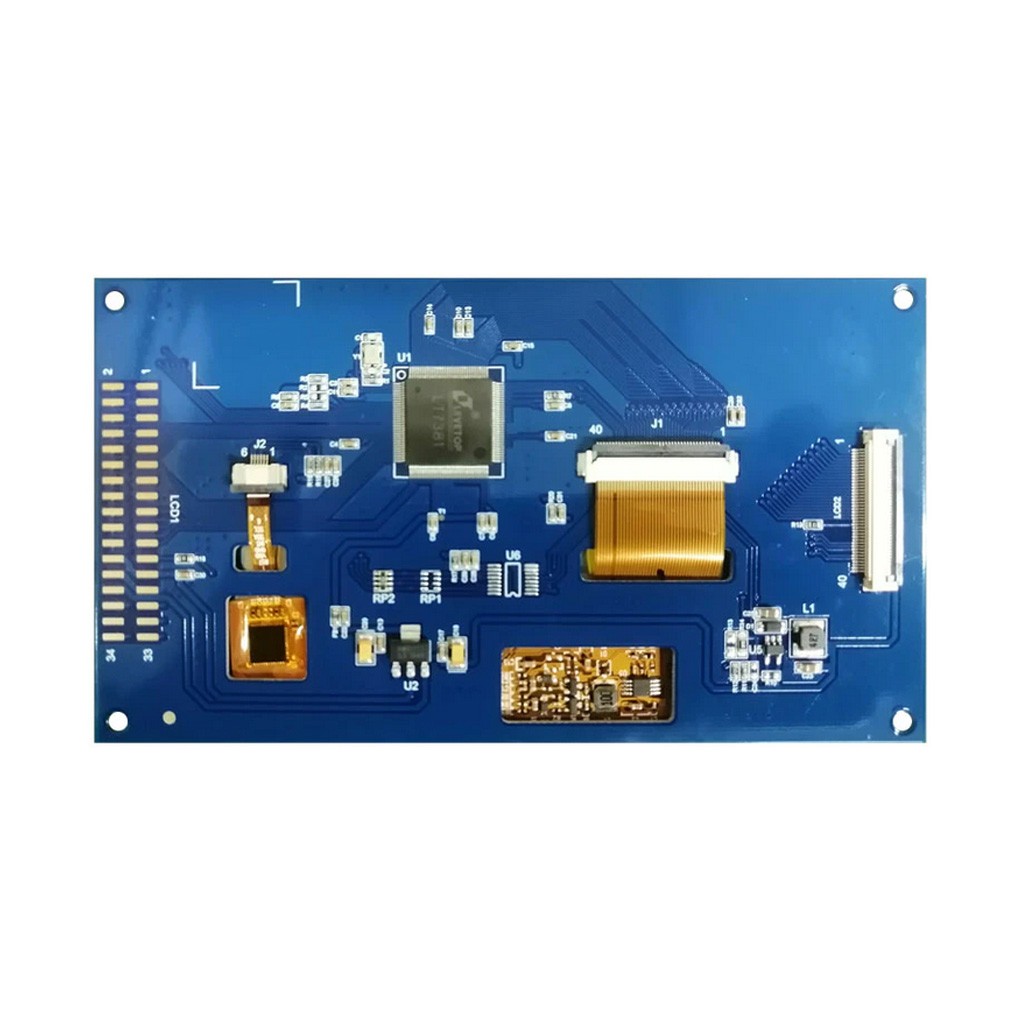

Модель 5-дюймового сенсорного дисплея основана на современном, высокоинтегрированном графическом контроллере LT7381 нового поколения, управляющего процессами рендеринга любой цифровой информации на LCD TFT-матрице с разрешением 800х480 точек (пикселей). ЖК-панель поддерживает палитру из 16,7млн оттенков и обладает повышенными углами обзора без заметных глазом искажений цветопередачи. Буфер свободной графической памяти 32Мбит в чипе контроллера LT7381 тесно взаимосвязан со встроенным 2-мерным графическим ускорителем, отвечающим за обработку функций поворота точечного рисунка или текста, его зеркального отображения, расположения картинки-в-картинке, создания прозрачного слоя (фона). Отрисовкой геометрической фигуры точка, линия, кривая, овал, треугольник, простой прямоугольник или со скруглёнными углами, в контроллере LT7381 занимается внедрённый аппаратный геометрический движок. В дополнении ко всему, присутствует отдельный блок памяти с несколькими записанными шрифтами стандарта ISO/IEC 8859. Управление дисплеем и передача данных от хост-системы реализовано интерфейсом 16 бит MCU 8080 с подключением через разъём FLAT CABLE FFC/FPC 40pin. ЖК-матрица экранного модуля накрыта соразмерной сенсорной панелью с ёмкостным I2C/IIC-датчиком, распознающим до 5 одновременных касаний.

Технические характеристики

34-контактный интерфейс LCD1 экранного модуля WKS50WV014-WCT

40-контактный интерфейс LCD2 экранного модуля WKS50WV014-WCT

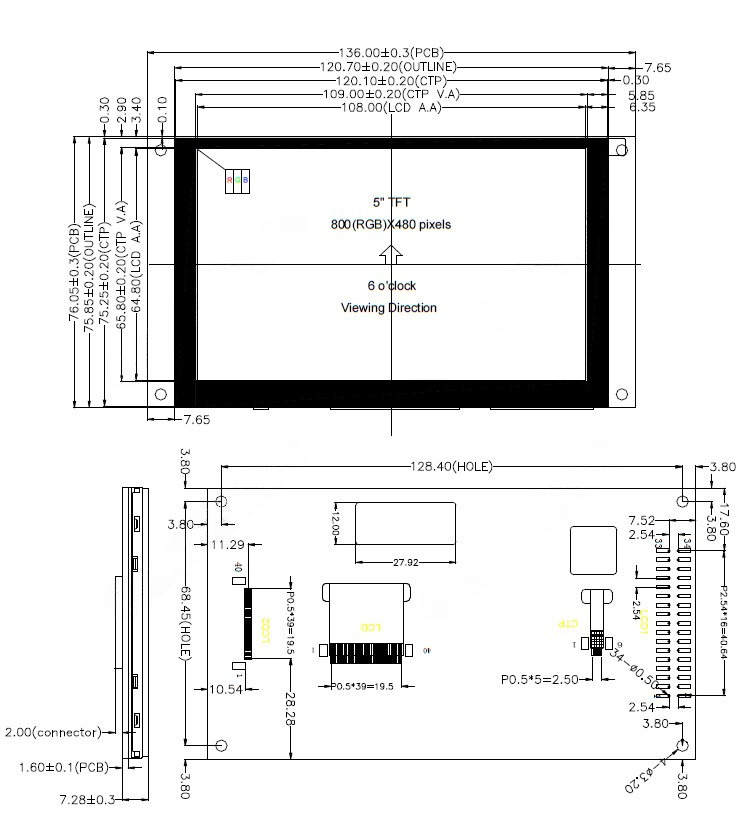

Физические размеры WKS50WV014-WCT, мм

Техническая документация

1. Спецификация WKS50WV011-WCT (англ., PDF);
2. Графический контроллер Levetop LT7381 (англ., архив ZIP);
3. Контроллер сенсорной панели GOODIX GT911 (англ., PDF);

Программное обеспечение

1. Сборник примеров программирования LT7381 для платформы STM32 (архив ZIP);
